    - Ruedas de mano de dos radios de plástico, con empuñadura giratoria

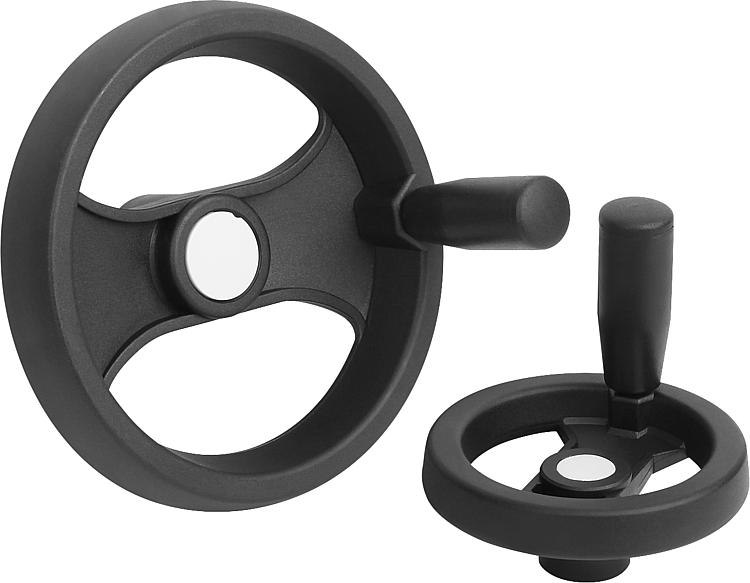

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Volante de poliamida reforzada y estabilizada.
Tapón central de poliamida.
Casquillo de paso de acero.
Inserto roscado para empuñadura cilíndrica de latón.Versión:Volante resistente al aceite y a la grasa, negro (RAL 9011), satinado.
Tapón central gris (RAL 7035).
Casquillo de paso bruñido.A petición:Tapón de otros colores,
versiones especiales.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0725 Ruedas de mano de dos radios de plástico, con empuñadura giratoria

244 kB

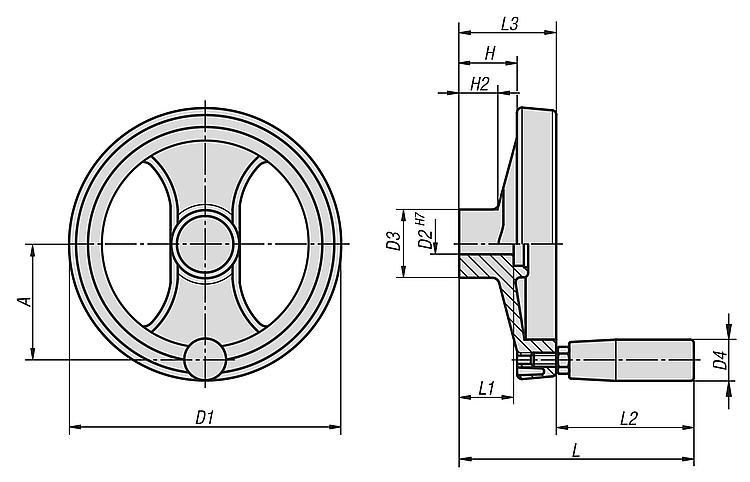

Planos

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	D4	H	H2	A	L	L1	L2	L3	B3	T
K0725.4080X08	agujero de referencia	80	8H7	24,5	20	20	16	30	85	20	51	34	-	-
K0725.4080X10	agujero de referencia	80	10H7	24,5	20	20	16	30	85	20	51	34	-	-
K0725.4100X10	agujero de referencia	99	10H7	28	20	25,5	20	38	93	24	51	43	-	-
K0725.4100X12	agujero de referencia	99	12H7	28	20	25,5	20	38	93	24	51	43	-	-
K0725.4130X12	agujero de referencia	129	12H7	32	23	30	21	55	112	24	62	50	-	-
K0725.4130X14	agujero de referencia	129	14H7	32	23	30	21	55	112	24	62	50	-	-
K0725.4160X14	agujero de referencia	159	14H7	40	23	33	22	66	119	32	62	57	-	-
K0725.4160X16	agujero de referencia	159	16H7	40	23	33	22	66	119	32	62	57	-	-
K0725.4200X16	agujero de referencia	198	16H7	51	26	31	17,5	82	141	32	81	60	-	-
K0725.4200X20	agujero de referencia	198	20H7	51	26	31	17,5	82	141	32	81	60	-	-
K0725.4250X20	agujero de referencia	252	20H7	55,5	27	39,5	24	113	163	36	92	71	-	-
K0725.4250X24	agujero de referencia	252	24H7	55,5	27	39,5	24	113	163	36	92	71	-	-
K0725.4345X20	agujero de referencia	346	20H7	67,5	27	42	24	146	171	32	92	79	-	-
K0725.5080X08	agujero de referencia con ranura	80	8H7	24,5	20	20	16	30	85	20	51	34	2	9
K0725.5080X10	agujero de referencia con ranura	80	10H7	24,5	20	20	16	30	85	20	51	34	3	11,4
K0725.5100X10	agujero de referencia con ranura	99	10H7	28	20	25,5	20	38	93	24	51	43	3	11,4
K0725.5100X12	agujero de referencia con ranura	99	12H7	28	20	25,5	20	38	93	24	51	43	4	13,8
K0725.5130X12	agujero de referencia con ranura	129	12H7	32	23	30	21	55	112	24	62	50	4	13,8
K0725.5130X14	agujero de referencia con ranura	129	14H7	32	23	30	21	55	112	24	62	50	5	16,3
K0725.5160X14	agujero de referencia con ranura	159	14H7	40	23	33	22	66	119	32	62	57	5	16,3
K0725.5160X16	agujero de referencia con ranura	159	16H7	40	23	33	22	66	119	32	62	57	5	18,3
K0725.5200X16	agujero de referencia con ranura	198	16H7	51	26	31	17,5	82	141	32	81	60	5	18,3
K0725.5200X20	agujero de referencia con ranura	198	20H7	51	26	31	17,5	82	141	32	81	60	6	22,8
K0725.5250X20	agujero de referencia con ranura	252	20H7	55,5	27	39,5	24	113	163	36	92	71	6	22,8
K0725.5250X24	agujero de referencia con ranura	252	24H7	55,5	27	39,5	24	113	163	36	92	71	8	27,3
K0725.5345X20	agujero de referencia con ranura	346	20H7	67,5	27	42	24	146	171	32	92	79	6	22,8
