Volantes de disco de aluminio

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Volantes de disco de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Volante de disco de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Llanta de la rueda girada y pulida.
A petición:Cubos con hembra cuadrada o volantes de disco recubiertos con plástico.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0161 Volantes de disco de aluminio

268 kB

Planos (vista completa)

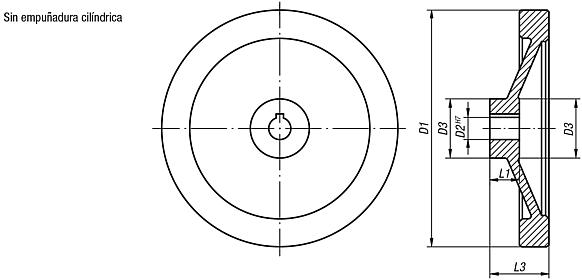

Volantes de disco de aluminio, sin empuñadura cilíndrica

Más información

Planos

Volantes de disco de aluminio, sin empuñadura cilíndrica

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T
K0161.0080X10	agujero de referencia	80	10H7	26	16	31	-	-
K0161.0080X12	agujero de referencia	80	12H7	26	16	31	-	-
K0161.0100X10	agujero de referencia	100	10H7	31	17	34	-	-
K0161.0100X12	agujero de referencia	100	12H7	31	17	34	-	-
K0161.0125X12	agujero de referencia	125	12H7	30	18	37	-	-
K0161.0125X14	agujero de referencia	125	14H7	30	18	37	-	-
K0161.0140X14	agujero de referencia	140	14H7	34	19	34	-	-
K0161.0140X15	agujero de referencia	140	15H7	34	19	34	-	-
K0161.0160X15	agujero de referencia	160	15H7	40	20	40	-	-
K0161.0160X16	agujero de referencia	160	16H7	40	20	40	-	-
K0161.0200X18	agujero de referencia	200	18H7	50	24	46	-	-
K0161.0200X20	agujero de referencia	200	20H7	50	24	46	-	-
K0161.0250X22	agujero de referencia	250	22H7	50	28	49	-	-
K0161.0250X24	agujero de referencia	250	24H7	50	28	49	-	-
K0161.1080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4
K0161.1080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8
K0161.1100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4
K0161.1100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8
K0161.1125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8
K0161.1125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3
K0161.1140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3
K0161.1140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3
K0161.1160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3
K0161.1160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3
K0161.1200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8
K0161.1200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8
K0161.1250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8
K0161.1250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3

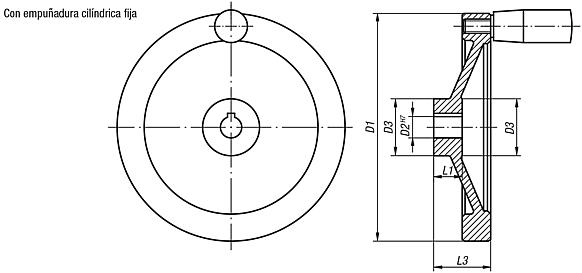

Volantes de disco de aluminio, con empuñadura cilíndrica fija

Más información

Planos

Volantes de disco de aluminio, con empuñadura cilíndrica fija

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica fija
K0161.2080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40
K0161.2080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40
K0161.2100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40
K0161.2100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40
K0161.2125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø21 x M8 x 50
K0161.2125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø21 x M8 x 50
K0161.2140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø21 x M8 x 50
K0161.2140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø21 x M8 x 50
K0161.2160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80
K0161.2160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80
K0161.2200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80
K0161.2200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80
K0161.2250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø28 x M12 x 90
K0161.2250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø28 x M12 x 90
K0161.3080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40
K0161.3080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40
K0161.3100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40
K0161.3100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40
K0161.3125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø21 x M8 x 50
K0161.3125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø21 x M8 x 50
K0161.3140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø21 x M8 x 50
K0161.3140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø21 x M8 x 50
K0161.3160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80
K0161.3160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80
K0161.3200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80
K0161.3200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80
K0161.3250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø28 x M12 x 90
K0161.3250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø28 x M12 x 90

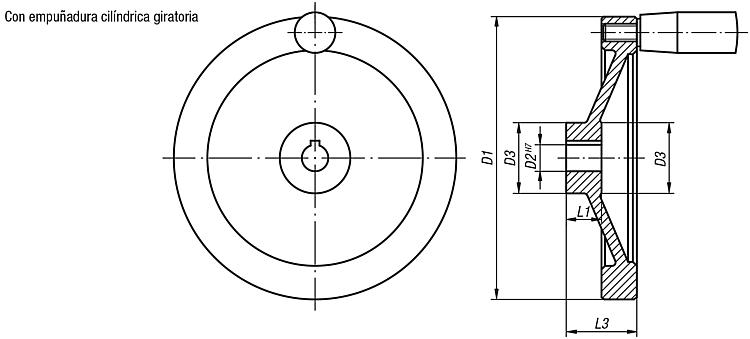

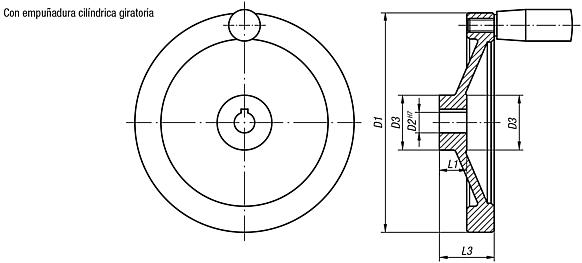

Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

Más información

Planos

Volantes de disco de aluminio, con empuñadura cilíndrica giratoria

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica giratoria
K0161.4080X10	agujero de referencia	80	10H7	26	16	31	-	-	ø18 x M6 x 40
K0161.4080X12	agujero de referencia	80	12H7	26	16	31	-	-	ø18 x M6 x 40
K0161.4100X10	agujero de referencia	100	10H7	31	17	34	-	-	ø18 x M6 x 40
K0161.4100X12	agujero de referencia	100	12H7	31	17	34	-	-	ø18 x M6 x 40
K0161.4125X12	agujero de referencia	125	12H7	30	18	37	-	-	ø22 x M8 x 56
K0161.4125X14	agujero de referencia	125	14H7	30	18	37	-	-	ø22 x M8 x 56
K0161.4140X14	agujero de referencia	140	14H7	34	19	34	-	-	ø22 x M8 x 56
K0161.4140X15	agujero de referencia	140	15H7	34	19	34	-	-	ø22 x M8 x 56
K0161.4160X15	agujero de referencia	160	15H7	40	20	40	-	-	ø26 x M10 x 80
K0161.4160X16	agujero de referencia	160	16H7	40	20	40	-	-	ø26 x M10 x 80
K0161.4200X18	agujero de referencia	200	18H7	50	24	46	-	-	ø26 x M10 x 80
K0161.4200X20	agujero de referencia	200	20H7	50	24	46	-	-	ø26 x M10 x 80
K0161.4250X22	agujero de referencia	250	22H7	50	28	49	-	-	ø31 x M12 x 102
K0161.4250X24	agujero de referencia	250	24H7	50	28	49	-	-	ø31 x M12 x 102
K0161.5080X10	agujero de referencia con ranura	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40
K0161.5080X12	agujero de referencia con ranura	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40
K0161.5100X10	agujero de referencia con ranura	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40
K0161.5100X12	agujero de referencia con ranura	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40
K0161.5125X12	agujero de referencia con ranura	125	12H7	30	18	37	4	13,8	ø22 x M8 x 56
K0161.5125X14	agujero de referencia con ranura	125	14H7	30	18	37	5	16,3	ø22 x M8 x 56
K0161.5140X14	agujero de referencia con ranura	140	14H7	34	19	34	5	16,3	ø22 x M8 x 56
K0161.5140X15	agujero de referencia con ranura	140	15H7	34	19	34	5	17,3	ø22 x M8 x 56
K0161.5160X15	agujero de referencia con ranura	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80
K0161.5160X16	agujero de referencia con ranura	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80
K0161.5200X18	agujero de referencia con ranura	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80
K0161.5200X20	agujero de referencia con ranura	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80
K0161.5250X22	agujero de referencia con ranura	250	22H7	50	28	49	6	24,8	ø31 x M12 x 102
K0161.5250X24	agujero de referencia con ranura	250	24H7	50	28	49	8	27,3	ø31 x M12 x 102
