K1523

Ruedas de mano de 2 radios de aluminio sin empuñadura

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Ruedas de mano de 2 radios de aluminio sin empuñadura

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Volante de aluminio.
Cubierta del cubo de termoplástico, negra.
Tornillo prisionero ISO 4027 de acero con clase de resistencia 45 H, negro.Versión:Con recubrimiento de polvo negro o plata.

Con agujero de referencia.
Con agujero de referencia y chavetero.
Con agujero de referencia y perforación transversal.
Con agujero de referencia, chavetero y perforación transversal.Indicación:Marcha circular y excentricidad axial de la llanta de la rueda ≤ 0,4 mm.Montaje:La cubierta del cubo se suministra sin montar.
Los volantes se tienen que asegurar axialmente o fijar mediante un tornillo de cabeza cilíndrica DIN 6912 y una arandela de apoyo K0173 mediante la conexión del chavetero en el árbol.
En las versiones con perforación transversal la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027.Accesorios:K0173 Arandelas de apoyo.
K1160 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912.Volumen de suministroVolante de aluminio.
Cubierta del cubo.

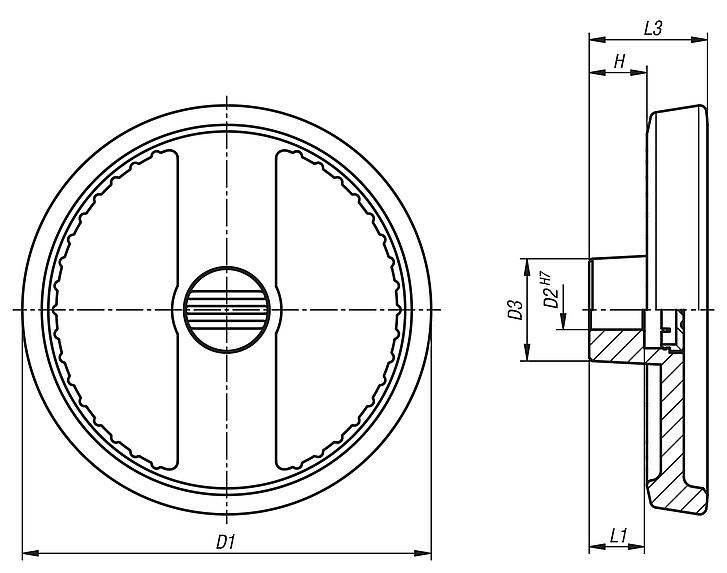

Tornillo prisionero ISO 4027 (versiones con perforación transversal).Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1523 Ruedas de mano de 2 radios de aluminio sin empuñadura

815 kB

Planos (vista completa)

Ruedas de mano de dos radios de aluminio sin empuñadura, forma A, con agujero de referencia y perforación transversal

Más información

Planos

Ruedas de mano de dos radios de aluminio sin empuñadura, forma A, con agujero de referencia y perforación transversal

Selección/filtro de artículos

Referencia	Color del cuerpo de base	Forma	Modelo de forma	D1	D2	D3	L1	L3	H	H2	D7
