K0414Placas de montaje para indicadores de posicionamiento |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

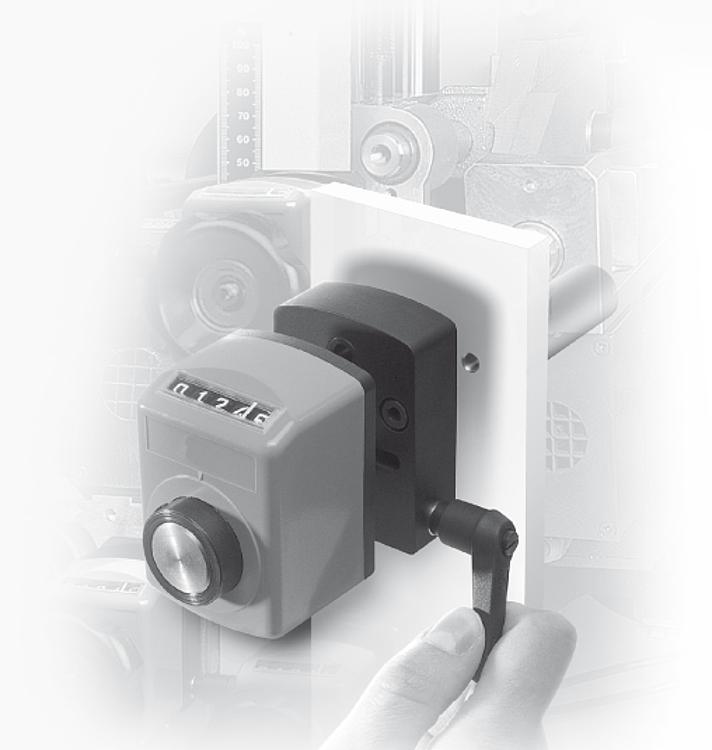

DescripciónDescripción del producto:Las placas de montaje forman una unidad compacta con los indicadores de posicionamiento. Garantizan una sujeción de husillo segura son necesidad de trabajos de construcción adicionales.Material:Posición de montaje 1, carcasa de fundición inyectada de cinc.
Posición de montaje 3, carcasa de aluminio.
Palanca de sujeción de plástico.Versión:Posición de montaje 1, carcasa lacada.
Posición de montaje 3, carcasa anodizada.
Palanca de sujeción gris antracita.
Indicación:Debido al montaje sencillo, la placa de montaje también es muy adecuada para modificaciones de instalaciones existentes. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Posición
de montaje | A | A1 | A2 | A3 | A4 | A5 | B | B1 | D | D1 | D2 | D3 | H | H1 | L | Adecuado para
| CAD | Acc. | Precio | Pedir |
|---|
| K0414.04081 | 1 | 21 | - | 22 | 11 | 23,5 | 7,5 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 |  | | 0.00 € | | | K0414.04101 | 1 | 21 | - | 22 | 11 | 23,5 | 7,5 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.04121 | 1 | 21 | - | 22 | 11 | 23,5 | 7,5 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.04141 | 1 | 21 | - | 22 | 11 | 23,5 | 7,5 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.09121 | 1 | 34 | - | 30 | 17 | 17 | 10 | 20 | 5,5 | 12 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09141 | 1 | 34 | - | 30 | 17 | 17 | 10 | 20 | 5,5 | 14 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09161 | 1 | 34 | - | 30 | 17 | 17 | 10 | 20 | 5,5 | 16 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09201 | 1 | 34 | - | 30 | 17 | 17 | 10 | 20 | 5,5 | 20 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.04083 | 3 | 21 | 11 | 22 | - | 23,5 | 7,5 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.04103 | 3 | 21 | 11 | 22 | - | 23,5 | 7,5 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.04123 | 3 | 21 | 11 | 22 | - | 23,5 | 7,5 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.04143 | 3 | 21 | 11 | 22 | - | 23,5 | 7,5 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | K0409 | | | 0.00 € | | | K0414.09123 | 3 | 34 | 17 | 30 | - | 17 | 10 | 20 | 5,5 | 12 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09143 | 3 | 34 | 17 | 30 | - | 17 | 10 | 20 | 5,5 | 14 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09163 | 3 | 34 | 17 | 30 | - | 17 | 10 | 20 | 5,5 | 16 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | | | K0414.09203 | 3 | 34 | 17 | 30 | - | 17 | 10 | 20 | 5,5 | 20 | M4 | 5,5 | 10 | 67,5 | 25,5 | 48 | K0410 | | | 0.00 € | |
