Ruedas de mano de 2 radios de aluminio, con recubrimiento de...

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Ruedas de mano de dos radios de aluminio.
Empuñadura cilíndrica de duroplast PF 31-DIN 7708, negro, parte del eje de acero galvanizado.Versión:Con recubrimiento de polvo negro.
Llanta de la rueda girada.
A petición:Cubos con hembra cuadradaCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0162 Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo

288 kB

Planos (vista completa)

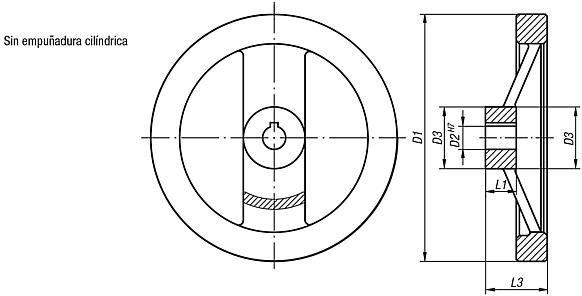

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, sin empuñadura cilíndrica

Más información

Planos

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, sin empuñadura cilíndrica

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T
K0162.01080X10	agujero de referencia	80	10H7	24	16	28	-	-
K0162.01080X12	agujero de referencia	80	12H7	24	16	28	-	-
K0162.01100X10	agujero de referencia	100	10H7	26	17	33	-	-
K0162.01100X12	agujero de referencia	100	12H7	26	17	33	-	-
K0162.01125X12	agujero de referencia	125	12H7	31	18	33,5	-	-
K0162.01125X14	agujero de referencia	125	14H7	31	18	33,5	-	-
K0162.01160X14	agujero de referencia	160	14H7	40	20	39	-	-
K0162.01160X16	agujero de referencia	160	16H7	40	20	39	-	-
K0162.01200X18	agujero de referencia	200	18H7	42	24	45	-	-
K0162.01200X20	agujero de referencia	200	20H7	42	24	45	-	-
K0162.01250X22	agujero de referencia	250	22H7	48	28	51	-	-
K0162.01250X26	agujero de referencia	250	26H7	48	28	51	-	-
K0162.11080X10	agujero de referencia con ranura	80	10H7	24	16	28	3	11,4
K0162.11080X12	agujero de referencia con ranura	80	12H7	24	16	28	4	13,8
K0162.11100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4
K0162.11100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8
K0162.11125X12	agujero de referencia con ranura	125	12H7	31	18	33,5	4	13,8
K0162.11125X14	agujero de referencia con ranura	125	14H7	31	18	33,5	5	16,3
K0162.11160X14	agujero de referencia con ranura	160	14H7	40	20	39	5	16,3
K0162.11160X16	agujero de referencia con ranura	160	16H7	40	20	39	5	18,3
K0162.11200X18	agujero de referencia con ranura	200	18H7	42	24	45	6	20,8
K0162.11200X20	agujero de referencia con ranura	200	20H7	42	24	45	6	22,8
K0162.11250X22	agujero de referencia con ranura	250	22H7	48	28	51	6	24,8
K0162.11250X26	agujero de referencia con ranura	250	26H7	48	28	51	8	29,3

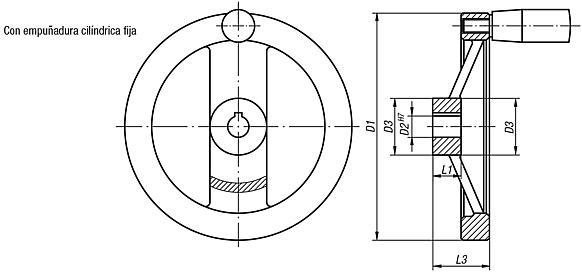

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, con empuñadura cilíndrica fija

Más información

Planos

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, con empuñadura cilíndrica fija

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica fija
K0162.21080X10	agujero de referencia	80	10H7	24	16	28	-	-	ø18 x M6 x 40
K0162.21080X12	agujero de referencia	80	12H7	24	16	28	-	-	ø18 x M6 x 40
K0162.21100X10	agujero de referencia	100	10H7	26	17	33	-	-	ø18 x M6 x 40
K0162.21100X12	agujero de referencia	100	12H7	26	17	33	-	-	ø18 x M6 x 40
K0162.21125X12	agujero de referencia	125	12H7	31	18	33,5	-	-	ø21 x M8 x 50
K0162.21125X14	agujero de referencia	125	14H7	31	18	33,5	-	-	ø21 x M8 x 50
K0162.21160X14	agujero de referencia	160	14H7	40	20	39	-	-	ø26 x M10 x 80
K0162.21160X16	agujero de referencia	160	16H7	40	20	39	-	-	ø26 x M10 x 80
K0162.21200X18	agujero de referencia	200	18H7	42	24	45	-	-	ø26 x M10 x 80
K0162.21200X20	agujero de referencia	200	20H7	42	24	45	-	-	ø26 x M10 x 80
K0162.21250X22	agujero de referencia	250	22H7	48	28	51	-	-	ø28 x M12 x 90
K0162.21250X26	agujero de referencia	250	26H7	48	28	51	-	-	ø28 x M12 x 90
K0162.31080X10	agujero de referencia con ranura	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40
K0162.31080X12	agujero de referencia con ranura	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40
K0162.31100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40
K0162.31100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40
K0162.31125X12	agujero de referencia con ranura	125	12H7	31	18	33,5	4	13,8	ø21 x M8 x 50
K0162.31125X14	agujero de referencia con ranura	125	14H7	31	18	33,5	5	16,3	ø21 x M8 x 50
K0162.31160X14	agujero de referencia con ranura	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80
K0162.31160X16	agujero de referencia con ranura	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80
K0162.31200X18	agujero de referencia con ranura	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80
K0162.31200X20	agujero de referencia con ranura	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80
K0162.31250X22	agujero de referencia con ranura	250	22H7	48	28	51	6	24,8	ø28 x M12 x 90
K0162.31250X26	agujero de referencia con ranura	250	26H7	48	28	51	8	29,3	ø28 x M12 x 90

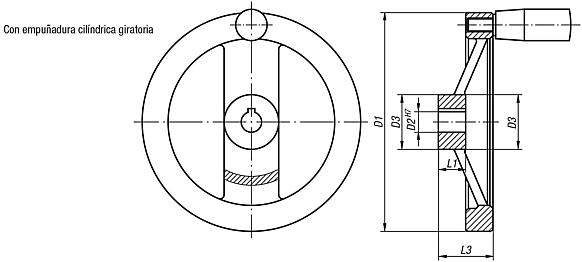

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, con empuñadura cilíndrica giratoria

Más información

Planos

Ruedas de mano de 2 radios de aluminio, con recubrimiento de polvo, con empuñadura cilíndrica giratoria

Selección/filtro de artículos

Referencia	Versión 1	D1	D2	D3	L1	L3	B3	T	Empuñadura cilíndrica giratoria
K0162.41080X10	agujero de referencia	80	10H7	24	16	28	-	-	ø18 x M6 x 40
K0162.41080X12	agujero de referencia	80	12H7	24	16	28	-	-	ø18 x M6 x 40
K0162.41100X10	agujero de referencia	100	10H7	26	17	33	-	-	ø18 x M6 x 40
K0162.41100X12	agujero de referencia	100	12H7	26	17	33	-	-	ø18 x M6 x 40
K0162.41125X12	agujero de referencia	125	12H7	31	18	33,5	-	-	ø22 x M8 x 56
K0162.41125X14	agujero de referencia	125	14H7	31	18	33,5	-	-	ø22 x M8 x 56
K0162.41160X14	agujero de referencia	160	14H7	40	20	39	-	-	ø26 x M10 x 80
K0162.41160X16	agujero de referencia	160	16H7	40	20	39	-	-	ø26 x M10 x 80
K0162.41200X18	agujero de referencia	200	18H7	42	24	45	-	-	ø26 x M10 x 80
K0162.41200X20	agujero de referencia	200	20H7	42	24	45	-	-	ø26 x M10 x 80
K0162.41250X22	agujero de referencia	250	22H7	48	28	51	-	-	ø31 x M12 x 102
K0162.41250X26	agujero de referencia	250	26H7	48	28	51	-	-	ø31 x M12 x 102
K0162.51080X10	agujero de referencia con ranura	80	10H7	24	16	28	3	11,4	ø18 x M6 x 40
K0162.51080X12	agujero de referencia con ranura	80	12H7	24	16	28	4	13,8	ø18 x M6 x 40
K0162.51100X10	agujero de referencia con ranura	100	10H7	26	17	33	3	11,4	ø18 x M6 x 40
K0162.51100X12	agujero de referencia con ranura	100	12H7	26	17	33	4	13,8	ø18 x M6 x 40
K0162.51125X12	agujero de referencia con ranura	125	12H7	31	18	33,5	4	13,8	ø22 x M8 x 56
K0162.51125X14	agujero de referencia con ranura	125	14H7	31	18	33,5	5	16,3	ø22 x M8 x 56
K0162.51160X14	agujero de referencia con ranura	160	14H7	40	20	39	5	16,3	ø26 x M10 x 80
K0162.51160X16	agujero de referencia con ranura	160	16H7	40	20	39	5	18,3	ø26 x M10 x 80
K0162.51200X18	agujero de referencia con ranura	200	18H7	42	24	45	6	20,8	ø26 x M10 x 80
K0162.51200X20	agujero de referencia con ranura	200	20H7	42	24	45	6	22,8	ø26 x M10 x 80
K0162.51250X22	agujero de referencia con ranura	250	22H7	48	28	51	6	24,8	ø31 x M12 x 102
K0162.51250X26	agujero de referencia con ranura	250	26H7	48	28	51	8	29,3	ø31 x M12 x 102
