설명재질:스틸.표면 마무리:케이스 경화,검정 산화 처리.정보:캠 타입 엣지 클램프는 빠른 클램핑이 필요

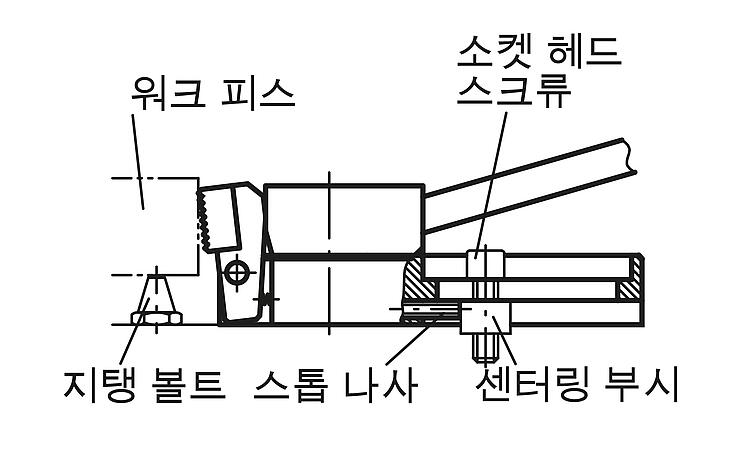

시 사용된다. 이 제품은 센터링 부시와 스톱
나사로 고정되고 위치를 잡는다.
스톱 나사는 조정후 뒤로 움직이는 것을
막아준다. 센터링 부시에 직접적인 클램핑력
전달.
K0034.006010, K0034.006015,
K0034.006030, K0034.006035
버전들은 2개의 라운드 카바이드 세레이션
갖고 있음.장력:K0034.006... = 3800 N
K0034.010... = 7200 N특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

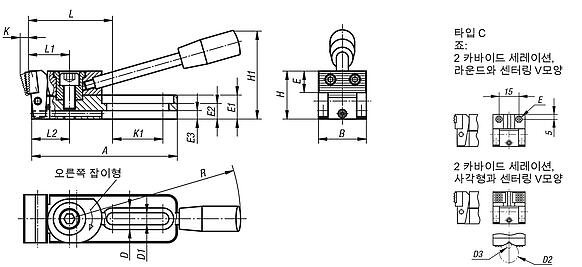

| 주문 번호 | 타입 | 모델 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=클램핑력(N) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0034.006005 | A | 오른쪽 | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | 요청 시 | | | K0034.010005 | A | 오른쪽 | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | | | K0034.006025 | A | 왼쪽 | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010025 | A | 왼쪽 | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | |
|
| 주문 번호 | 타입 | 모델 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=클램핑력(N) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0034.006010 | B | 오른쪽 | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010010 | B | 오른쪽 | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | | | K0034.006030 | B | 왼쪽 | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010030 | B | 왼쪽 | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | |
|
| 주문 번호 | 타입 | 모델 1 | A | B | D
| D1 | D2
max. | D3
min. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=클램핑력(N) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0034.006015 | C | 오른쪽 | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010015 | C | 오른쪽 | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | | | K0034.006035 | C | 왼쪽 | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010035 | C | 왼쪽 | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | |
|
| 주문 번호 | 타입 | 모델 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=클램핑력(N) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0034.006020 | D | 오른쪽 | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010020 | D | 오른쪽 | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | | | K0034.006040 | D | 왼쪽 | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 요청 시 | | | K0034.010040 | D | 왼쪽 | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 요청 시 | |
|
|
