      - Přesné aretační čepy z oceli, s plastovou kulovou hlavicí a kuželovým aretačním čepem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ocel.

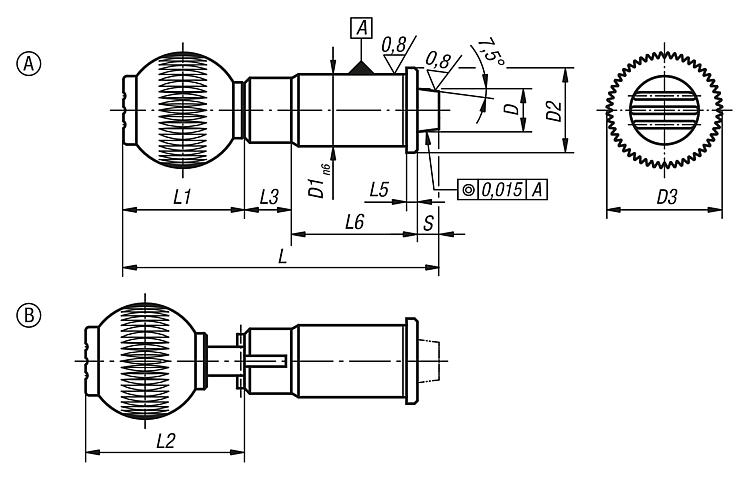

Kulová hlavice z termoplastu.Provedení: Tvrzeno a broušeno, kulová hlavice, koncovka antracitová.Upozornění:Technické pokyny viz montážní návod.Odkaz na výkres:

Provedení A: standardní
Provedení B: aretovatelné

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0359 Přesné aretační čepy z oceli, s plastovou kulovou hlavicí a kuželovým aretačním čepem

185 kB

Návod k montáži a vestavbě přesných aretačních čepů

281 kB

Výkresy (celkový přehled)

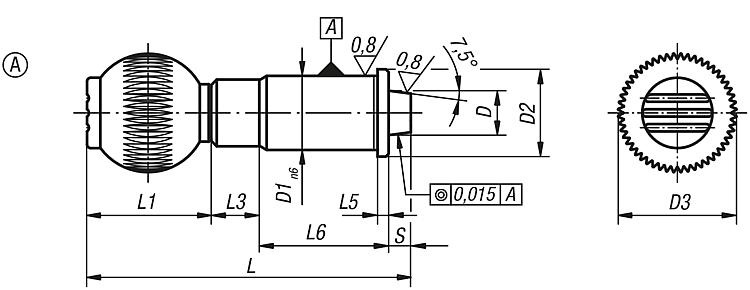

Přesné aretační čepy z oceli, s plastovou kulovou hlavicí a kuželovým aretačním čepem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 2	D	D1	D2	D3	L	L1	L3	L5	L6	Zdvih S	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Vnitřní závit kulová koncovka
K0359.010	A	standard	10	16	19	25	75	25	13	2,5	31	6	19	29	M6
K0359.012	A	standard	12	20	23	32	87	33	13	3	35	6	22	35	M8
K0359.016	A	standard	16	25	28	40	102,5	41,5	13	3	42	6	30	50	M10
K0359.020	A	standard	20	30	33	40	110,5	41,5	13	3	50	6	46	63	M10
K0359.025	A	standard	25	38	42	50	130	51	13	3	60	6	39	73	M10

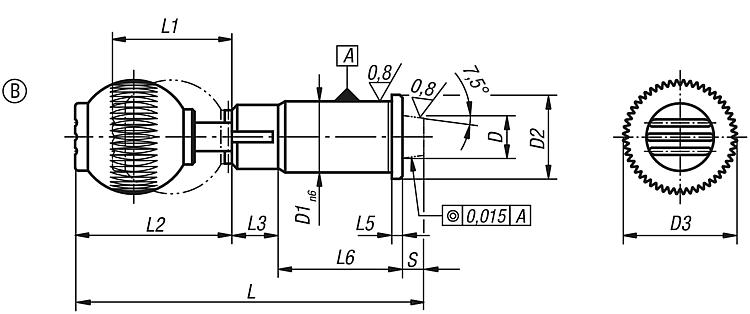

Přesné aretační čepy z oceli, s plastovou kulovou hlavicí a kuželovým aretačním čepem a zajišťovací drážkou

více informací

Výkresy

Přesné aretační čepy z oceli, s plastovou kulovou hlavicí a kuželovým aretačním čepem a zajišťovací drážkou

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 2	D	D1	D2	D3	L	L1	L2	L3	L5	L6	Zdvih S	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Vnitřní závit kulová koncovka
K0359.110	B	lze aretovat	10	16	19	25	75	25	30,5	13	2,5	31	6	19	29	M6
K0359.112	B	lze aretovat	12	20	23	32	87	33	40,5	13	3	35	6	22	35	M8
K0359.116	B	lze aretovat	16	25	28	40	102,5	41,5	49	13	3	42	6	30	50	M10
K0359.120	B	lze aretovat	20	30	33	40	110,5	41,5	49	13	3	50	6	46	63	M10
K0359.125	B	lze aretovat	25	38	42	50	130	51	58,5	13	3	60	6	39	73	M10
