      - Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a závitová pojistka

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisPopis výrobku:Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP.
Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz.
Závitová pojistka je upínací polyamidový povlak, který je nanášen bodově (flek).Materiál:

Ocelové provedení:
závitové pouzdro z automatové oceli.

Provedení z nerezové oceli:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.

Úchytka hřibovitého tvaru z termoplastu.
závitová pojistka z polyamidu.

Provedení: Ocelové provedení:
Závitové pouzdro, modře pasivované.
Aretační kolík, netvrzený, bez povrchové úpravy.

Nerezové provedení:
Závitové pouzdro bez povrchové úpravy.
Aretační kolík, netvrzený, bez povrchové úpravy.

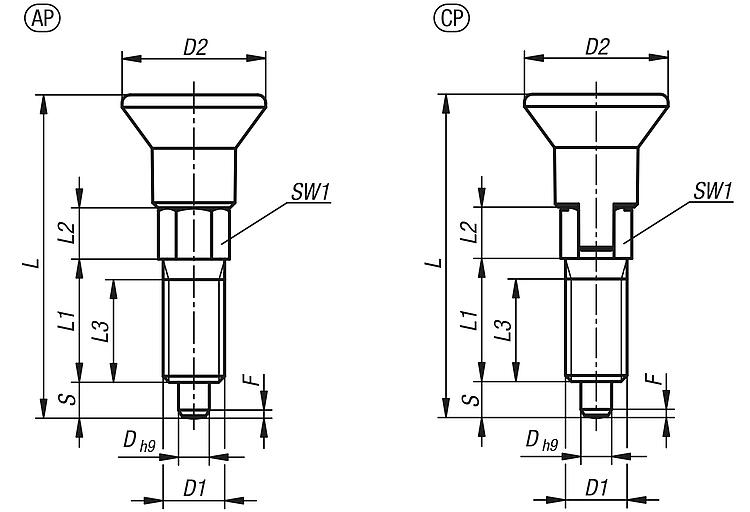

Úchyt hřibovitého tvaru, tmavošedý. RAL7021.Upozornění:Závitová pojistka je upínací polyamidový povlak, který se nanáší bodově (skvrna).Na vyžádání:Nadstandardní provedení a jemný závit.Odkaz na výkres:

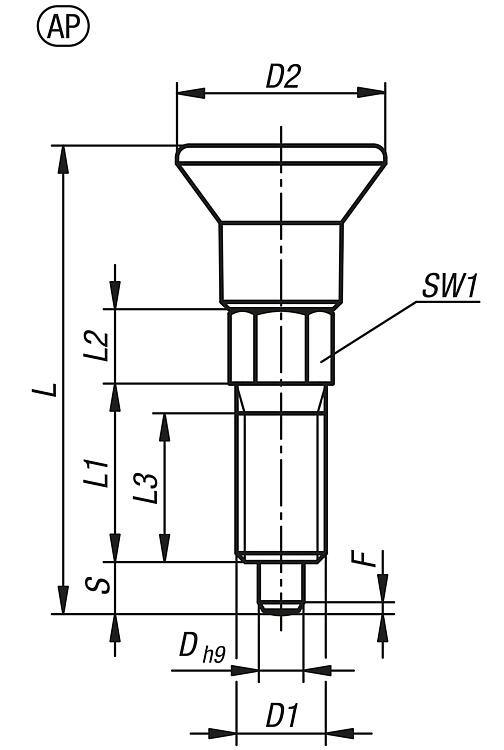

Provedení AP: bez aretační drážky, bez protimatice

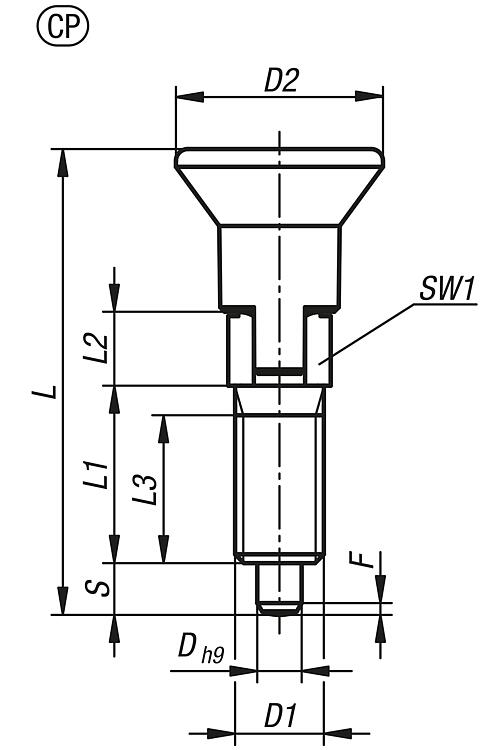

Provedení CP: s aretační drážkou, bez protimatice

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1098 Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a závitová pojistka

205 kB

Výkresy (celkový přehled)

Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a závitová pojistka

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1098.091903060	ocel	AP	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10
K1098.091004060	ocel	AP	4	M6	14	36	15	6	13	4	6	1	6	12
K1098.091105080	ocel	AP	5	M8	14	40	17	7	15	5	8	1,3	6	12
K1098.091206100	ocel	AP	6	M10	18	47,5	20	8	17	6	10	1,8	8	15
K1098.091308120	ocel	AP	8	M12	25	61,7	26	10	23	8	12	2,3	8	19
K1098.191903060	nerezová ocel	AP	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10
K1098.191004060	nerezová ocel	AP	4	M6	14	36	15	6	13	4	6	1	6	12
K1098.191105080	nerezová ocel	AP	5	M8	14	40	17	7	15	5	8	1,3	6	12
K1098.191206100	nerezová ocel	AP	6	M10	18	47,5	20	8	17	6	10	1,8	8	15
K1098.191308120	nerezová ocel	AP	8	M12	25	61,7	26	10	23	8	12	2,3	8	19

Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, závitovou pojistkou a zajišťovací drážkou

více informací

Výkresy

Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, závitovou pojistkou a zajišťovací drážkou

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení	D	D1	D2	L	L1	L2	L3	Zdvih S	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1098.093903060	ocel	CP	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10
K1098.093004060	ocel	CP	4	M6	14	36	15	6	13	4	6	1	6	12
K1098.093105080	ocel	CP	5	M8	14	40	17	7	15	5	8	1,3	6	12
K1098.093206100	ocel	CP	6	M10	18	47,5	20	8	17	6	10	1,8	8	15
K1098.093308120	ocel	CP	8	M12	25	61,7	26	10	23	8	12	2,3	8	19
K1098.193903060	nerezová ocel	CP	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10
K1098.193004060	nerezová ocel	CP	4	M6	14	36	15	6	13	4	6	1	6	12
K1098.193105080	nerezová ocel	CP	5	M8	14	40	17	7	15	5	8	1,3	6	12
K1098.193206100	nerezová ocel	CP	6	M10	18	47,5	20	8	17	6	10	1,8	8	15
K1098.193308120	nerezová ocel	CP	8	M12	25	61,7	26	10	23	8	12	2,3	8	19
