Aretační čepy, z oceli nebo nerezové oceli, se závitovým čepem

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Aretační čepy
      - Aretační čepy, z oceli nebo nerezové oceli, se závitovým čepem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Ocelové provedení:
Aaretační kolík kalený:
Třída pevnosti 5.8.

Nerezové provedení:
Aretační kolík kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.

Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.

Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo dálkovým ovládáním pomocí lanka vedeného v bovdenu.Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.
Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:

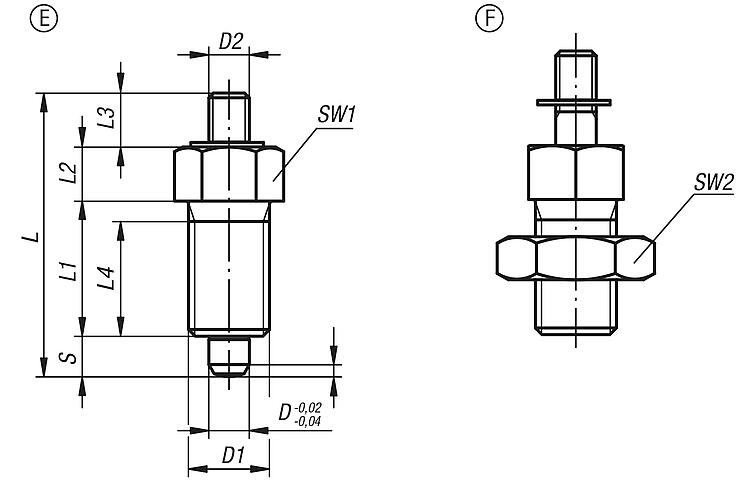

Provedení A: se závitovým kolíkem, bez protimatice
Provedení D: se závitovým kolíkem, s protimaticí

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0341 Aretační čepy, z oceli nebo nerezové oceli, se závitovým čepem

268 kB

Výkresy (celkový přehled)

Aretační čepy z oceli nebo nerezové oceli, se závitovým čepem, bez pojistné matice

více informací

Výkresy

Aretační čepy z oceli nebo nerezové oceli, se závitovým čepem, bez pojistné matice

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Povrch základní těleso	D	D1	D2	L	L1	L2	L3	L4	Zdvih S	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.1903	E	ocel	kalená	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10
K0341.1004	E	ocel	kalená	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12
K0341.1105	E	ocel	kalená	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12
K0341.1206	E	ocel	kalená	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14
K0341.1308	E	ocel	kalená	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35
K0341.1410	E	ocel	kalená	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34
K0341.1412	E	ocel	kalená	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39
K0341.1516	E	ocel	kalená	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46
K0341.01903	E	nerezová ocel	kalená	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10
K0341.01004	E	nerezová ocel	kalená	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12
K0341.01105	E	nerezová ocel	kalená	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12
K0341.01206	E	nerezová ocel	kalená	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14
K0341.01308	E	nerezová ocel	kalená	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35
K0341.01410	E	nerezová ocel	kalená	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34
K0341.01412	E	nerezová ocel	kalená	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39
K0341.01516	E	nerezová ocel	kalená	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46
K0341.11903	E	nerezová ocel	netvrzeno	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	0,8	4,5	10
K0341.11004	E	nerezová ocel	netvrzeno	4	M8x1	M3	32	15	6	7	13	4	10	1	6	12
K0341.11105	E	nerezová ocel	netvrzeno	5	M10x1	M4	37	17	7	8	15	5	13	1,3	5	12
K0341.11206	E	nerezová ocel	netvrzeno	6	M12x1,5	M6	42	20	8	8	17	6	14	1,8	6	14
K0341.11308	E	nerezová ocel	netvrzeno	8	M16x1,5	M8	56	26	10	12	23	8	19	2,3	15	35
K0341.11410	E	nerezová ocel	netvrzeno	10	M20x1,5	M8	62	28	12	12	25	10	22	2,8	15	34
K0341.11412	E	nerezová ocel	netvrzeno	12	M20x1,5	M8	66	28	14	12	25	12	22	2,8	15	39
K0341.11516	E	nerezová ocel	netvrzeno	16	M24x2	M10	80	32	18	14	28	16	27	3,2	20	46

Aretační čepy z oceli nebo nerezové oceli, se závitovým čepem a pojistnou maticí

více informací

Výkresy

Aretační čepy z oceli nebo nerezové oceli, se závitovým čepem a pojistnou maticí

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Povrch základní těleso	D	D1	D2	L	L1	L2	L3	L4	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K0341.2903	F	ocel	kalená	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	10	0,8	4,5	10
K0341.2004	F	ocel	kalená	4	M8x1	M3	32	15	6	7	13	4	10	13	1	6	12
K0341.2105	F	ocel	kalená	5	M10x1	M4	37	17	7	8	15	5	13	17	1,3	5	12
K0341.2206	F	ocel	kalená	6	M12x1,5	M6	42	20	8	8	17	6	14	19	1,8	6	14
K0341.2308	F	ocel	kalená	8	M16x1,5	M8	56	26	10	12	23	8	19	24	2,3	15	35
K0341.2410	F	ocel	kalená	10	M20x1,5	M8	62	28	12	12	25	10	22	30	2,8	15	34
K0341.2412	F	ocel	kalená	12	M20x1,5	M8	66	28	14	12	25	12	22	30	2,8	15	39
K0341.2516	F	ocel	kalená	16	M24x2	M10	80	32	18	14	28	16	27	36	3,2	20	46
K0341.02903	F	nerezová ocel	kalená	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	10	0,8	4,5	10
K0341.02004	F	nerezová ocel	kalená	4	M8x1	M3	32	15	6	7	13	4	10	13	1	6	12
K0341.02105	F	nerezová ocel	kalená	5	M10x1	M4	37	17	7	8	15	5	13	17	1,3	5	12
K0341.02206	F	nerezová ocel	kalená	6	M12x1,5	M6	42	20	8	8	17	6	14	19	1,8	6	14
K0341.02308	F	nerezová ocel	kalená	8	M16x1,5	M8	56	26	10	12	23	8	19	24	2,3	15	35
K0341.02410	F	nerezová ocel	kalená	10	M20x1,5	M8	62	28	12	12	25	10	22	30	2,8	15	34
K0341.02412	F	nerezová ocel	kalená	12	M20x1,5	M8	66	28	14	12	25	12	22	30	2,8	15	39
K0341.02516	F	nerezová ocel	kalená	16	M24x2	M10	80	32	18	14	28	16	27	36	3,2	20	46
K0341.12903	F	nerezová ocel	netvrzeno	3	M6x0,75	M2	24	12	5	3,5	10	3,5	8	10	0,8	4,5	10
K0341.12004	F	nerezová ocel	netvrzeno	4	M8x1	M3	32	15	6	7	13	4	10	13	1	6	12
K0341.12105	F	nerezová ocel	netvrzeno	5	M10x1	M4	37	17	7	8	15	5	13	17	1,3	5	12
K0341.12206	F	nerezová ocel	netvrzeno	6	M12x1,5	M6	42	20	8	8	17	6	14	19	1,8	6	14
K0341.12308	F	nerezová ocel	netvrzeno	8	M16x1,5	M8	56	26	10	12	23	8	19	24	2,3	15	35
K0341.12410	F	nerezová ocel	netvrzeno	10	M20x1,5	M8	62	28	12	12	25	10	22	30	2,8	15	34
K0341.12412	F	nerezová ocel	netvrzeno	12	M20x1,5	M8	66	28	14	12	25	12	22	30	2,8	15	39
K0341.12516	F	nerezová ocel	netvrzeno	16	M24x2	M10	80	32	18	14	28	16	27	36	3,2	20	46
