K1698

Aretační čep z nerezové oceli pro těsnicí podložky a podložky...

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Aretační čepy
      - Aretační čep z nerezové oceli pro těsnicí podložky a podložky Hygienic USIT® s hřibovitým úchytem z nerezové oceli

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisPopis výrobku:

Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět delší dobu a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C (s aretační drážkou).

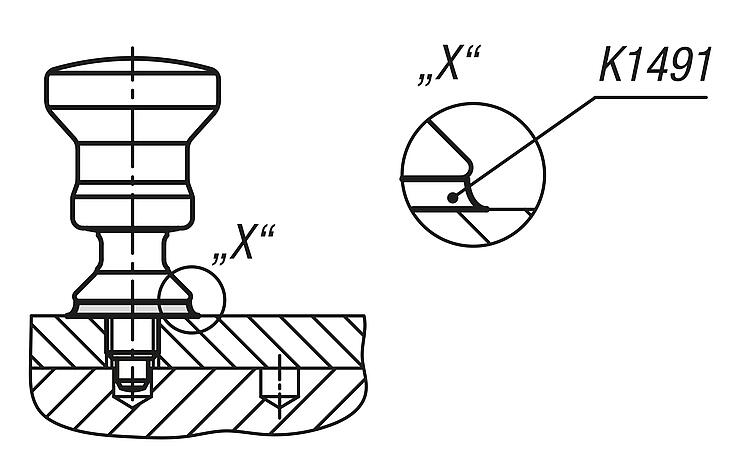

Aretační čep je vhodný pro potravinářský průmysl. Je proveden s kuželovým nákružkem, aby bylo možné šroubované místo hygienicky bezpečně utěsnit těsnicí podložkou a podložkou Hygienic USIT^®. Povrchy mají hloubku drsnosti Ra < 0,8 µm, což zamezuje zachycení částeček prachu a snadné čištění.

Materiál:Provedení: Aretační kolík tvrzený nebo netvrzený, bez povrchové úpravy.Teplotní rozsah:

75 EPDM 295: -40 °C až 150 °C.

75 Fluoroprene^® XP: -15 °C až 200 °C.

Přednosti:Hygienický design.
Nerezová ocel 1.4404.
Vhodné pro čištění.
Odolnost vůči polárním i nepolárním médiím a aromatickým látkám.Příslušenství:

Těsnicí podložky Hygienic USIT^® K1491.

Rozsah dodávky

Aretační čep včetně těsnicí podložky a podložky Hygienic Usit^®.

Odkaz na výkres:

Provedení A: bez aretační drážky, bez protimatice
Provedení C: s aretační drážkou, bez protimatice

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1698 Aretační čep z nerezové oceli pro těsnicí podložky a podložky Hygienic USIT® s hřibovitým úchytem z nerezové oceli

236 kB

Technické informace pro Hygienic USIT®

326 kB

Výkresy (celkový přehled)

Aretační čep z nerezové oceli pro těsnicí podložky a podložky Hygienic USIT® s hřibovitým úchytem z nerezové oceli

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Aretační kolík	Barva komponenty	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1698.0110601	A	nerezová ocel	kalená	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0110611	A	nerezová ocel	kalená	černá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0120801	A	nerezová ocel	kalená	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0120811	A	nerezová ocel	kalená	černá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0110602	A	nerezová ocel	kalená	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0110612	A	nerezová ocel	kalená	modrá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0120802	A	nerezová ocel	kalená	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0120812	A	nerezová ocel	kalená	modrá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1110601	A	nerezová ocel	netvrzeno	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1110611	A	nerezová ocel	netvrzeno	černá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1120801	A	nerezová ocel	netvrzeno	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1120811	A	nerezová ocel	netvrzeno	černá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1110602	A	nerezová ocel	netvrzeno	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1110612	A	nerezová ocel	netvrzeno	modrá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1120802	A	nerezová ocel	netvrzeno	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1120812	A	nerezová ocel	netvrzeno	modrá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62

Aretační čep z nerezové oceli pro těsnicí podložky a podložky Hygienic USIT® s hřibovitým úchytem z nerezové oceli a zajišťovací drážkou

více informací

Výkresy

Aretační čep z nerezové oceli pro těsnicí podložky a podložky Hygienic USIT® s hřibovitým úchytem z nerezové oceli a zajišťovací drážkou

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Aretační kolík	Barva komponenty	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1698.0310601	C	nerezová ocel	kalená	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0310611	C	nerezová ocel	kalená	černá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0320801	C	nerezová ocel	kalená	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0320811	C	nerezová ocel	kalená	černá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0310602	C	nerezová ocel	kalená	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0310612	C	nerezová ocel	kalená	modrá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0320802	C	nerezová ocel	kalená	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0320812	C	nerezová ocel	kalená	modrá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1310601	C	nerezová ocel	netvrzeno	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1310611	C	nerezová ocel	netvrzeno	černá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1320801	C	nerezová ocel	netvrzeno	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1320811	C	nerezová ocel	netvrzeno	černá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1310602	C	nerezová ocel	netvrzeno	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1310612	C	nerezová ocel	netvrzeno	modrá	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1320802	C	nerezová ocel	netvrzeno	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1320812	C	nerezová ocel	netvrzeno	modrá	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
