Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Corpo básico em polietileno.Versão:Estrutura básica: preto.Indicação:*O artigo apresenta distorção longitudinal devido ao comportamento e à geometria do material, o que o torna adequado para deslizadores e protetores de pé.

As lâminas são fechadas ou interrompidas. Devido a condições de produção, pode haver um excesso de rebarba que ultrapassa o comprimento do eixo.
O número de lâminas por tampão varia de 2 a 4 discos.

As informações após a designação dos tubos correspondentes na tabela em ID referem-se à espessura da parede dos tubos.
Aplicação:Tampões são utilizados como proteção de cantos ou para o fechamento das extremidades de tubos.Montagem:A montagem pode ser efetuada manualmente pressionando para dentro ou batendo com um martelo anti-retrocesso.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0494 Tampões em plástico para tubos redondos e quadrados

246 kB

Desenhos (visão geral)

Tampões em plástico para tubos redondos e quadrados, forma A, redondo

mais informações

Desenhos

Tampões em plástico para tubos redondos e quadrados, forma A, redondo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	D	H	L	Adequado para	Preço
K0494.000100815	A	redondo	10	3,5	10	Ø10 x 0,8-1,5	sob consulta
K0494.000120820	A	redondo	12	3,5	10	Ø12x0,8-2	sob consulta
K0494.000130820	A	redondo	13	4	10,5	Ø13 x 0,8-2	sob consulta
K0494.000140820	A	redondo	14	5	11,5	Ø14x0,8-2	sob consulta
K0494.000150820	A	redondo	15	3	11,5	Ø15x0,8-2	sob consulta
K0494.000160820	A	redondo	16	5	11,5	Ø16 x 0,8-2	sob consulta
K0494.018150	A	redondo	18	5	11,5	Ø18x0,8-2	sob consulta
K0494.000182535	A	redondo	18	5	11,5	Ø18x2,5-3,5	sob consulta
K0494.000190825	A	redondo	19	5	11,5	Ø19x0,8-2,5	sob consulta
K0494.020200	A	redondo	20	5	11,5	Ø20x0,8-2,5	sob consulta
K0494.000210825	A	redondo	21	5	11,5	Ø21x0,8-2,5	sob consulta
K0494.000220830	A	redondo	22	5	11,5	Ø22x0,8-3	sob consulta
K0494.000230830	A	redondo	23	5	11,5	Ø23x0,8-3	sob consulta
K0494.000240825	A	redondo	24	5	11,5	Ø24x0,8-2,5	sob consulta
K0494.025200	A	redondo	25	5	11,5	Ø25x1-3	sob consulta
K0494.000253050	A	redondo	25	5	11,5	Ø25x3-5	sob consulta
K0494.000260830	A	redondo	26	5	11,5	Ø26x0,8-3	sob consulta
K0494.000270830	A	redondo	27	5	11,5	Ø27x0,8-3	sob consulta
K0494.000280825	A	redondo	28	5	11,5	Ø28x0,8-2,5	sob consulta
K0494.030200	A	redondo	30	5	11,5	Ø30x0,8-2,5	sob consulta
K0494.000302545	A	redondo	30	5	11,5	Ø30x2,5-4,5	sob consulta
K0494.000320830	A	redondo	32	5	11,5	Ø32x0,8-3	sob consulta
K0494.000322545	A	redondo	32	5	11,5	Ø32x2,5-4,5	sob consulta
K0494.000340830	A	redondo	34	5	11,5	Ø34x0,8-3	sob consulta
K0494.000343540	A	redondo	34	5	11,5	Ø34x3,5-4	sob consulta
K0494.000351030	A	redondo	35	5	11,5	Ø35x1-3	sob consulta
K0494.000353050	A	redondo	35	5	11,5	Ø35x3-5	sob consulta
K0494.000361030	A	redondo	36	5	11,5	Ø36x1-3	sob consulta
K0494.000371030	A	redondo	37	5	11,5	Ø37x1-3	sob consulta
K0494.000381030	A	redondo	38	5	11,5	Ø38x1-3	sob consulta
K0494.000383050	A	redondo	38	5	11,5	Ø38x3-5	sob consulta
K0494.040300	A	redondo	40	5	11,5	Ø40x1-3	sob consulta
K0494.040400	A	redondo	40	5	11,5	Ø40x3-5	sob consulta
K0494.000420825	A	redondo	42	5	11,5	Ø42x0,8-2,5	sob consulta
K0494.000422550	A	redondo	42	5	11,5	Ø42 x 2,5-5	sob consulta
K0494.000432025	A	redondo	43	5	11,5	Ø43 x 2-2,5	sob consulta
K0494.000433035	A	redondo	43	5	11,5	Ø43 x 3-3,5	sob consulta
K0494.000441232	A	redondo	44,5	5	11,5	Ø44,5 x 1,2-3,2	sob consulta
K0494.000450830	A	redondo	45	5	11,5	Ø45 x 0,8-3	sob consulta
K0494.000453050	A	redondo	45	5	11,5	Ø45x3-5	sob consulta
K0494.000461535	A	redondo	46	5	11,5	Ø46 x 1,5-3,5	sob consulta
K0494.000481236	A	redondo	48,4	6	11,5	Ø48,4 x 1,2-3,6	sob consulta
K0494.000482552	A	redondo	48,4	6	11,5	Ø48,4 x 2,5-5,2	sob consulta
K0494.000501025	A	redondo	50	5	11,5	Ø50x1-2,5	sob consulta
K0494.050400	A	redondo	50	5	11,5	Ø50x2,5-4,5	sob consulta
K0494.000521535	A	redondo	52	5	14,5	Ø52x1,5-3,5	sob consulta
K0494.000551030	A	redondo	55	5	14,5	Ø55x1-3	sob consulta
K0494.000553050	A	redondo	55	5	14,5	Ø55x3-5	sob consulta
K0494.000601030	A	redondo	60	5	18	Ø60x1-3	sob consulta
K0494.000603050	A	redondo	60	5	18	Ø60x3-5	sob consulta
K0494.000631535	A	redondo	63,5	5	21	Ø63,5 x 1,5-3,5	sob consulta
K0494.000651535	A	redondo	65	5	21	Ø65 x 1,5-3,5	sob consulta
K0494.000653050	A	redondo	65	5	21	Ø65x3-5	sob consulta
K0494.000701035	A	redondo	70	5	21	Ø70x1-3,5	sob consulta
K0494.000751035	A	redondo	75	6	21	Ø75x1-3,5	sob consulta
K0494.000753050	A	redondo	75	6	21	Ø75x3-5	sob consulta
K0494.000761540	A	redondo	76,2	6	21	Ø76,2x1,5-4	sob consulta
K0494.000803055	A	redondo	80	6	21	Ø80x3-5,5	sob consulta
K0494.000851540	A	redondo	85	6	21	Ø85x1,5-4	sob consulta
K0494.000891840	A	redondo	88,9	6	21	Ø88,9x1,8-4	sob consulta
K0494.000901540	A	redondo	90	6	21	Ø90x1,5-4	sob consulta
K0494.000951540	A	redondo	95	6	21	Ø95x1,5-4	sob consulta
K0494.001001540	A	redondo	100	6	28	Ø100x1,5-4	sob consulta

Tampões em plástico para tubos redondos e quadrados, forma B, quadrado

mais informações

Desenhos

Tampões em plástico para tubos redondos e quadrados, forma B, quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	H	L	Adequado para	Preço
K0494.413130520	B	quadrado	13	4	11,5	13x13x0,5-2	sob consulta
K0494.415150820	B	quadrado	15	3	11,5	15x15x0,8-2	sob consulta
K0494.416160820	B	quadrado	16	5	11,5	16x16x0,8-2	sob consulta
K0494.418181530	B	quadrado	18	5	11,5	18x18x1,5-3	sob consulta
K0494.420100	B	quadrado	20	5	11,5	20 x 20 x 0,8-3	sob consulta
K0494.422220830	B	quadrado	22	5	11,5	22x22x0,8-3	sob consulta
K0494.425150	B	quadrado	25	5	11,5	25 x 25 x 1-3	sob consulta
K0494.428281030	B	quadrado	28	5	11,5	28x28x1-3	sob consulta
K0494.430200	B	quadrado	30	5	11,5	30 x 30 x 1-2,5	sob consulta
K0494.430302550	B	quadrado	30	5	11,5	30x30x2,5-5	sob consulta
K0494.432321035	B	quadrado	32	5	11,5	32x32x1-3,5	sob consulta
K0494.434341030	B	quadrado	34	5	14,5	34x34x1-3	sob consulta
K0494.435350830	B	quadrado	35	5	14,5	35x35x0,8-3	sob consulta
K0494.438381035	B	quadrado	38	5	14,5	38x38x1-3,5	sob consulta
K0494.440300	B	quadrado	40	5	14,5	40 x 40 x 1-3	sob consulta
K0494.440400	B	quadrado	40	5	14,5	40 x 40 x 3-5	sob consulta
K0494.445451030	B	quadrado	45	5	14,5	45x45x1-3	sob consulta
K0494.445453050	B	quadrado	45	5	14,5	45x45x3-5	sob consulta
K0494.448482545	B	quadrado	48	5	14,5	48x48x2,5-4,5	sob consulta
K0494.450500830	B	quadrado	50	5	14,5	50x50x0,8-3	sob consulta
K0494.450503050	B	quadrado	50	5	14,5	50x50x3-5	sob consulta
K0494.452521535	B	quadrado	52	5	14,5	52x52x1,5-3,5	sob consulta
K0494.455552045	B	quadrado	55	5	14,5	55x55x2-4,5	sob consulta
K0494.460601540	B	quadrado	60	5	21	60x60x1,5-4	sob consulta
K0494.465652045	B	quadrado	65	5	21	65x65x2-4,5	sob consulta
K0494.470702045	B	quadrado	70	5	18,7	70x70x2-4,5	sob consulta
K0494.475752045	B	quadrado	75	6	21	75x75x2-4,5	sob consulta
K0494.480802045	B	quadrado	80	6	21	80x80x2-4,5	sob consulta
K0494.490903050	B	quadrado	90	6	21	90x90x3-5	sob consulta
K0494.495953555	B	quadrado	95	6	21	95x95x3,5-5,5	sob consulta
K0494.400001040	B	quadrado	100	7	24	100x100x1-4	sob consulta

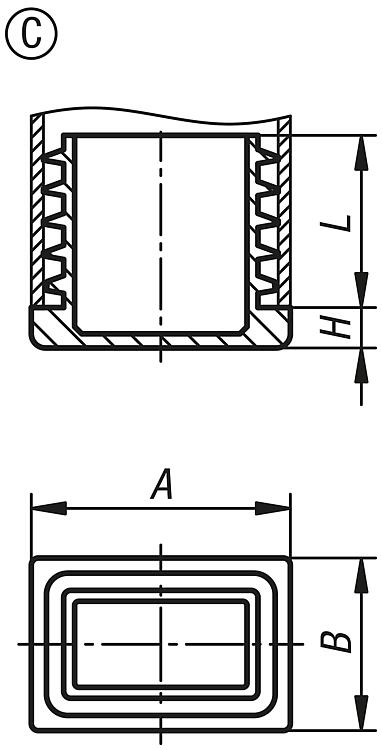

Tampões em plástico para tubos redondos e quadrados, forma C, retangular

mais informações

Desenhos

Tampões em plástico para tubos redondos e quadrados, forma C, retangular

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	A	B	H	L	Adequado para	Preço
K0494.220100820	C	retangular	20	10	3	11,5	20x10x0,8-2	sob consulta
K0494.220151020	C	retangular	20	15	5	11,5	20x15x1-2	sob consulta
K0494.225100820	C	retangular	25	10	3	11,5	25x10x0,8-2	sob consulta
K0494.225150825	C	retangular	25	15	5	11,5	25x15x0,8-2,5	sob consulta
K0494.225201030	C	retangular	25	20	5	11,5	25x20x1-3	sob consulta
K0494.230100820	C	retangular	30	10	3	11,5	30x10x0,8-2	sob consulta
K0494.230150825	C	retangular	30	15	5	11,5	30x15x0,8-2,5	sob consulta
K0494.230201030	C	retangular	30	20	5	11,5	30x20x1-3	sob consulta
K0494.230250830	C	retangular	30	25	5	11,5	30x25x0,8-3	sob consulta
K0494.235100820	C	retangular	35	10	3,5	11,5	35x10x0,8-2	sob consulta
K0494.235151030	C	retangular	35	15	5	11,5	35x15x1-3	sob consulta
K0494.235200830	C	retangular	35	20	5	11,5	35x20x0,8-3	sob consulta
K0494.235250830	C	retangular	35	25	5	11,5	35x25x0,8-3	sob consulta
K0494.240151020	C	retangular	40	15	5	11,7	40x15x1-2	sob consulta
K0494.240200830	C	retangular	40	20	5	11,5	40x20x0,8-3	sob consulta
K0494.240251035	C	retangular	40	25	5	11,5	40x25x1-3,5	sob consulta
K0494.240301030	C	retangular	40	30	5	11,5	40x30x1-3	sob consulta
K0494.240351030	C	retangular	40	35	5	11,5	40x35x1-3	sob consulta
K0494.245201030	C	retangular	45	20	5	11,5	45x20x1-3	sob consulta
K0494.245250830	C	retangular	45	25	5	11,5	45x25x0,8-3	sob consulta
K0494.245300830	C	retangular	45	30	5	11,5	45x30x0,8-3	sob consulta
K0494.245351035	C	retangular	45	35	5	11,5	45x35x1-3,5	sob consulta
K0494.250100820	C	retangular	50	10	3,5	11,5	50x10x0,8-2	sob consulta
K0494.250200830	C	retangular	50	20	5	14,5	50x20x0,8-3	sob consulta
K0494.250250830	C	retangular	50	25	5	14,5	50x25x0,8-3	sob consulta
K0494.250301030	C	retangular	50	30	5	14,5	50x30x1-3	sob consulta
K0494.250351035	C	retangular	50	35	5	14,5	50x35x1-3,5	sob consulta
K0494.250400830	C	retangular	50	40	5	14,5	50x40x0,8-3	sob consulta
K0494.255401540	C	retangular	55	40	5	14,5	55x40x1,5-4	sob consulta
K0494.260151020	C	retangular	60	15	5	14,5	60x15x1-2	sob consulta
K0494.260201030	C	retangular	60	20	5	14,5	60x20x1-3	sob consulta
K0494.260250830	C	retangular	60	25	5	14,5	60x25x0,8-3	sob consulta
K0494.260301030	C	retangular	60	30	5	14,5	60x30x1-3	sob consulta
K0494.260351535	C	retangular	60	35	5	14,5	60x35x1,5-3,5	sob consulta
K0494.260401030	C	retangular	60	40	5	14,5	60x40x1-3	sob consulta
K0494.260451540	C	retangular	60	45	5	14,5	60x45x1,5-4	sob consulta
K0494.260501535	C	retangular	60	50	5	14,5	60x50x1,5-3,5	sob consulta
K0494.270301030	C	retangular	70	30	5	14,5	70x30x1-3	sob consulta
K0494.270351535	C	retangular	70	35	5	14,5	70x35x1,5-3,5	sob consulta
K0494.270401030	C	retangular	70	40	5	14,5	70x40x1-3	sob consulta
K0494.270502040	C	retangular	70	50	5	14,5	70x50x2-4	sob consulta
K0494.275251025	C	retangular	75	25	5	14,5	75x25x1-2,5	sob consulta
K0494.275500825	C	retangular	75	50	5	14,5	75x50x0,8-2,5	sob consulta
K0494.280251030	C	retangular	80	25	5	14,5	*80x25x1-3	sob consulta
K0494.280301025	C	retangular	80	30	5	14,5	*80x30x1-2,5	sob consulta
K0494.280401030	C	retangular	80	40	5	14,5	80x40x1-3	sob consulta
K0494.280451535	C	retangular	80	45	5	14,5	80x45x1,5-3,5	sob consulta
K0494.280501535	C	retangular	80	50	5	21,5	80x50x1,5-3,5	sob consulta
K0494.280601545	C	retangular	80	60	5	24	80x60x1,5-4,5	sob consulta
K0494.290402040	C	retangular	90	40	5	14,5	*90x40x2-4	sob consulta
K0494.290502045	C	retangular	90	50	5	21,5	90x50x2-4,5	sob consulta
K0494.290703055	C	retangular	90	70	6	21,5	90x70x3-5,5	sob consulta
K0494.200301535	C	retangular	100	30	5	14,5	*100x30x1,5-3,5	sob consulta
K0494.200401535	C	retangular	100	40	5	14,5	*100x40x1,5-3,5	sob consulta
K0494.200501545	C	retangular	100	50	5	24	100x50x1,5-4,5	sob consulta
K0494.200602545	C	retangular	100	60	6	24,5	100x60x2,5-4,5	sob consulta
K0494.200803055	C	retangular	100	80	6	24	100x80x3-5,5	sob consulta
