    - Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Puntas de empuñadura y puente de conexión de perfil de aluminio EN AW-6060. Espigas de unión de acero inoxidable.Versión:Puntas de empuñadura tratadas con perlas de vidrio y semibrillantes, de color negro anodizado.
Puente de conexión cepillado y de colores naturales anodizados, negro anodizado o color titanio con recubrimiento de polvo.Indicación:Las empuñaduras de tubo se caracterizan por su estructura maciza y su alta capacidad de carga.
El volumen de suministro incluye tornillos hexagonales M8x16 DIN 933 cincados y arandelas de apoyo DIN EN ISO 7089 cincadas.Montaje:Desde la parte trasera.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0131 Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio

170 kB

Planos (vista completa)

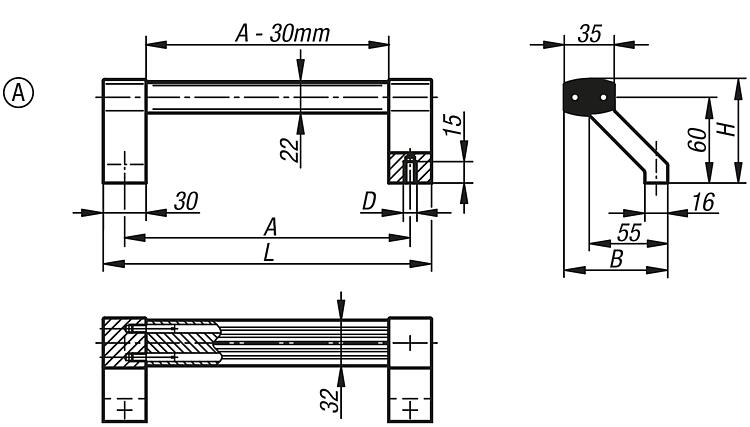

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, diagonales, forma A

Más información

Planos

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, diagonales, forma A

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N
K0131.2000811	A	anodizado negro	200	72,5	M8	72,5	230	1000
K0131.2000812	A	recubierto en polvo de color titanio	200	72,5	M8	72,5	230	1000
K0131.2000813	A	anodizado natural	200	72,5	M8	72,5	230	1000
K0131.3000811	A	anodizado negro	300	72,5	M8	72,5	330	1000
K0131.3000812	A	recubierto en polvo de color titanio	300	72,5	M8	72,5	330	1000
K0131.3000813	A	anodizado natural	300	72,5	M8	72,5	330	1000
K0131.4000811	A	anodizado negro	400	72,5	M8	72,5	430	1000
K0131.4000812	A	recubierto en polvo de color titanio	400	72,5	M8	72,5	430	1000
K0131.4000813	A	anodizado natural	400	72,5	M8	72,5	430	1000
K0131.5000811	A	anodizado negro	500	72,5	M8	72,5	530	1000
K0131.5000812	A	recubierto en polvo de color titanio	500	72,5	M8	72,5	530	1000
K0131.5000813	A	anodizado natural	500	72,5	M8	72,5	530	1000

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, forma B

Más información

Planos

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, forma B

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N
K0131.2000821	B	anodizado negro	200	35	M8	67,5	230	1000
K0131.2000822	B	recubierto en polvo de color titanio	200	35	M8	67,5	230	1000
K0131.2000823	B	anodizado natural	200	35	M8	67,5	230	1000
K0131.3000821	B	anodizado negro	300	35	M8	67,5	330	1000
K0131.3000822	B	recubierto en polvo de color titanio	300	35	M8	67,5	330	1000
K0131.3000823	B	anodizado natural	300	35	M8	67,5	330	1000
K0131.4000821	B	anodizado negro	400	35	M8	67,5	430	1000
K0131.4000822	B	recubierto en polvo de color titanio	400	35	M8	67,5	430	1000
K0131.4000823	B	anodizado natural	400	35	M8	67,5	430	1000
K0131.5000821	B	anodizado negro	500	35	M8	67,5	530	1000
K0131.5000822	B	recubierto en polvo de color titanio	500	35	M8	67,5	530	1000
K0131.5000823	B	anodizado natural	500	35	M8	67,5	530	1000

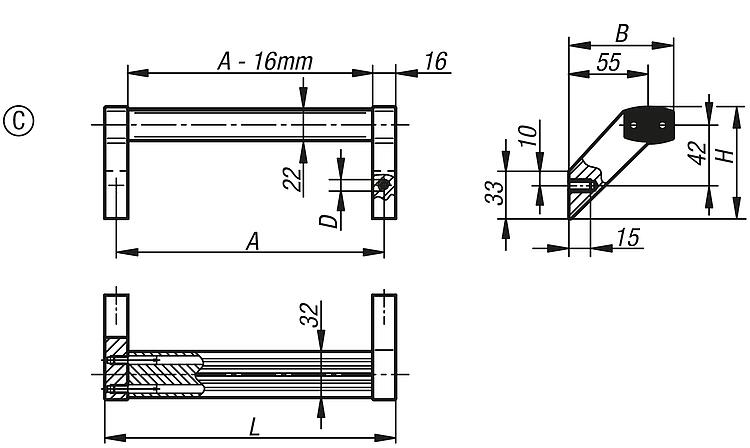

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, diagonales, forma C

Más información

Planos

Empuñaduras de tubo de aluminio con punta de empuñadura de aluminio, diagonales, forma C

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	B	D	H	L	Capacidad de carga N
K0131.2000831	C	anodizado negro	200	72,5	M8	77,5	216	1000
K0131.2000832	C	recubierto en polvo de color titanio	200	72,5	M8	77,5	216	1000
K0131.2000833	C	anodizado natural	200	72,5	M8	77,5	216	1000
K0131.3000831	C	anodizado negro	300	72,5	M8	77,5	316	1000
K0131.3000832	C	recubierto en polvo de color titanio	300	72,5	M8	77,5	316	1000
K0131.3000833	C	anodizado natural	300	72,5	M8	77,5	316	1000
K0131.4000831	C	anodizado negro	400	72,5	M8	77,5	416	1000
K0131.4000832	C	recubierto en polvo de color titanio	400	72,5	M8	77,5	416	1000
K0131.4000833	C	anodizado natural	400	72,5	M8	77,5	416	1000
K0131.5000831	C	anodizado negro	500	72,5	M8	77,5	516	1000
K0131.5000832	C	recubierto en polvo de color titanio	500	72,5	M8	77,5	516	1000
K0131.5000833	C	anodizado natural	500	72,5	M8	77,5	516	1000
