Empuñaduras curvas de acero o acero inoxidable redondas abatibles

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras curvas de acero o acero inoxidable redondas abatibles

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Versión de acero:
Superficie con rectificado de alta precisión y cromado con un brillo intenso o puente de conexión, además con envoltura de plástico lisa.

Versión de acero inoxidable:
Superficie semibrillante rectificada por vibración sin estrías.Indicación:El volumen de suministro incluye material de fijación de acero cincado o inoxidable. Bloqueo del muelle en las dos posiciones finales.Montaje:Desde la parte trasera.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0218 Empuñaduras curvas de acero o acero inoxidable redondas abatibles

160 kB

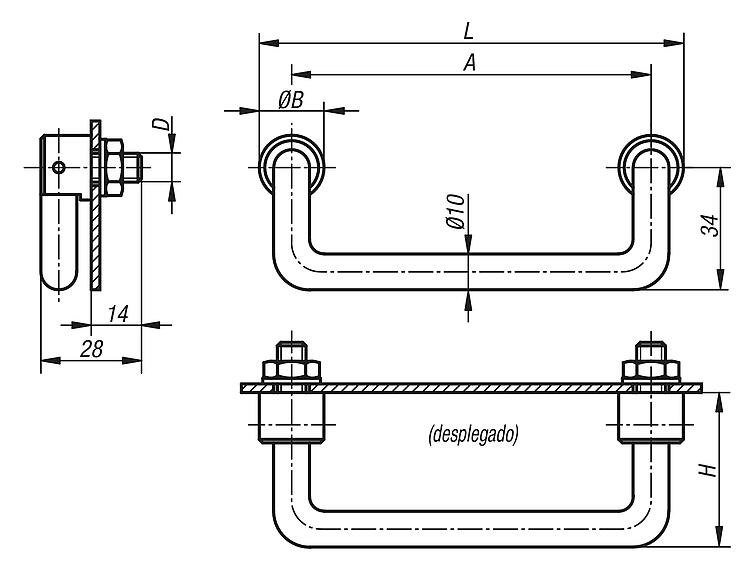

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Versión 2	A	B	D	H	L	Capacidad de carga N
K0218.1001	acero	-	100	18	M10x1	43	118	500
K0218.1201	acero	-	120	18	M10x1	43	138	500
K0218.1801	acero	-	180	18	M10x1	43	198	500
K0218.1002	acero	con envoltura de plástico	100	18	M10x1	43	118	500
K0218.1202	acero	con envoltura de plástico	120	18	M10x1	43	138	500
K0218.1802	acero	con envoltura de plástico	180	18	M10x1	43	198	500
K0218.1003	acero inoxidable	-	100	18	M10x1	43	118	500
K0218.1203	acero inoxidable	-	120	18	M10x1	43	138	500
K0218.1803	acero inoxidable	-	180	18	M10x1	43	198	500
