K0126 inchManiglie a leva 2K con filettatura interna, inserto filettato in... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Impugnatura:
Componenti duri di plastica rinforzata con fibre di vetro e ghiera dentata in zinco pressofuso.
Componenti morbidi in thermoflex su base SEBS.
Parti metalliche:
acciaio inox, 1.4305 (corrisponde a AISI 303). Versione:Parti metalliche in acciaio non trattate.Nota:I componenti duri e morbidi vengono consegnati di serie in grigio nerastro RAL 7021.Su richiesta:Altre filettature interne, combinazioni di colori e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

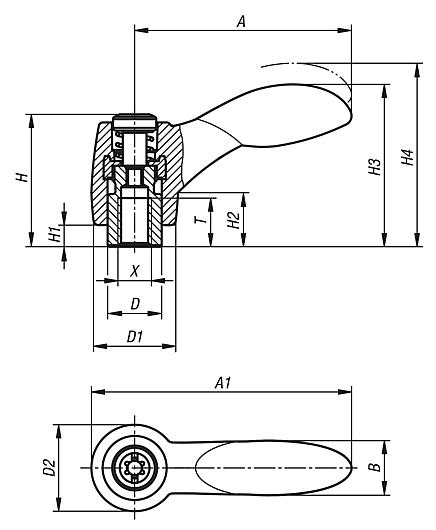

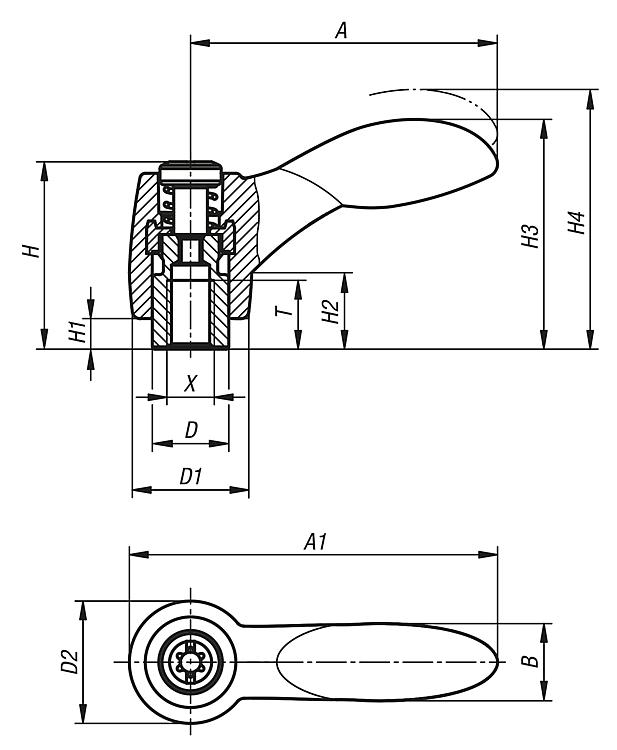

| N. ordine | Dimensioni | X | T | D
| D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K0126.1A001 | 1 | 10-24 | 9 | 10 | 15 | 16 | 24,5 | 4 | 10 | 30 | 33,5 | 40,1 | 48,1 | 10,1 | 16 |  | | su richiesta | | | K0126.1A101 | 1 | 10-32 | 9 | 10 | 15 | 16 | 24,5 | 4 | 10 | 30 | 33,5 | 40,1 | 48,1 | 10,1 | 16 | | | su richiesta | | | K0126.1A201 | 1 | 1/4-20 | 9 | 10 | 15 | 16 | 24,5 | 4 | 10 | 30 | 33,5 | 40,1 | 48,1 | 10,1 | 16 | | | su richiesta | | | K0126.2A201 | 2 | 1/4-20 | 12 | 13,5 | 17,5 | 19 | 28,5 | 6,5 | 12,5 | 41,2 | 45,2 | 64,9 | 74,4 | 17,6 | 20 | | | su richiesta | | | K0126.2A301 | 2 | 5/16-18 | 12 | 13,5 | 17,5 | 19 | 28,5 | 6,5 | 12,5 | 41,2 | 45,2 | 64,9 | 74,4 | 17,6 | 20 | | | su richiesta | | | K0126.3A301 | 3 | 5/16-18 | 14 | 16 | 21 | 22 | 37 | 10 | 17 | 51,6 | 56,1 | 80,2 | 91,2 | 20,7 | 22 | | | su richiesta | | | K0126.3A401 | 3 | 3/8-16 | 14 | 16 | 21 | 22 | 37 | 10 | 17 | 51,6 | 56,1 | 80,2 | 91,2 | 20,7 | 22 | | | su richiesta | |
