K2049Upínací excentr z oceli, s upínací pákou |
zpět |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Brynýrováno.Upozornění:Rozměr A se vztahuje na vzdálenost od obrobku ke středu závitu (upínací šroub).
Aby se minimalizovalo poškrábání obrobku, doporučujeme použít provedení B s upínacím plechem.
Díky šestihrannému tvaru lze upínací páku namontovat v krocích po 60° a nastavit ji tak podle uživatele.
Přednosti:- Kompaktní design
- Rychlé a jednoduché upínání konstrukčních dílů

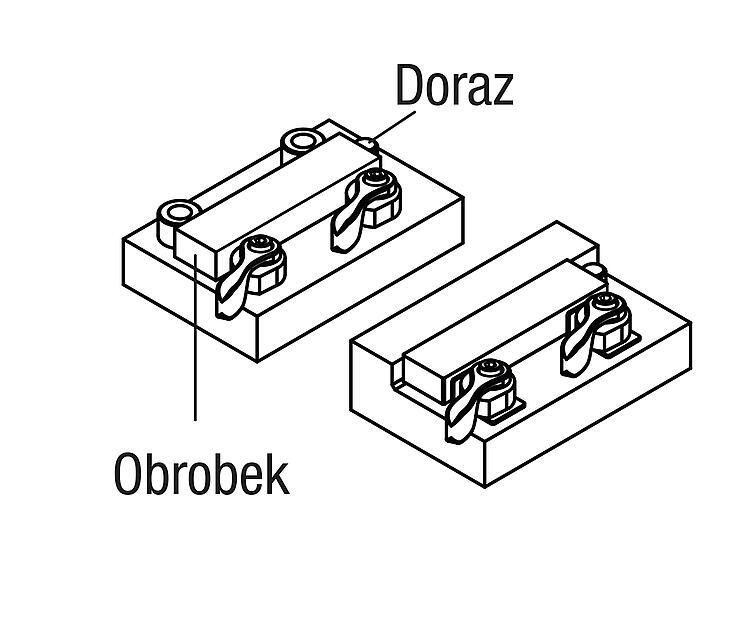

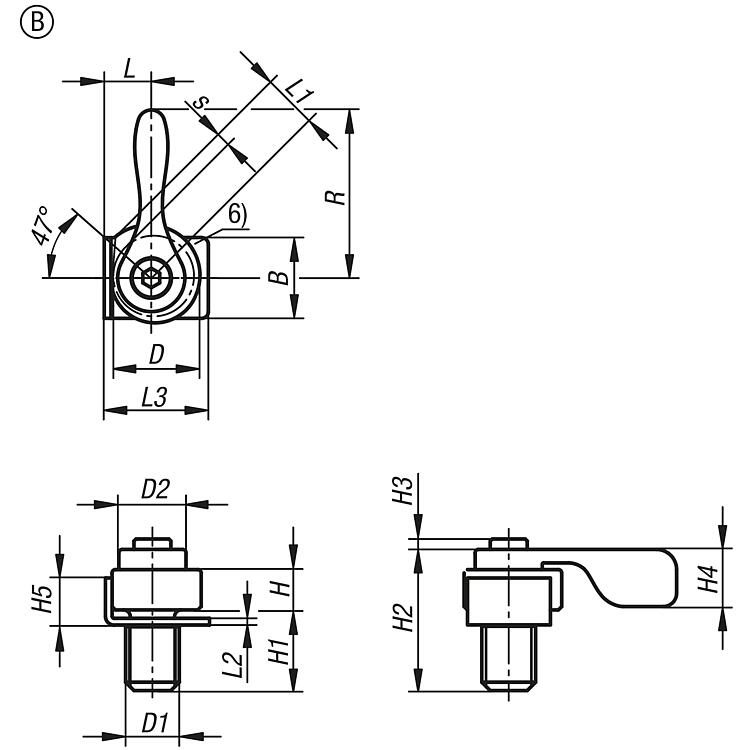

- Upínání bez použití nářadí pomocí upínací pákyPříslušenství:Upínací plech K2050.Odkaz na výkres:(1) upínací šroub
(2) pružný kroužek
(3) upínací páka
(4) imbusový klíč
(5) upínací excentr
(6) upínací plech StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Typ provedení | A | D | D1 | D2 | H | H1 | H2 | H3 | H4 | CAD | Přís. | Cena | Objednat |
|---|
| K2049.080 | A | - | 7,1 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 |  | | 0,00 € | | | K2049.100 | A | - | 8,3 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | | | 0,00 € | | | K2049.120 | A | - | 9,5 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | | | 0,00 € | |
| Objednací číslo | Provedení | L | L1 | R | Zdvih
S | SW | Upínací
síla
(kN) | Doporučený
utahovací moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2049.080 | A | 6 | 8,2 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 0,00 € | | | K2049.100 | A | 7 | 9,5 | 30 | 2,5 | 3 | 0,5 | 3 | | | 0,00 € | | | K2049.120 | A | 8 | 10,9 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 0,00 € | |
|
| Objednací číslo | Provedení | Typ provedení | A | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | CAD | Přís. | Cena | Objednat |
|---|
| K2049.081 | B | - | 7,1 | 12 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 | 7 | | | 0,00 € | | | K2049.101 | B | - | 8,3 | 14 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | 8 | | | 0,00 € | | | K2049.121 | B | - | 9,5 | 16 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | 9 | | | 0,00 € | |
| Objednací číslo | Provedení | L | L1 | L2 | L3 | R | Zdvih
S | SW | Upínací
síla
(kN) | Doporučený
utahovací moment
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2049.081 | B | 6 | 8,2 | 1 | 15,5 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 0,00 € | | | K2049.101 | B | 7 | 9,5 | 1 | 18 | 30 | 2,5 | 3 | 0,5 | 3 | | | 0,00 € | | | K2049.121 | B | 8 | 10,9 | 1 | 20 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 0,00 € | |
|
|
