Staffa verticale

Indietro

Prodotti
- Parti operative | Elementi standard
  - Attrezzi di serraggio
    - Staffa verticale
      - Staffa verticale

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Cementato, brunito e rettificato.Nota:L'altezza di serraggio può essere aumentata con i cilindri di regolazione dell'altezza K0018 e, da K1231.12 a K1231.14 e da K1231.22 a K1231.24, ridotti con supporti a sfera basculante K0282.
I tenditori hanno i seguenti vantaggi:
- serraggio rapido manuale mediante mandrino filettato ed eccentrico elicoidale.
- sostituzione più semplice e veloce del pezzo mediante allontanamento con rotazione della staffa di serraggio.
- versione compatta, quindi poche esigenze di spazio per il serraggio.
- adattamento semplice anche a grandi altezze di serraggio grazie ai cilindri di regolazione dell'altezza.

I tenditori si fissano in due modi:
1) in una cava a T.
2) con il perno filettato M12 direttamente nella piastra, ad es. di un dispositivo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1231 Staffa verticale

224 kB

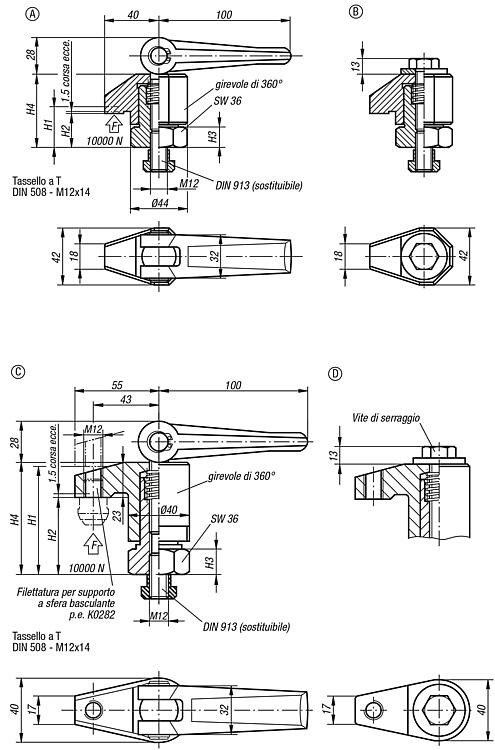

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Altezza di serraggio max. H1	Altezza di serraggio min. H2	H3	H4	Prezzo
K1231.11	A	con maniglia a leva eccentrica	30	25	15	54-59	su richiesta
K1231.12	C	con maniglia a leva eccentrica e filettatura	70	50	15	73-93	su richiesta
K1231.13	C	con maniglia a leva eccentrica e filettatura	98	68	15	91-121	su richiesta
K1231.14	C	con maniglia a leva eccentrica e filettatura	135	95	22	118-158	su richiesta
K1231.21	B	con vite di serraggio	30	25	15	54-59	su richiesta
K1231.22	D	con vite di serraggio e filettatura	70	50	15	73-93	su richiesta
K1231.23	D	con vite di serraggio e filettatura	98	68	15	91-121	su richiesta
K1231.24	D	con vite di serraggio e filettatura	135	95	22	118-158	su richiesta
