Bullone di serraggio di compensazione UNILOCK Dimensione sistema 80 mm
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Acciaio inossidabile.Versione:Superfici funzionali rettificate. Nota:I bulloni di serraggio di compensazione UNILOCK sono adatti per il serraggio e il posizionamento di pezzi e dispositivi. I bulloni di fissaggio possono essere avvitati con il pezzo intercambiabile e adattati ai vari moduli di base.
Con il tipo di forma asse X è possibile compensare una differenza di ± 1 mm nella distanza tra due punti in una direzione. Con il tipo di forma asse XY è possibile compensare una differenza di ± 1 mm nella distanza tra due punti in tutte le direzioni.
I bulloni di serraggio di compensazione UNILOCK, abbinati a viti di fissaggio M10, consentono di ottenere forze di serraggio fino a 35.000 N.

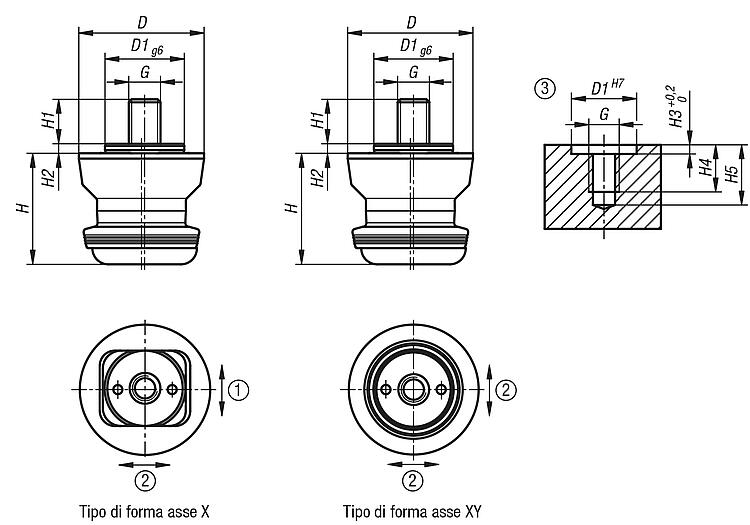

Altri bulloni di fissaggio della stessa dimensione del sistema sono disponibili nei modelli K0967, K1471, K0968 e K0967 con gambo filettato.Montaggio:Vedere il profilo di installazione.Vantaggi:Compensazione dell'interasse di ± 1 mm possibile in una/tutte le direzioni.Fornitura1x bullone di serraggio di compensazione UNILOCK con vite di fissaggio.Nota disegno:
1) Precisione di ripetibilità <0,05 mm 2) Compensazione dell'interasse ± 1 mm 3) Contorno di montaggio
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
