Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Zušlechtěná ocel 1.1191.Provedení: Provedení A brynýrováno.

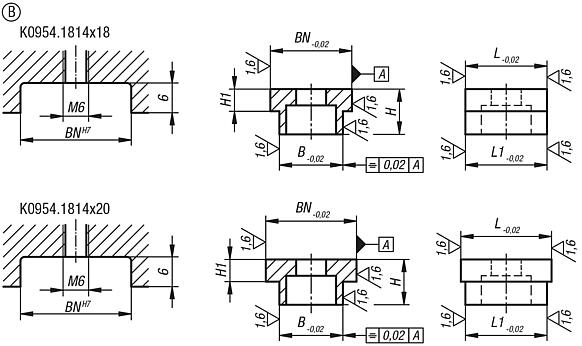

Provedení B bez povrchové úpravy a kalené.
Upozornění:Vodicí vložky do drážek se používají k rychlému a přesnému polohování prvků pro přípravky.
Náročné vyrovnání prvků již není nutné.
Provedení B lze namontovat o 90° pro další vytyčovací rozměr. Vodicí vložku do drážky tak lze používat pro dvě různé šířky drážky.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0954 Vodicí vložky do drážek

244 kB

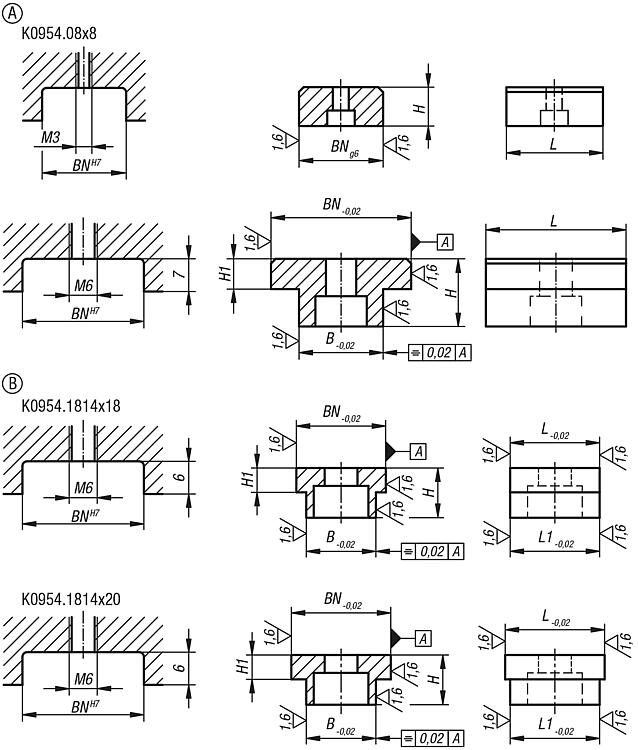

Výkresy (celkový přehled)

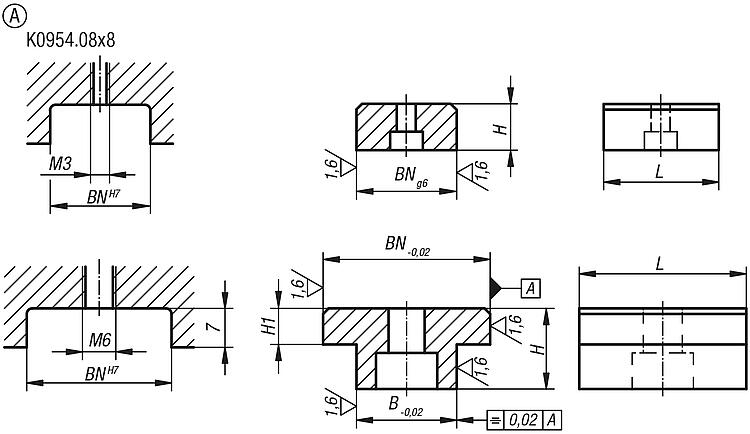

Vodicí vložky do drážek, tvar A, jednoduché

více informací

Výkresy

Vodicí vložky do drážek, tvar A, jednoduché

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	BN=Šířka drážky	B	H	H1	L
K0954.08X8	A	jednoduchá	8	8	8	-	20
K0954.12X20	A	jednoduchá	20	12	14	6	30
K0954.12X22	A	jednoduchá	22	12	14	6	30
K0954.12X30	A	jednoduchá	30	12	14	6	30
K0954.14X20	A	jednoduchá	20	14	14	6	30
K0954.14X22	A	jednoduchá	22	14	14	6	30
K0954.14X30	A	jednoduchá	30	14	14	6	30
K0954.16X20	A	jednoduchá	20	16	14	6	30
K0954.16X22	A	jednoduchá	22	16	14	6	30
K0954.16X30	A	jednoduchá	30	16	14	6	30
K0954.18X20	A	jednoduchá	20	18	14	6	30
K0954.18X22	A	jednoduchá	22	18	14	6	30
K0954.18X30	A	jednoduchá	30	18	14	6	30
K0954.22X20	A	jednoduchá	20	22	14	6	30
K0954.22X22	A	jednoduchá	22	22	14	6	30
K0954.22X30	A	jednoduchá	30	22	14	6	30
