Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01

zpět

Produkty
- Ovládací prvky | normované díly
  - Opěrné, polohovací a dorazové prvky
    - Výškově stavitelné prvky
      - Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Cementační ocel, zušlechtěná ocel nebo nerezová ocel.Provedení: Provedení C / D:
Cementační ocel, vytvrzená, manganfosfátována.
Hloubka cementované vrstvy Eht (450 HV 1) 0,2+0,2.
Tvrdost povrchu (550 + 100) HV 10

provedení G:
zušlechtěná ocel, zušlechtěno (350 + 80) HV 30, manganfosfátována.

Provedení C / D / G:
nerezová ocel, bez povrchové úpravy.
Upozornění:Pro podélné díry by měly být použity kuželové pánvičky provedení G.Odkaz na výkres:

Provedení C: kulová podložka
Provedení D: kuželová pánvička
Provedení G: kuželová pánvička

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0729 Kulové podložky, kuželové pánvičky DIN 6319, vydání 10/01

192 kB

Přehled norem spojovacích prvků

716 kB

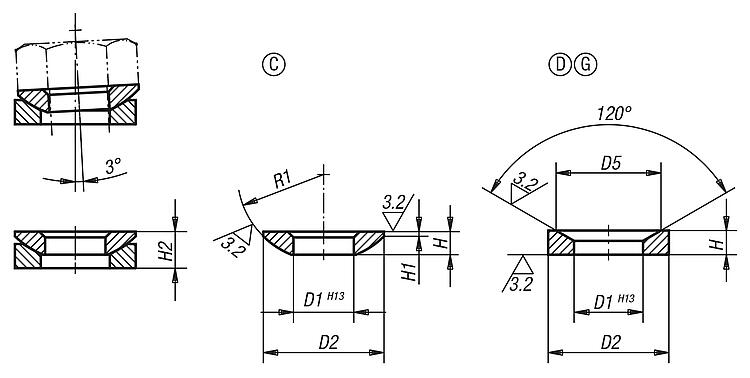

Výkresy (celkový přehled)

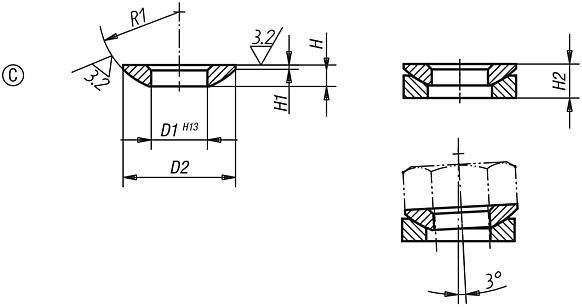

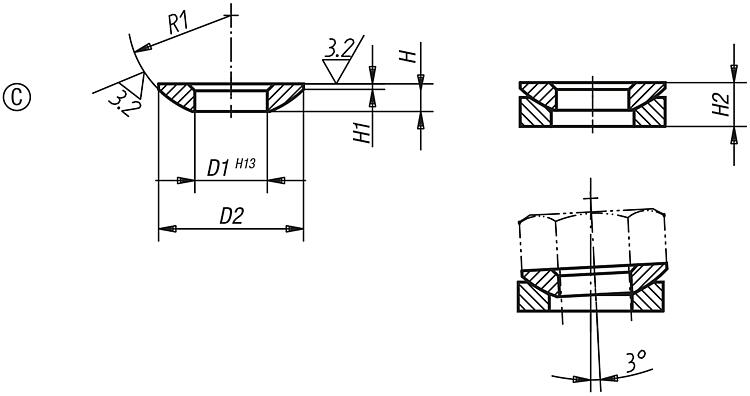

Podložky s kulovou plochou, provedení C DIN 6319, vydání 10/01

více informací

Výkresy

Podložky s kulovou plochou, provedení C DIN 6319, vydání 10/01

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení	D1	D2	H	H1	R1	Zatížitelnost max. kN (jen při statickém zatížení)
K0729.105	cementační ocel	C	5,25	10,5	2	0,4	7,5	6,5
K0729.106	cementační ocel	C	6,4	12	2,3	0,7	9	9
K0729.108	cementační ocel	C	8,4	17	3,2	0,6	12	17
K0729.110	cementační ocel	C	10,5	21	4	0,8	15	26
K0729.112	cementační ocel	C	13	24	4,6	1,1	17	38
K0729.114	cementační ocel	C	15	28	5	1,2	22	53
K0729.116	cementační ocel	C	17	30	5,3	1,3	22	73
K0729.120	cementační ocel	C	21	36	6,3	2	27	117
K0729.124	cementační ocel	C	25	44	8,2	2,4	32	168
K0729.130	cementační ocel	C	31	56	11,2	3,6	41	269
K0729.136	cementační ocel	C	37	68	14	4,6	50	394
K0729.142	cementační ocel	C	43	78	17	6,5	58	542
K0729.148	cementační ocel	C	50	92	21	8	67	714
K0729.156	cementační ocel	C	58	103	23	9,5	79	960
K0729.164	cementační ocel	C	66	120	27	12	93	1269
K0729.0106	nerezová ocel	C	6,4	12	2,3	0,7	9	6
K0729.0108	nerezová ocel	C	8,4	17	3,2	0,6	12	12
K0729.0110	nerezová ocel	C	10,5	21	4	0,8	15	16
K0729.0112	nerezová ocel	C	13	24	4,6	1,1	17	24
K0729.0116	nerezová ocel	C	17	30	5,3	1,3	22	45
K0729.0120	nerezová ocel	C	21	36	6,3	2	27	71
K0729.0124	nerezová ocel	C	25	44	8,2	2,4	32	105
K0729.0130	nerezová ocel	C	31	56	11,2	3,6	41	191
K0729.0136	nerezová ocel	C	37	68	14	4,6	50	-
K0729.0142	nerezová ocel	C	43	78	17	6,5	58	-
K0729.0148	nerezová ocel	C	50	92	21	8	67	-

Kuželové pánvičky v provedení D DIN 6319, vydání 10/01

více informací

Výkresy

Kuželové pánvičky v provedení D DIN 6319, vydání 10/01

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení	D1	D2	D5	H	H2	Zatížitelnost max. kN (jen při statickém zatížení)
K0729.205	cementační ocel	D	6	10,5	9,25	2,1	3,1	6,5
K0729.206	cementační ocel	D	7,1	12	11	2,8	4	9
K0729.208	cementační ocel	D	9,6	17	14,5	3,5	5,6	17
K0729.210	cementační ocel	D	12	21	18,5	4,2	6,3	26
K0729.212	cementační ocel	D	14,2	24	20	5	8	38
K0729.214	cementační ocel	D	16,5	28	24,8	5,6	8,2	53
K0729.216	cementační ocel	D	19	30	26	6,2	9,3	73
K0729.220	cementační ocel	D	23,2	36	31	7,5	11,6	117
K0729.224	cementační ocel	D	28	44	37	9,5	15	168
K0729.230	cementační ocel	D	35	56	49	12	18,9	269
K0729.236	cementační ocel	D	42	68	60	15	23,3	394
K0729.242	cementační ocel	D	49	78	70	18	28,3	542
K0729.248	cementační ocel	D	56	92	82	22	35,2	714
K0729.256	cementační ocel	D	65	103	92	25	39,7	960
K0729.264	cementační ocel	D	75	120	110	30	46,5	1269
K0729.0206	nerezová ocel	D	7,1	12	11	2,8	4	6
K0729.0208	nerezová ocel	D	9,6	17	14,5	3,5	5,6	12
K0729.0210	nerezová ocel	D	12	21	18,5	4,2	6,3	16
K0729.0212	nerezová ocel	D	14,2	24	20	5	8	24
K0729.0216	nerezová ocel	D	19	30	26	6,2	9,3	45
K0729.0220	nerezová ocel	D	23,2	36	31	7,5	11,6	71
K0729.0224	nerezová ocel	D	28	44	37	9,5	15	105
K0729.0230	nerezová ocel	D	35	56	49	12	18,9	191
K0729.0236	nerezová ocel	D	42	68	60	15	23,3	-
K0729.0242	nerezová ocel	D	49	78	70	18	28,3	-
K0729.0248	nerezová ocel	D	56	92	82	22	35,2	-

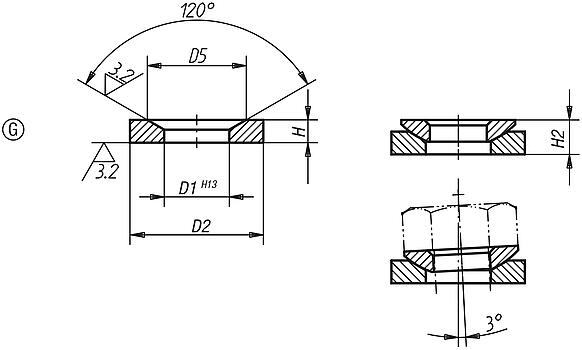

Kónické pánvičky, provedení G, D4>D3, DIN 6319, vydání 10/01

více informací

Výkresy

Kónické pánvičky, provedení G, D4>D3, DIN 6319, vydání 10/01

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	Provedení	D1	D2	D5	H	H2	Zatížitelnost max. kN (jen při statickém zatížení)
K0729.305	zušlechtěná ocel	G	6	15	9,25	2,5	3,5	6,5
K0729.306	zušlechtěná ocel	G	7,1	17	11	4	5,2	9
K0729.308	zušlechtěná ocel	G	9,6	24	14,5	5	6,8	17
K0729.310	zušlechtěná ocel	G	12	30	18,5	5	7,1	26
K0729.312	zušlechtěná ocel	G	14,2	36	20	6	9	38
K0729.314	zušlechtěná ocel	G	16,5	40	24,8	6	8,6	53
K0729.316	zušlechtěná ocel	G	19	44	26	7	10,1	73
K0729.320	zušlechtěná ocel	G	23,2	50	31	8	12	117
K0729.324	zušlechtěná ocel	G	28	60	37	10	15,5	168
K0729.330	zušlechtěná ocel	G	35	68	49	12	18,7	269
K0729.336	zušlechtěná ocel	G	42	80	60	12	20,3	394
K0729.0306	nerezová ocel	G	7,1	17	11	4	5,2	6
K0729.0308	nerezová ocel	G	9,6	24	14,5	5	6,8	12
K0729.0310	nerezová ocel	G	12	30	18,5	5	7,1	16
K0729.0312	nerezová ocel	G	14,2	36	20	6	9	24
K0729.0316	nerezová ocel	G	19	44	26	7	10,1	45
K0729.0320	nerezová ocel	G	23,2	50	31	8	12	71
K0729.0324	nerezová ocel	G	28	60	37	10	15,5	105
K0729.0330	nerezová ocel	G	35	68	49	12	18,7	191
