Opěrné čepy z oceli, zušlechtěné a brynýrováné

zpět

Produkty
- Ovládací prvky | normované díly
  - Opěrné, polohovací a dorazové prvky
    - Uchycovací čepy, opěrné čepy
      - Opěrné čepy z oceli, zušlechtěné a brynýrováné

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Korpus ze zušlechtěné oceli.Provedení: Korpus kalen a brynýrován.Upozornění:Opěrné čepy se využívají k uchycení neopracovaných i opracovaných dílů. A navíc mohou sloužit jako zarážky a tlačné prvky při výrobě nástrojů a přípravků.

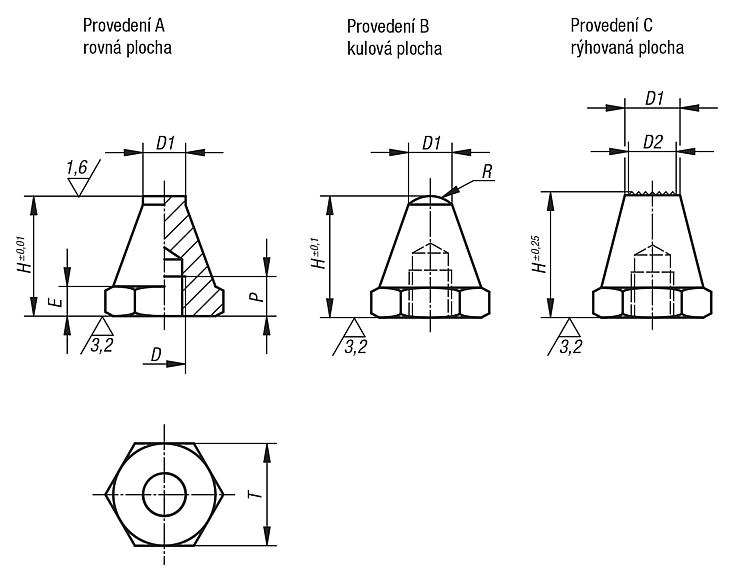

Do závitu D je možné našroubovat a vlepit závitové kolíky nebo šrouby. Tak je možné získat jednoduchým způsobem opěrku s vnějším závitem.Odkaz na výkres:

Provedení A: rovná plocha
Provedení B: kulová plocha
Provedení C: rýhovaná plocha

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0294 Opěrné čepy z oceli, zušlechtěné a brynýrováné

181 kB

Výkresy (celkový přehled)

Opěrné čepy z oceli, provedení A, rovinná plocha

více informací

Výkresy

Opěrné čepy z oceli, provedení A, rovinná plocha

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	E	H	P	SW
K0294.106012	A	M6	6	3	12,5	4	11
K0294.106025	A	M6	6	3	25	7	11
K0294.108015	A	M8	8	4	15	6	13
K0294.108030	A	M8	8	4	30	9	13
K0294.110020	A	M10	10	5	20	9	17
K0294.110040	A	M10	10	5	40	13	17
K0294.112025	A	M12	12	6	25	11	19
K0294.112050	A	M12	12	6	50	16	19
K0294.116030	A	M16	16	8	30	12	24
K0294.116060	A	M16	16	8	60	20	24

Opěrné čepy z oceli, provedení B kulová plocha

více informací

Výkresy

Opěrné čepy z oceli, provedení B kulová plocha

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	E	H	P	R	SW
K0294.206012	B	M6	6	3	12,5	4	5	11
K0294.206025	B	M6	6	3	25	7	5	11
K0294.208015	B	M8	8	4	15	6	8,5	13
K0294.208030	B	M8	8	4	30	9	8,5	13
K0294.210020	B	M10	10	5	20	9	9	17
K0294.210040	B	M10	10	5	40	13	9	17
K0294.212025	B	M12	12	6	25	11	12,75	19
K0294.212050	B	M12	12	6	50	16	12,75	19
K0294.216030	B	M16	16	8	30	12	17	24
K0294.216060	B	M16	16	8	60	20	17	24

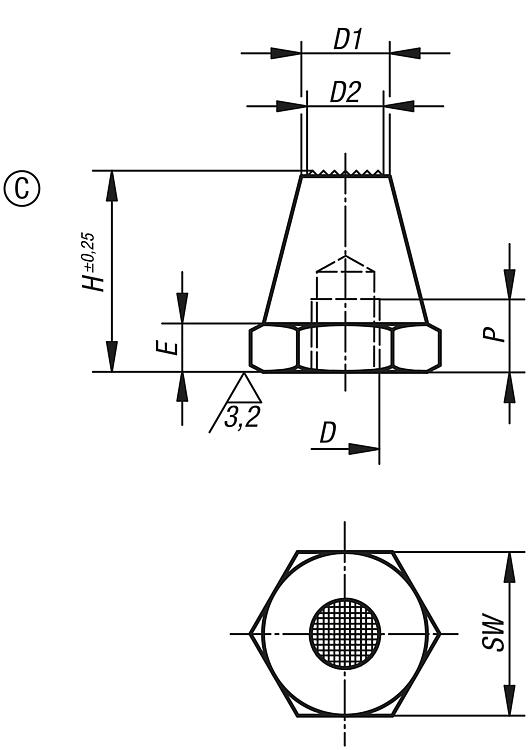

Opěrné čepy z oceli, provedení C, vroubkovaná plocha

více informací

Výkresy

Opěrné čepy z oceli, provedení C, vroubkovaná plocha

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	E	H	P	SW
K0294.306012	C	M6	6	5	3	12,5	4	11
K0294.306025	C	M6	6	5	3	25	7	11
K0294.308015	C	M8	8	6	4	15	6	13
K0294.308030	C	M8	8	6	4	30	9	13
K0294.310020	C	M10	10	8	5	20	9	17
K0294.310040	C	M10	10	8	5	40	13	17
K0294.312025	C	M12	12	9,5	6	25	11	19
K0294.312050	C	M12	12	9,5	6	50	16	19
K0294.316030	C	M16	16	13	8	30	12	24
K0294.316060	C	M16	16	13	8	60	20	24
