Opěrné čepy s kulovou koncovkou, provedení A

zpět

Produkty
- Upínací technika
  - Obrobek upínací technika
    - Polohovací prvky
      - Opěrné čepy s kulovou koncovkou, provedení A

Popis zboží/obrázky produktu

PopisMateriál:

Nástrojová ocel nebo nerezová ocel 1.4305.

Provedení: Ocel tvrzená a broušená.
Nerezová ocel broušená a kolsterizovaná.Upozornění:Opěrné čepy s kulovou koncovkou jsou optimálně uzpůsobeny k nasouvání. Sklon sevření nazývaný také zásuvkový efekt, který vzniká při šikmém nasouvání upínané části, je minimalizován díky kulové čepové koncovce (viz také schéma spojování 1).Odkaz na výkres:

1) Vnitřní závit, jednostranný se slepým otvorem
2) Vnitřní závit oboustranný se slepým otvorem
3) Vnitřní závit oboustranný s průchozím otvorem

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0350 Opěrné čepy s kulovou koncovkou, provedení A

248 kB

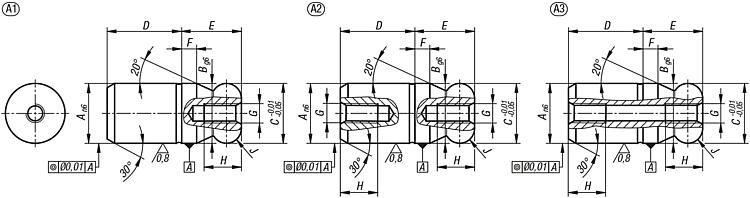

Výkresy (celkový přehled)

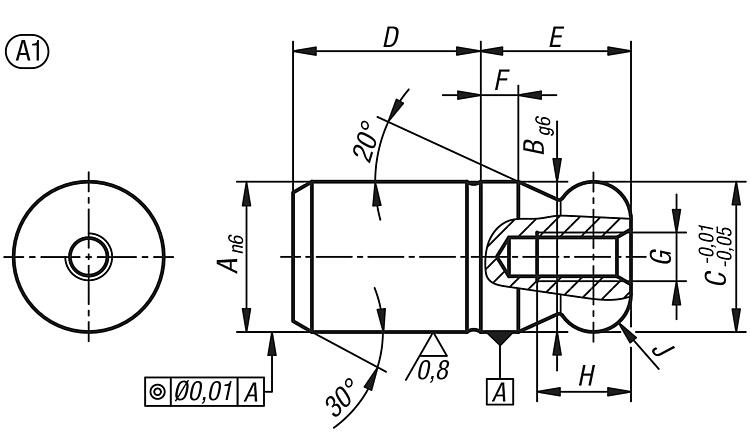

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, jednostranný se slepým otvorem

více informací

Výkresy

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, jednostranný se slepým otvorem

Výběr/filtr zboží

Objednací číslo	Materiál	A	B	C	D	E	F	G	H	J	Provedení 1	Závitový otvor jádra
K0350.05	nástrojová ocel	5	5	5	6	5	2	M2,5	4,5	R 1	-	Slepý otvor
K0350.06	nástrojová ocel	6	6	6	8	6	2	M3	5	R 1	-	Slepý otvor
K0350.08	nástrojová ocel	8	8	8	10	8	2	M3	6	R 2	-	Slepý otvor
K0350.10	nástrojová ocel	10	10	10	13	10	2,5	M3	6	R 2,5	-	Slepý otvor
K0350.12	nástrojová ocel	12	12	12	15	12	3	M4	8	R 3	-	Slepý otvor
K0350.14	nástrojová ocel	14	14	14	17	14	3,5	M4	8	R 3,5	-	Slepý otvor
K0350.16	nástrojová ocel	16	16	16	20	16	4	M5	10	R 4	-	Slepý otvor
K0350.20	nástrojová ocel	20	20	20	25	20	5	M5	10	R 5	-	Slepý otvor
K0350.25	nástrojová ocel	25	25	25	25	25	6	M5	10	R 6	-	Slepý otvor
K0350.30	nástrojová ocel	30	30	30	30	30	8	M6	12	R 8	-	Slepý otvor
K0350.40	nástrojová ocel	40	40	40	40	40	10	M6	12	R 10	-	Slepý otvor
K0350.50	nástrojová ocel	50	50	50	50	50	12	M6	12	R 12	-	Slepý otvor
K0350.505	nerezová ocel	5	5	5	6	5	2	M2,5	4,5	R 1	-	Slepý otvor
K0350.506	nerezová ocel	6	6	6	8	6	2	M3	5	R 1	-	Slepý otvor
K0350.508	nerezová ocel	8	8	8	10	8	2	M3	6	R 2	-	Slepý otvor
K0350.510	nerezová ocel	10	10	10	13	10	2,5	M3	6	R 2,5	-	Slepý otvor
K0350.512	nerezová ocel	12	12	12	15	12	3	M4	8	R 3	-	Slepý otvor
K0350.514	nerezová ocel	14	14	14	17	14	3,5	M4	8	R 3,5	-	Slepý otvor
K0350.516	nerezová ocel	16	16	16	20	16	4	M5	10	R 4	-	Slepý otvor
K0350.520	nerezová ocel	20	20	20	25	20	5	M5	10	R 5	-	Slepý otvor

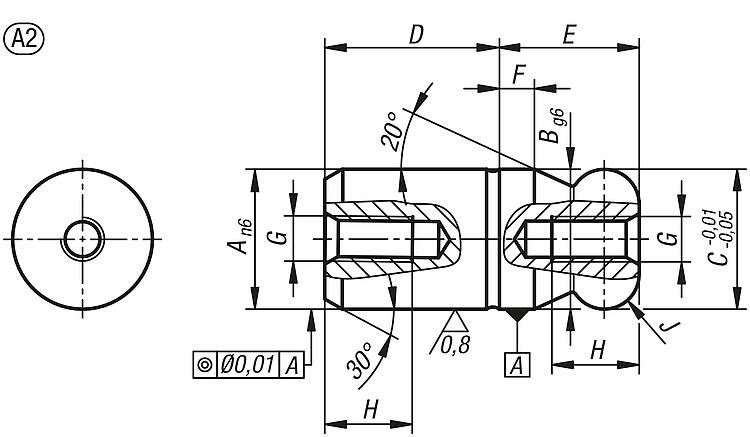

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit oboustranný se slepým otvorem

více informací

Výkresy

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit oboustranný se slepým otvorem

Výběr/filtr zboží

Objednací číslo	Materiál	A	B	C	D	E	F	G	H	J	Provedení 1	Závitový otvor jádra
K0350.1002	nástrojová ocel	10	10	10	13	10	2,5	M3	6	R 2,5	-	Slepý otvor
K0350.1202	nástrojová ocel	12	12	12	15	12	3	M4	8	R 3	-	Slepý otvor
K0350.1402	nástrojová ocel	14	14	14	17	14	3,5	M4	8	R 3,5	-	Slepý otvor
K0350.1602	nástrojová ocel	16	16	16	20	16	4	M5	10	R 4	-	Slepý otvor
K0350.2002	nástrojová ocel	20	20	20	25	20	5	M5	10	R 5	-	Slepý otvor
K0350.2502	nástrojová ocel	25	25	25	25	25	6	M5	10	R 6	-	Slepý otvor
K0350.3002	nástrojová ocel	30	30	30	30	30	8	M6	12	R 8	-	Slepý otvor
K0350.4002	nástrojová ocel	40	40	40	40	40	10	M6	12	R 10	-	Slepý otvor
K0350.5002	nástrojová ocel	50	50	50	50	50	12	M6	12	R 12	-	Slepý otvor
K0350.51002	nerezová ocel	10	10	10	13	10	2,5	M3	6	R 2,5	-	Slepý otvor
K0350.51202	nerezová ocel	12	12	12	15	12	3	M4	8	R 3	-	Slepý otvor
K0350.51402	nerezová ocel	14	14	14	17	14	3,5	M4	8	R 3,5	-	Slepý otvor
K0350.51602	nerezová ocel	16	16	16	20	16	4	M5	10	R 4	-	Slepý otvor
K0350.52002	nerezová ocel	20	20	20	25	20	5	M5	10	R 5	-	Slepý otvor

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, oboustranný s průběžným otvorem

více informací

Výkresy

Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, oboustranný s průběžným otvorem

Výběr/filtr zboží

Objednací číslo	Materiál	A	B	C	D	E	F	G	H	J	Provedení 1	Závitový otvor jádra
K0350.0502	nástrojová ocel	5	5	5	6	5	2	M2,5	4,5	R 1	-	Průchozí otvor
K0350.0602	nástrojová ocel	6	6	6	8	6	2	M3	5	R 1	-	Průchozí otvor
K0350.0802	nástrojová ocel	8	8	8	10	8	2	M3	6	R 2	-	Průchozí otvor
K0350.50502	nerezová ocel	5	5	5	6	5	2	M2,5	4,5	R 1	-	Průchozí otvor
K0350.50602	nerezová ocel	6	6	6	8	6	2	M3	5	R 1	-	Průchozí otvor
K0350.50802	nerezová ocel	8	8	8	10	8	2	M3	6	R 2	-	Průchozí otvor
