    - Schnellspanner vertikal mit Winkelfuß und verstellbarer Andruckspindel

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.
Andruckspindel und Muttern phosphatiert.
Kunststoffgriff ölbeständig.Hinweis:Der Öffnungswinkel von Haltearm und Griff kann durch Neupositionieren oder Entfernen des Anschlagstiftes verkleinert bzw. vergrößert werden.

Bei der Ausführung K0062.0100 wird ein Neoprendruckstück mitgeliefert.Zubehör:K0100
K0101
K0102
K0103
K0106

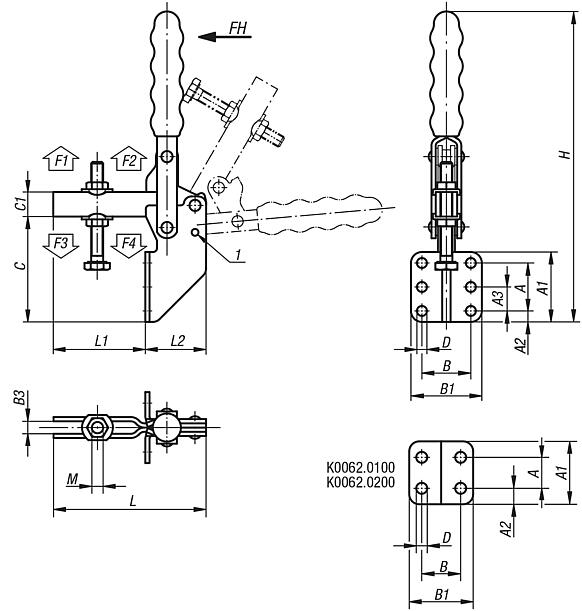

K0107Zeichnungshinweis:

1) Position 1

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0062 Schnellspanner vertikal mit Winkelfuß und verstellbarer Andruckspindel

180 kB

Technischer Hinweis

2,8 MB

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Öffnungswinkel Haltearm Position 1	Öffnungswinkel Haltearm ohne Anschlag	Öffnungswinkel Griff Position 1	Öffnungswinkel Griff ohne Anschlag	passender Kunststoffgriff
K0062.0100	80°	190°	60°	100°	K0100.16
K0062.0200	105°	175°	70°	95°	K0100.22
K0062.0300	105°	160°	65°	90°	K0100.28

Bestellnummer	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	Handkraft FH N	Haltekraft F1 N	Haltekraft F2 N	Spannkraft F3 N	Spannkraft F4 N
K0062.0100	14	29	7,5	-	17,5	28	5,5	44	9,5	4,8	122	67	31	36	M5x35	80	700	1000	500	800
K0062.0200	19	35	8	-	26	42	6,3	64	12,7	5,5	170	79	35	44	M6x50	100	1000	2200	950	1350
K0062.0300	35	51	8	16	35	51	8,8	82	19	6,8	235	143	92	51	M8x60	130	2000	3700	900	1850
