K0153Bouton étoile avec insert acier saillant |
retour |
|
|

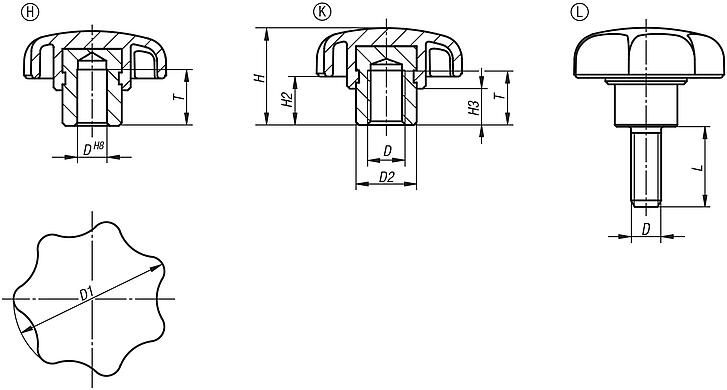

DescriptionMatière :Thermoplastique, noir.
Inserts classe de résistance 5.8 ou Inox 1.4305. Finition :Pièces en acier zingué passivé bleu ou acier inoxydableNota :Les boutons étoile avec insert acier saillant se prêtent particulièrement aux goupillages transversaux, comme version à trou borgne lisse ou taraudée.Indication de dessin :Forme H : insert avec trou borgne
Forme K : douille taraudée
Forme L : avec filetage TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

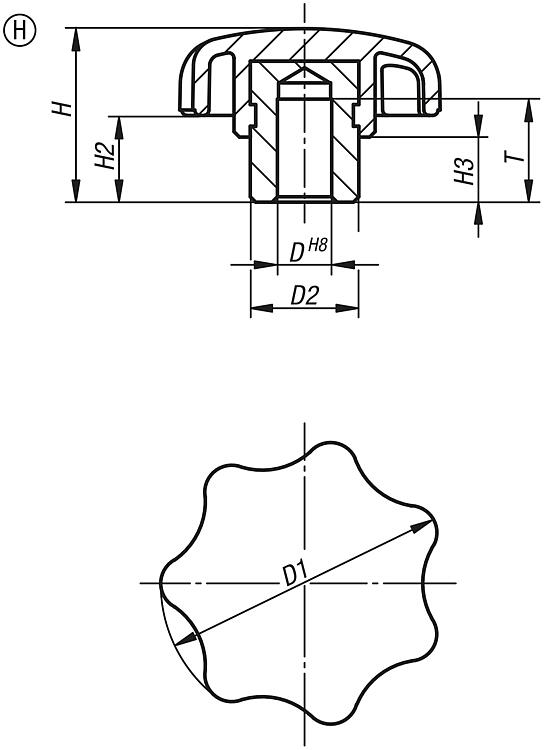

Bouton étoile, forme H, avec douille acier saillante et insert avec trou borgne
|
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière des composants | D | D1 | D2 | H | H2 | H3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0153.105 | H | acier | 5 | 25 | 10 | 17 | 9 | 7 | 9,5 |  | | Sur demande | | | K0153.106 | H | acier | 6 | 32 | 13,5 | 21 | 11 | 9,5 | 12,5 | | | Sur demande | | | K0153.1061 | H | acier | 6 | 40 | 13,5 | 25 | 13 | 10 | 12,5 | | | Sur demande | | | K0153.108 | H | acier | 8 | 40 | 13,5 | 25 | 13 | 10 | 12,5 | | | Sur demande | | | K0153.1081 | H | acier | 8 | 50 | 19 | 32 | 17 | 12 | 19,5 | | | Sur demande | | | K0153.110 | H | acier | 10 | 50 | 19 | 32 | 17 | 12 | 19,5 | | | Sur demande | | | K0153.1101 | H | acier | 10 | 63 | 19 | 37 | 18 | 12 | 19,5 | | | Sur demande | | | K0153.112 | H | acier | 12 | 63 | 19 | 37 | 18 | 12 | 19,5 | | | Sur demande | | | K0153.116 | H | acier | 16 | 63 | 23 | 40 | 21 | 15 | 24,5 | | | Sur demande | |
|
Bouton étoile, forme K, avec douille taraudée saillante en acier |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | Matière des composants | D | D1 | D2 | H | H2 | H3 | T | CAO | Acc. | Prix | Commander |
|---|
| K0153.205 | K | acier | M5 | 25 | 10 | 17 | 9 | 7 | 9 | | | Sur demande | | | K0153.206 | K | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 12 | | | Sur demande | | | K0153.2061 | K | acier | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | Sur demande | | | K0153.208 | K | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | Sur demande | | | K0153.2081 | K | acier | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | Sur demande | | | K0153.210 | K | acier | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | Sur demande | | | K0153.2101 | K | acier | M10 | 63 | 19 | 37 | 18 | 12 | 17 | | | Sur demande | | | K0153.212 | K | acier | M12 | 63 | 19 | 37 | 18 | 12 | 17 | | | Sur demande | | | K0153.216 | K | acier | M16 | 63 | 23 | 40 | 21 | 15 | 23 | | | Sur demande | | | K0153.305 | K | acier inoxydable | M5 | 25 | 10 | 17 | 9 | 7 | 9 | | | Sur demande | | | K0153.306 | K | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 12 | | | Sur demande | | | K0153.3061 | K | acier inoxydable | M6 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | Sur demande | | | K0153.308 | K | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 12 | | | Sur demande | | | K0153.3081 | K | acier inoxydable | M8 | 50 | 19 | 32 | 17 | 12 | 17 | | | Sur demande | | | K0153.310 | K | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 17 | | | Sur demande | | | K0153.3101 | K | acier inoxydable | M10 | 63 | 19 | 37 | 18 | 12 | 17 | | | Sur demande | | | K0153.312 | K | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 17 | | | Sur demande | | | K0153.316 | K | acier inoxydable | M16 | 63 | 23 | 40 | 21 | 15 | 23 | | | Sur demande | |
|

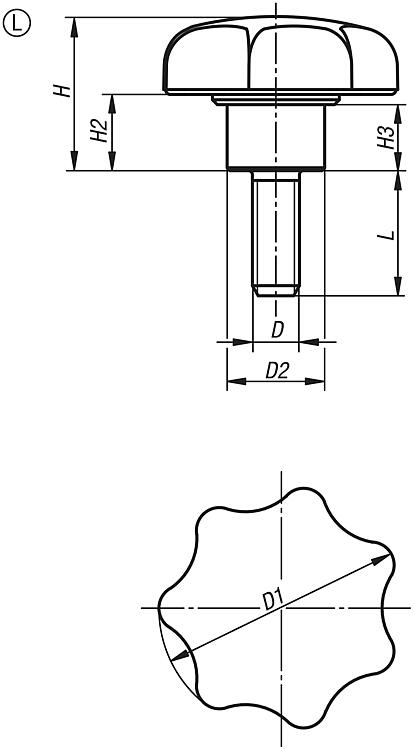

Bouton étoile, forme L, avec insert acier saillant avec filetage |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | Matière des composants | D | D1 | D2 | H | H2 | H3 | L | CAO | Acc. | Prix | Commander |
|---|
| K0153.405X10 | L | acier | M5 | 25 | 10 | 17 | 9 | 7 | 10 | | | Sur demande | | | K0153.405X15 | L | acier | M5 | 25 | 10 | 17 | 9 | 7 | 15 | | | Sur demande | | | K0153.405X20 | L | acier | M5 | 25 | 10 | 17 | 9 | 7 | 20 | | | Sur demande | | | K0153.406X10 | L | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 10 | | | Sur demande | | | K0153.406X15 | L | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 15 | | | Sur demande | | | K0153.406X20 | L | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 20 | | | Sur demande | | | K0153.406X25 | L | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 25 | | | Sur demande | | | K0153.406X30 | L | acier | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 30 | | | Sur demande | | | K0153.408X15 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | | | Sur demande | | | K0153.408X20 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | | | Sur demande | | | K0153.408X25 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | | | Sur demande | | | K0153.408X30 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 30 | | | Sur demande | | | K0153.408X40 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | | | Sur demande | | | K0153.408X50 | L | acier | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | | | Sur demande | | | K0153.410X20 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 20 | | | Sur demande | | | K0153.410X25 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 25 | | | Sur demande | | | K0153.410X30 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 30 | | | Sur demande | | | K0153.410X40 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 40 | | | Sur demande | | | K0153.410X50 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 50 | | | Sur demande | | | K0153.410X60 | L | acier | M10 | 50 | 19 | 32 | 17 | 12 | 60 | | | Sur demande | | | K0153.412X20 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 20 | | | Sur demande | | | K0153.412X25 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 25 | | | Sur demande | | | K0153.412X30 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 30 | | | Sur demande | | | K0153.412X40 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 40 | | | Sur demande | | | K0153.412X50 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 50 | | | Sur demande | | | K0153.412X60 | L | acier | M12 | 63 | 19 | 37 | 18 | 12 | 60 | | | Sur demande | | | K0153.505X10 | L | acier inoxydable | M5 | 25 | 10 | 17 | 9 | 7 | 10 | | | Sur demande | | | K0153.505X15 | L | acier inoxydable | M5 | 25 | 10 | 17 | 9 | 7 | 15 | | | Sur demande | | | K0153.505X20 | L | acier inoxydable | M5 | 25 | 10 | 17 | 9 | 7 | 20 | | | Sur demande | | | K0153.506X10 | L | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 10 | | | Sur demande | | | K0153.506X15 | L | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 15 | | | Sur demande | | | K0153.506X20 | L | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 20 | | | Sur demande | | | K0153.506X25 | L | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 25 | | | Sur demande | | | K0153.506X30 | L | acier inoxydable | M6 | 32 | 13,5 | 21 | 11 | 9,5 | 30 | | | Sur demande | | | K0153.508X15 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 15 | | | Sur demande | | | K0153.508X20 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 20 | | | Sur demande | | | K0153.508X25 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 25 | | | Sur demande | | | K0153.508X30 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 30 | | | Sur demande | | | K0153.508X40 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 40 | | | Sur demande | | | K0153.508X50 | L | acier inoxydable | M8 | 40 | 13,5 | 25 | 13 | 10 | 50 | | | Sur demande | | | K0153.510X20 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 20 | | | Sur demande | | | K0153.510X25 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 25 | | | Sur demande | | | K0153.510X30 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 30 | | | Sur demande | | | K0153.510X40 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 40 | | | Sur demande | | | K0153.510X50 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 50 | | | Sur demande | | | K0153.510X60 | L | acier inoxydable | M10 | 50 | 19 | 32 | 17 | 12 | 60 | | | Sur demande | | | K0153.512X20 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 20 | | | Sur demande | | | K0153.512X25 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 25 | | | Sur demande | | | K0153.512X30 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 30 | | | Sur demande | | | K0153.512X40 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 40 | | | Sur demande | | | K0153.512X50 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 50 | | | Sur demande | | | K0153.512X60 | L | acier inoxydable | M12 | 63 | 19 | 37 | 18 | 12 | 60 | | | Sur demande | |
|
