Poignée étoile quatre lobes plate

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Poignée étoile quatre lobes plate

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Excellente sécurité de prise, ainsi qu’un design séduisant sont les facteurs d’une fonctionnalité parfaite. La forme plate convient pour les environnements de taille réduite.Matière, Finition :Corps rond en thermoplastique dur, noir.
Revêtement en thermoplastique souple, noir.
Zingué, taraudage en laiton.
Filetage en acier de classe de résistance 5.8 zingué.Nota :Les poignées étoile quatre lobes plates SYMPA TOUCH sont disponibles en 5 tailles avec taraudage et filetage.Sur demande :Autres filetages, longueurs de vis, modèles et coloris.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0278 Poignée étoile quatre lobes plate

177 kB

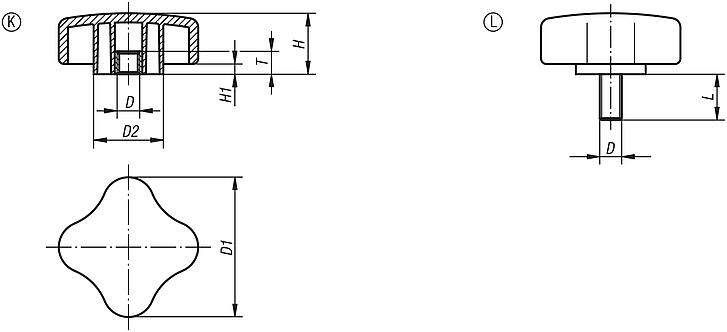

Dessins (aperçu complet)

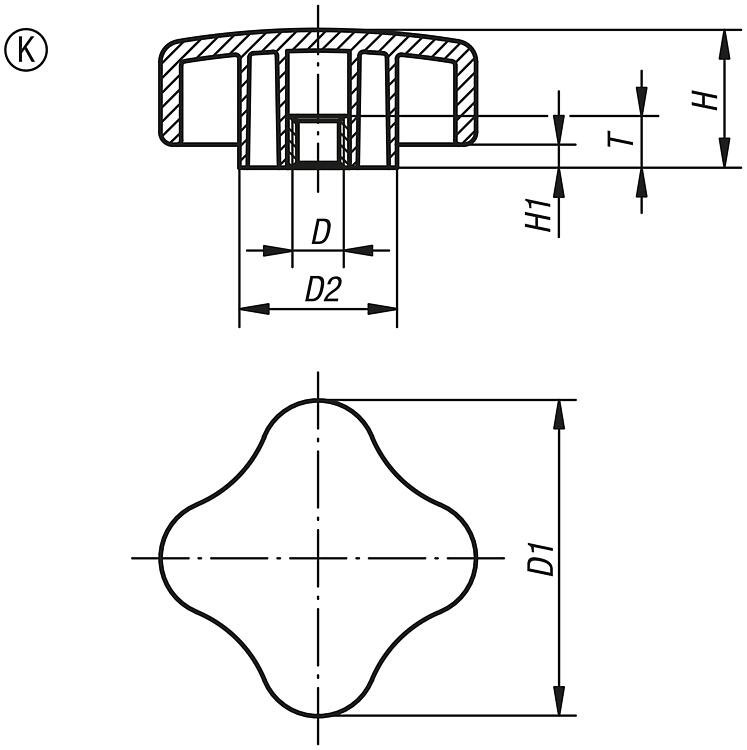

Poignée quatre étoiles plate avec taraudage

plus d'infos

Dessins

Poignée quatre étoiles plate avec taraudage

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
K0278.3505	K	M5	35,5	14,2	15,5	2,8	12,5	Sur demande
K0278.3506	K	M6	35,5	14,2	15,5	2,8	12,5	Sur demande
K0278.4405	K	M5	44,5	17,5	19,3	3,3	12,5	Sur demande
K0278.4406	K	M6	44,5	17,5	19,3	3,3	12,5	Sur demande
K0278.4408	K	M8	44,5	17,5	19,3	3,3	12,5	Sur demande
K0278.4410	K	M10	44,5	17,5	19,3	3,3	12,5	Sur demande
K0278.5005	K	M5	50,8	23,6	22,1	3,8	12,5	Sur demande
K0278.5006	K	M6	50,8	23,6	22,1	3,8	12,5	Sur demande
K0278.5008	K	M8	50,8	23,6	22,1	3,8	12,5	Sur demande
K0278.5010	K	M10	50,8	23,6	22,1	3,8	12,5	Sur demande
K0278.6306	K	M6	63,5	31,7	27,7	4,6	12,5	Sur demande
K0278.6308	K	M8	63,5	31,7	27,7	4,6	12,5	Sur demande
K0278.6310	K	M10	63,5	31,7	27,7	4,6	12,5	Sur demande
K0278.6312	K	M12	63,5	31,7	27,7	4,6	12,5	Sur demande
K0278.7608	K	M8	76,2	38,1	33,3	5,6	12,5	Sur demande
K0278.7610	K	M10	76,2	38,1	33,3	5,6	12,5	Sur demande
K0278.7612	K	M12	76,2	38,1	33,3	5,6	12,5	Sur demande

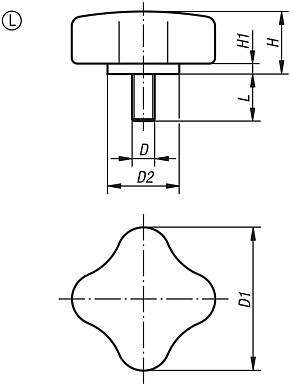

Poignée quatre étoiles plate avec filetage

plus d'infos

Dessins

Poignée quatre étoiles plate avec filetage

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	L	Prix
K0278.3506X15	L	M6	35,5	14,2	15,5	2,8	15	Sur demande
K0278.3506X20	L	M6	35,5	14,2	15,5	2,8	20	Sur demande
K0278.3506X25	L	M6	35,5	14,2	15,5	2,8	25	Sur demande
K0278.3506X35	L	M6	35,5	14,2	15,5	2,8	35	Sur demande
K0278.4406X15	L	M6	44,5	17,5	19,3	3,3	15	Sur demande
K0278.4406X20	L	M6	44,5	17,5	19,3	3,3	20	Sur demande
K0278.4406X25	L	M6	44,5	17,5	19,3	3,3	25	Sur demande
K0278.4406X35	L	M6	44,5	17,5	19,3	3,3	35	Sur demande
K0278.4408X16	L	M8	44,5	17,5	19,3	3,3	16	Sur demande
K0278.4408X25	L	M8	44,5	17,5	19,3	3,3	25	Sur demande
K0278.4408X35	L	M8	44,5	17,5	19,3	3,3	35	Sur demande
K0278.4410X20	L	M10	44,5	17,5	19,3	3,3	20	Sur demande
K0278.4410X30	L	M10	44,5	17,5	19,3	3,3	30	Sur demande
K0278.4410X40	L	M10	44,5	17,5	19,3	3,3	40	Sur demande
K0278.4410X50	L	M10	44,5	17,5	19,3	3,3	50	Sur demande
K0278.5006X15	L	M6	50,8	23,6	22,1	3,8	15	Sur demande
K0278.5006X20	L	M6	50,8	23,6	22,1	3,8	20	Sur demande
K0278.5006X25	L	M6	50,8	23,6	22,1	3,8	25	Sur demande
K0278.5006X35	L	M6	50,8	23,6	22,1	3,8	35	Sur demande
K0278.5008X16	L	M8	50,8	23,6	22,1	3,8	16	Sur demande
K0278.5008X25	L	M8	50,8	23,6	22,1	3,8	25	Sur demande
K0278.5008X35	L	M8	50,8	23,6	22,1	3,8	35	Sur demande
K0278.5010X30	L	M10	50,8	23,6	22,1	3,8	30	Sur demande
K0278.5010X40	L	M10	50,8	23,6	22,1	3,8	40	Sur demande
K0278.5010X50	L	M10	50,8	23,6	22,1	3,8	50	Sur demande
K0278.6306X15	L	M6	63,5	31,7	27,7	4,6	15	Sur demande
K0278.6306X20	L	M6	63,5	31,7	27,7	4,6	20	Sur demande
K0278.6306X25	L	M6	63,5	31,7	27,7	4,6	25	Sur demande
K0278.6306X35	L	M6	63,5	31,7	27,7	4,6	35	Sur demande
K0278.6308X16	L	M8	63,5	31,7	27,7	4,6	16	Sur demande
K0278.6308X25	L	M8	63,5	31,7	27,7	4,6	25	Sur demande
K0278.6308X35	L	M8	63,5	31,7	27,7	4,6	35	Sur demande
K0278.6310X30	L	M10	63,5	31,7	27,7	4,6	30	Sur demande
K0278.6310X40	L	M10	63,5	31,7	27,7	4,6	40	Sur demande
K0278.6310X50	L	M10	63,5	31,7	27,7	4,6	50	Sur demande
K0278.7608X16	L	M8	76,2	38,1	33,3	5,6	16	Sur demande
K0278.7608X25	L	M8	76,2	38,1	33,3	5,6	25	Sur demande
K0278.7608X35	L	M8	76,2	38,1	33,3	5,6	35	Sur demande
K0278.7610X30	L	M10	76,2	38,1	33,3	5,6	30	Sur demande
K0278.7610X40	L	M10	76,2	38,1	33,3	5,6	40	Sur demande
K0278.7610X50	L	M10	76,2	38,1	33,3	5,6	50	Sur demande
