Poignée de serrage haute

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Poignée de serrage haute

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionDescription du produit :Ces poignées de serrage séduisent par leur forme particulière. La conception haute permet d’obtenir sans peine des forces de serrage plus élevées.Matière, Finition :Corps rond en thermoplastique dur, noir.
Revêtement en thermoplastique souple, noir.
Taraudage en laiton.
Filetage en acier de classe de résistance 5.8 zingué.Nota :Les poignées de serrage hautes SYMPA TOUCH sont disponibles en 2 tailles avec taraudage et filetage.Sur demande :Autres filetages, longueurs de vis, modèles et coloris.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0280 Poignée de serrage haute

202 kB

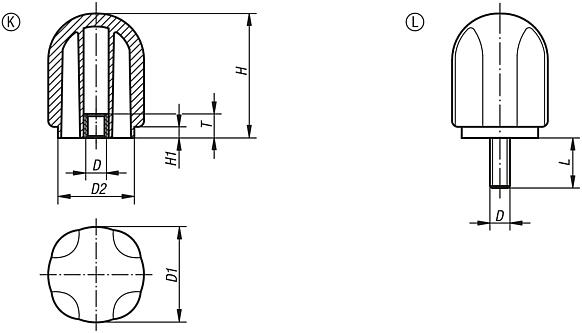

Dessins (aperçu complet)

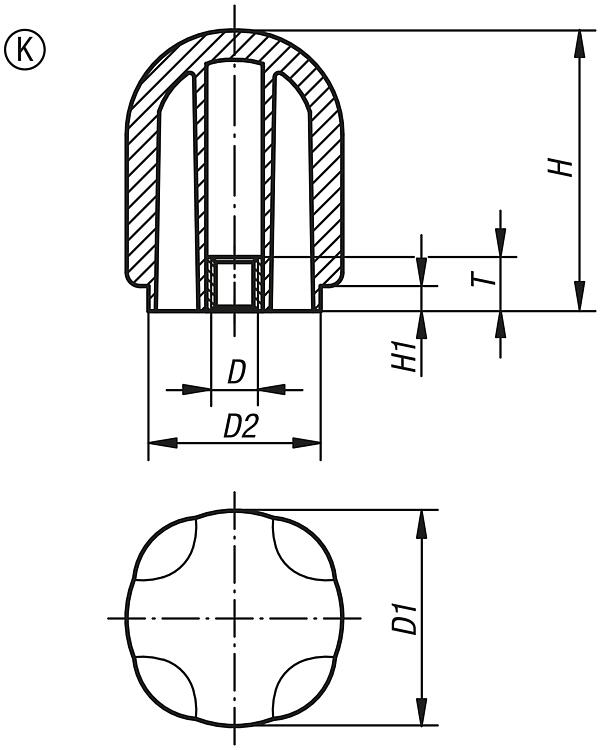

Poignée de serrage haute avec taraudage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
K0280.4206	K	M6	42,7	34	55,6	4,8	12,5	Sur demande
K0280.4208	K	M8	42,7	34	55,6	4,8	12,5	Sur demande
K0280.4210	K	M10	42,7	34	55,6	4,8	12,5	Sur demande
K0280.4212	K	M12	42,7	34	55,6	4,8	12,5	Sur demande
K0280.4706	K	M6	47,8	38,1	62,2	5,6	12,5	Sur demande
K0280.4708	K	M8	47,8	38,1	62,2	5,6	12,5	Sur demande
K0280.4710	K	M10	47,8	38,1	62,2	5,6	12,5	Sur demande
K0280.4712	K	M12	47,8	38,1	62,2	5,6	12,5	Sur demande

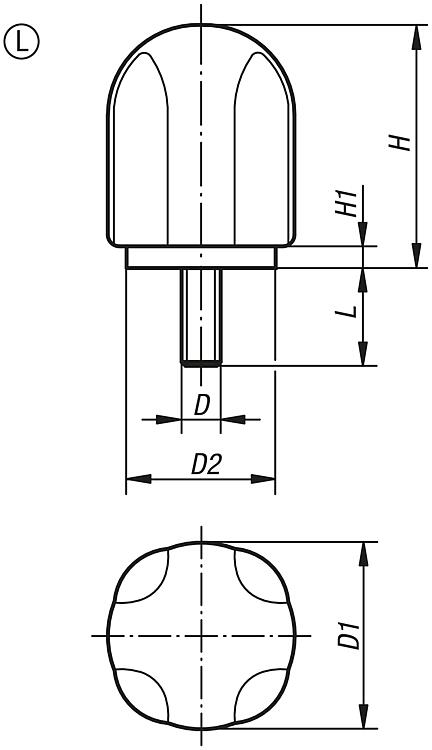

Poignée de serrage haute filetée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	L	Prix
K0280.4206X15	L	M6	42,7	34	55,6	4,8	15	Sur demande
K0280.4206X20	L	M6	42,7	34	55,6	4,8	20	Sur demande
K0280.4206X25	L	M6	42,7	34	55,6	4,8	25	Sur demande
K0280.4206X35	L	M6	42,7	34	55,6	4,8	35	Sur demande
K0280.4208X16	L	M8	42,7	34	55,6	4,8	16	Sur demande
K0280.4208X25	L	M8	42,7	34	55,6	4,8	25	Sur demande
K0280.4208X35	L	M8	42,7	34	55,6	4,8	35	Sur demande
K0280.4210X20	L	M10	42,7	34	55,6	4,8	20	Sur demande
K0280.4210X30	L	M10	42,7	34	55,6	4,8	30	Sur demande
K0280.4210X40	L	M10	42,7	34	55,6	4,8	40	Sur demande
K0280.4210X50	L	M10	42,7	34	55,6	4,8	50	Sur demande
K0280.4706X20	L	M6	47,8	38,1	62,2	5,6	20	Sur demande
K0280.4706X35	L	M6	47,8	38,1	62,2	5,6	35	Sur demande
K0280.4708X35	L	M8	47,8	38,1	62,2	5,6	35	Sur demande
K0280.4710X40	L	M10	47,8	38,1	62,2	5,6	40	Sur demande
K0280.4710X50	L	M10	47,8	38,1	62,2	5,6	50	Sur demande
