K0084

Dispositivos de sujeción de la biela con consola

Productos
- Elementos de mando | Elementos estándar
  - Dispositivos de sujeción rápida, tensores de fuerza
    - Dispositivos de sujeción de la biela con consola

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Cincado y pasivado.
Biela, cuerpo de guiado y tornillo de presión fosfatados.
Empuñadura de plástico resistente al aceite.Indicación:Los dispositivos de sujeción se bloquean con la posición de empuñadura abierta o cerrada. Por este motivo, se pueden instalar tanto a presión como por tracción.
Con la tuerca de fijación suministrada, los dispositivos de sujeción se pueden montar además en cualquier posición.Accesorios:K0100
K0101
K0102
K0103
K0106

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0084 Dispositivos de sujeción de la biela con consola

178 kB

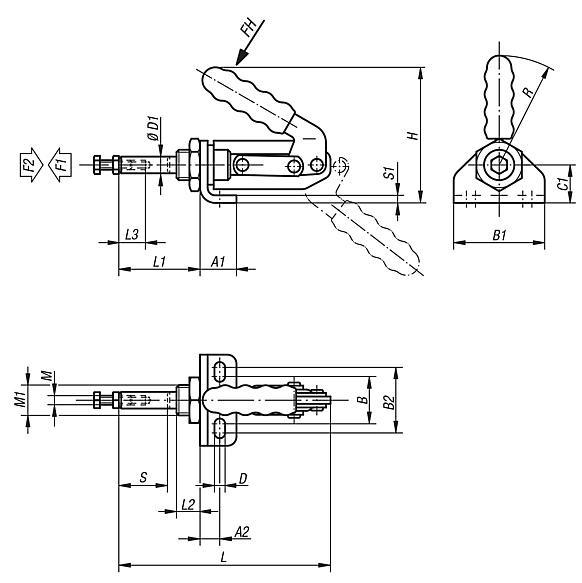

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Ángulo de apertura de la empuñadura	Fuerza manual FH N	Fuerza de retención F2 N	Fuerza de sujeción F1 N	Empuñadura de plástico adecuada	CAD	Acc.	Precio	Pedir
K0084.0250	190°	170	2500	1500	K0100.23			A petición
K0084.0450	185°	180	4000	2000	K0100.30			A petición

Referencia	A1	A2	B	B1	B2	C1	D	D1	H	L	L1	L2	L3	M	M1	R	S1	Carrera S	CAD	Acc.	Precio	Pedir
K0084.0250	23	13	30	57,5	42	25	6,5	11,1	85	136	52,5	14	12	M6x25	M20x1,5	60	4	32			A petición
K0084.0450	30	18	30	64	45	30	8,5	16	120	173	60	17	20	M10x50	M24x1,5	90	5	38			A petición
