품목 설명/제품 이미지

설명재질:다이캐스팅 알루미늄.표면 마무리:트레이/그립 검정색 또는 분말 코팅
밝은회색, 반광택.정보:폴딩 트레이 핸들은 현대적 디자인으로 인해 견고하고 보기 좋은 그립을 요구하는 어느 곳에나 장착할 수 있습니다.
폴딩 트레이 핸들 종류 A에는 대기 위치 및 작업 위치에 그립의 양쪽 스냅이 있습니다.

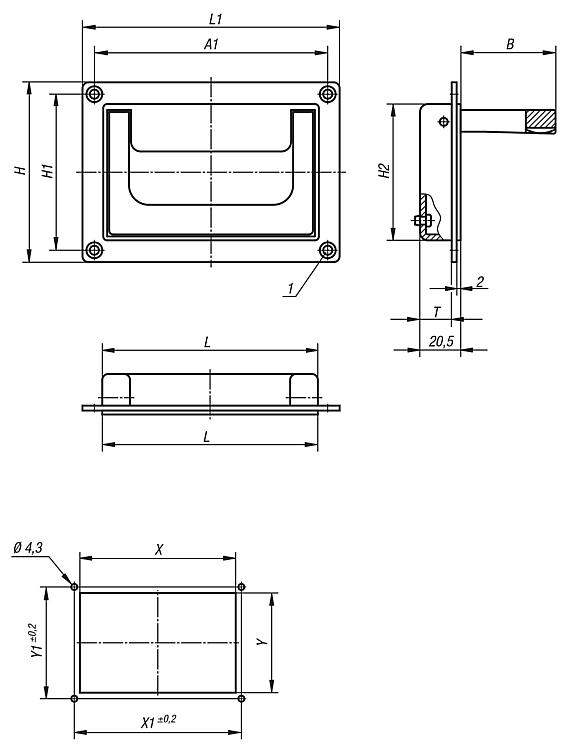

폴딩 트레이 핸들 종류 B의 경우 작동 후 자동으로 그립이 대기 위치로 돌아갑니다.조립:하우징 부분이 동일한 경우 폴딩이 가능한 오목 핸들을 하우징 판넬의 앞 또는 뒤에 조립할 수 있습니다.도면 설명:

1) 접시머리 나사 M4용

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0240 알루미늄 폴딩 오목 핸들

180 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	타입	본체 색상	A1	B	H	H1	H2	L	L1	T	X	X1	Y	Y1	하중 N	가격
K0240.07911811	A	검정	118	48	91	79	69	109	130	16	110	118	70,5	79	500	요청 시
K0240.05018411	A	검정	184	51	80	50	72	170	200	16	171	184	73	50	500	요청 시
K0240.07911812	A	연한 회색 RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	요청 시
K0240.05018412	A	연한 회색 RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	요청 시
K0240.07911821	B	검정	118	48	91	79	69	109	130	16	110	118	70,5	79	500	요청 시
K0240.05018421	B	검정	184	51	80	50	72	170	200	16	171	184	73	50	500	요청 시
K0240.07911822	B	연한 회색 RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	요청 시
K0240.05018422	B	연한 회색 RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	요청 시
