Maniglie tubolari in alluminio con supporti laterali in alluminio

Indietro

Prodotti
- Parti operative | Elementi standard
  - Maniglie a staffa, maniglie tubolari, maniglie ad incasso
    - Maniglie tubolari in alluminio con supporti laterali in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Supporto laterale per maniglia e traversino maniglia realizzati con profilo di alluminio EN AW-6060. Perni di collegamento in acciaio inox.Versione:Supporti laterali per maniglia sabbiati con microsfere di vetro con finitura semitrasparente anodizzati colore nero.
Traversino maniglia spazzolato anodizzato colore naturale, anodizzato colore nero o verniciato a polvere color titanio.Nota:Le maniglie tubolari si contraddistinguono per la struttura massiccia e l'elevata capacità di carico.
Viti a testa esagonale M8x16, DIN 933 galvanizzate e rondelle DIN EN ISO 7089 galvanizzate fornite in dotazione.Montaggio:Dal retro.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0131 Maniglie tubolari in alluminio con supporti laterali in alluminio

169 kB

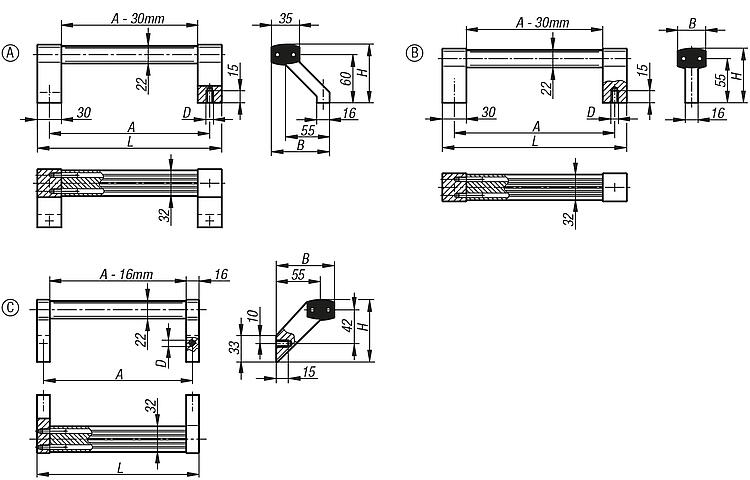

Disegni (sintesi completa)

Maniglie tubolari in alluminio con supporti laterali in alluminio, inclinate, forma A

Maggiori informazioni

Disegni

Maniglie tubolari in alluminio con supporti laterali in alluminio, inclinate, forma A

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	A	B	D	H	L	Capacità di carico N
K0131.2000811	A	anodizzato nero	200	72,5	M8	72,5	230	1000
K0131.2000812	A	verniciato a polvere color titanio	200	72,5	M8	72,5	230	1000
K0131.2000813	A	anodizzato naturale	200	72,5	M8	72,5	230	1000
K0131.3000811	A	anodizzato nero	300	72,5	M8	72,5	330	1000
K0131.3000812	A	verniciato a polvere color titanio	300	72,5	M8	72,5	330	1000
K0131.3000813	A	anodizzato naturale	300	72,5	M8	72,5	330	1000
K0131.4000811	A	anodizzato nero	400	72,5	M8	72,5	430	1000
K0131.4000812	A	verniciato a polvere color titanio	400	72,5	M8	72,5	430	1000
K0131.4000813	A	anodizzato naturale	400	72,5	M8	72,5	430	1000
K0131.5000811	A	anodizzato nero	500	72,5	M8	72,5	530	1000
K0131.5000812	A	verniciato a polvere color titanio	500	72,5	M8	72,5	530	1000
K0131.5000813	A	anodizzato naturale	500	72,5	M8	72,5	530	1000

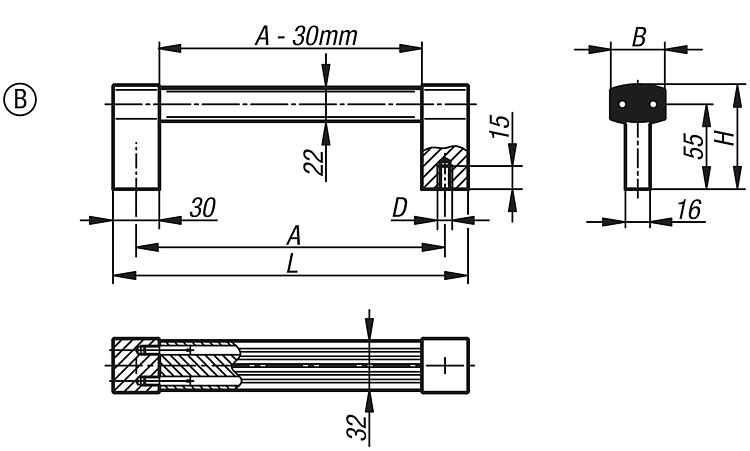

Maniglie tubolari in alluminio con supporti laterali in alluminio, forma B

Maggiori informazioni

Disegni

Maniglie tubolari in alluminio con supporti laterali in alluminio, forma B

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	A	B	D	H	L	Capacità di carico N
K0131.2000821	B	anodizzato nero	200	35	M8	67,5	230	1000
K0131.2000822	B	verniciato a polvere color titanio	200	35	M8	67,5	230	1000
K0131.2000823	B	anodizzato naturale	200	35	M8	67,5	230	1000
K0131.3000821	B	anodizzato nero	300	35	M8	67,5	330	1000
K0131.3000822	B	verniciato a polvere color titanio	300	35	M8	67,5	330	1000
K0131.3000823	B	anodizzato naturale	300	35	M8	67,5	330	1000
K0131.4000821	B	anodizzato nero	400	35	M8	67,5	430	1000
K0131.4000822	B	verniciato a polvere color titanio	400	35	M8	67,5	430	1000
K0131.4000823	B	anodizzato naturale	400	35	M8	67,5	430	1000
K0131.5000821	B	anodizzato nero	500	35	M8	67,5	530	1000
K0131.5000822	B	verniciato a polvere color titanio	500	35	M8	67,5	530	1000
K0131.5000823	B	anodizzato naturale	500	35	M8	67,5	530	1000

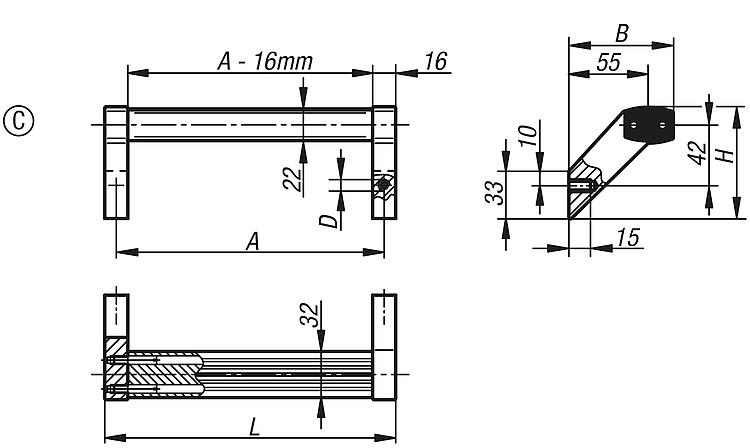

Maniglie tubolari in alluminio con supporti laterali in alluminio, inclinate, forma C

Maggiori informazioni

Disegni

Maniglie tubolari in alluminio con supporti laterali in alluminio, inclinate, forma C

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	A	B	D	H	L	Capacità di carico N
K0131.2000831	C	anodizzato nero	200	72,5	M8	77,5	216	1000
K0131.2000832	C	verniciato a polvere color titanio	200	72,5	M8	77,5	216	1000
K0131.2000833	C	anodizzato naturale	200	72,5	M8	77,5	216	1000
K0131.3000831	C	anodizzato nero	300	72,5	M8	77,5	316	1000
K0131.3000832	C	verniciato a polvere color titanio	300	72,5	M8	77,5	316	1000
K0131.3000833	C	anodizzato naturale	300	72,5	M8	77,5	316	1000
K0131.4000831	C	anodizzato nero	400	72,5	M8	77,5	416	1000
K0131.4000832	C	verniciato a polvere color titanio	400	72,5	M8	77,5	416	1000
K0131.4000833	C	anodizzato naturale	400	72,5	M8	77,5	416	1000
K0131.5000831	C	anodizzato nero	500	72,5	M8	77,5	516	1000
K0131.5000832	C	verniciato a polvere color titanio	500	72,5	M8	77,5	516	1000
K0131.5000833	C	anodizzato naturale	500	72,5	M8	77,5	516	1000
