Maniglie profilate in alluminio

Indietro

Prodotti
- Parti operative | Elementi standard
  - Maniglie a staffa, maniglie tubolari, maniglie ad incasso
    - Maniglie profilate in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Profilo in alluminio EN AW-6060.Versione:Profilo in alluminio semilucido anodizzato.Nota:Le maniglie profilate sono disponibili con filettatura interna M6 o con foro passante per viti a testa svasata M5 per il montaggio laterale.Montaggio:Forma A dal retro.
Forma B dal lato anteriore.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0234 Maniglie profilate in alluminio

168 kB

Disegni (sintesi completa)

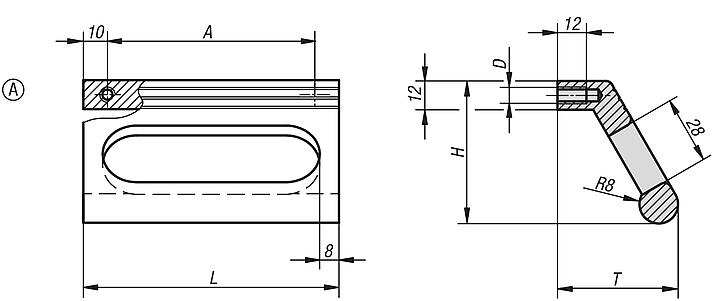

Maniglie profilate in alluminio, montaggio dal retro

Maggiori informazioni

Disegni

Maniglie profilate in alluminio, montaggio dal retro

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	A	D	H	L	T	Capacità di carico N
K0234.086061	A	anodizzato nero	86	M6	59	106	50	500
K0234.100061	A	anodizzato nero	100	M6	59	120	50	500
K0234.120061	A	anodizzato nero	120	M6	59	140	50	500
K0234.086063	A	anodizzato naturale	86	M6	59	106	50	500
K0234.100063	A	anodizzato naturale	100	M6	59	120	50	500
K0234.120063	A	anodizzato naturale	120	M6	59	140	50	500

Maniglie profilate in alluminio, montaggio dal lato di comando

Maggiori informazioni

Disegni

Maniglie profilate in alluminio, montaggio dal lato di comando

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	A	D	H	L	T	Capacità di carico N
K0234.086051	B	anodizzato nero	86	5,5	59	106	50	500
K0234.100051	B	anodizzato nero	100	5,5	59	120	50	500
K0234.120051	B	anodizzato nero	120	5,5	59	140	50	500
K0234.086053	B	anodizzato naturale	86	5,5	59	106	50	500
K0234.100053	B	anodizzato naturale	100	5,5	59	120	50	500
K0234.120053	B	anodizzato naturale	120	5,5	59	140	50	500
