Maniglie a staffa in plastica, strette

Indietro

Prodotti
- Parti operative | Elementi standard
  - Maniglie a staffa, maniglie tubolari, maniglie ad incasso
    - Maniglie a staffa in plastica, strette

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica.
Bussola filettata in ottone.Versione:Maniglia a staffa e tappo colore nero.Montaggio:Forma A dal retro.
Forma B dal lato anteriore.Su richiesta:Altri colori disponibili per maniglie e tappi.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0189 Maniglie a staffa in plastica, strette

123 kB

Disegni (sintesi completa)

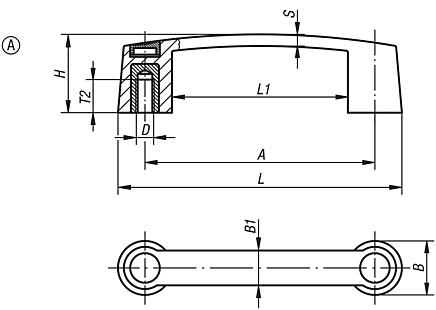

Maniglie a staffa in plastica, strette, montaggio dal lato posteriore

Maggiori informazioni

Disegni

Maniglie a staffa in plastica, strette, montaggio dal lato posteriore

Selezione/filtro articoli

N. ordine	Forma	A	B	B1	D	H	L	L1	S	T2	Capacità di carico N
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200

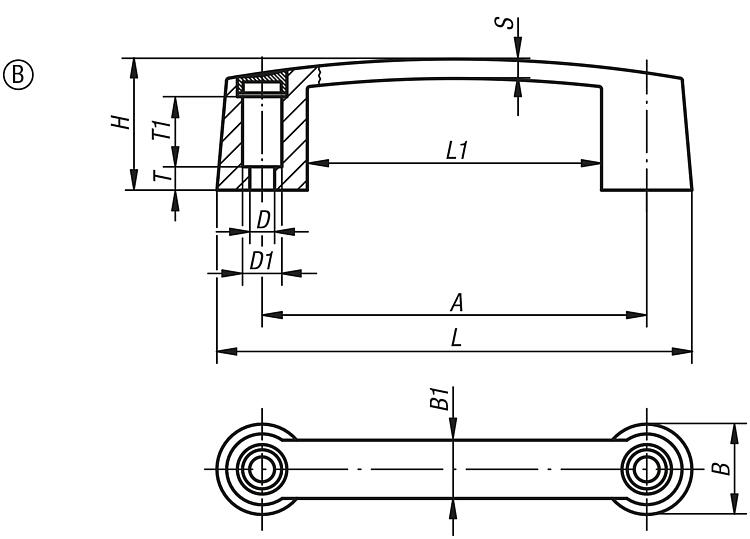

Maniglie a staffa in plastica, strette, montaggio dal lato di comando

Maggiori informazioni

Disegni

Maniglie a staffa in plastica, strette, montaggio dal lato di comando

Selezione/filtro articoli

N. ordine	Forma	A	B	B1	D	D1	H	L	L1	S	T	T1	Capacità di carico N
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950
