K1060Maniglie a staffa in plastica, montaggio dal lato di comando o... |
Indietro |
|
|
DescrizioneMateriale:Resina termoplastica PA (poliammide), rinforzato con sfere di vetro
Boccole, viti di fissaggio, rondelle e dadi in acciaio o acciaio inox.Versione:colore grigio nerastro.Nota:Questa maniglia a staffa si distingue per il suo ampio volume e la sua piacevole sensazione al tatto.

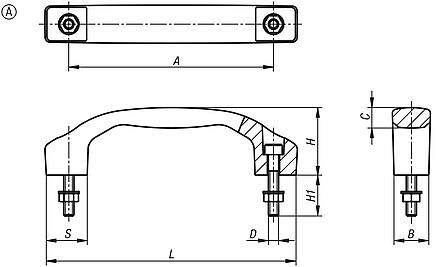

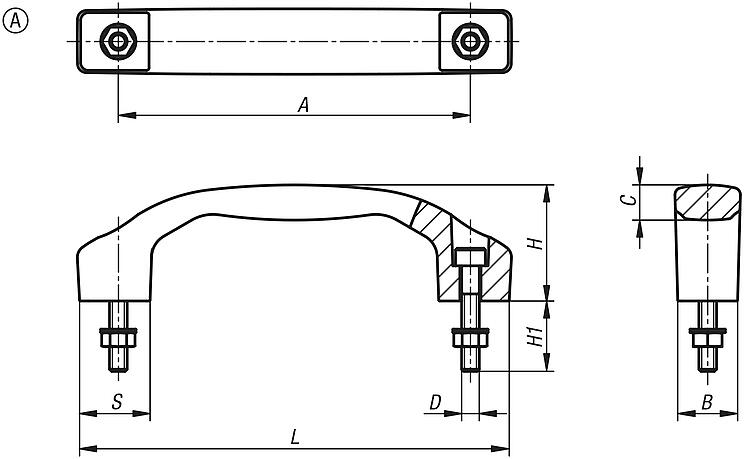

La Forma A include viti di fissaggio, rondelle e dadi corrispondenti.
La misura di avvitamento 'A' si applica dopo il montaggio della maniglia. Nello stato non assemblato, la misura può deviare a causa della sollecitazione di flessione durante la sformatura.
Montaggio:Forma A dal lato anteriore.

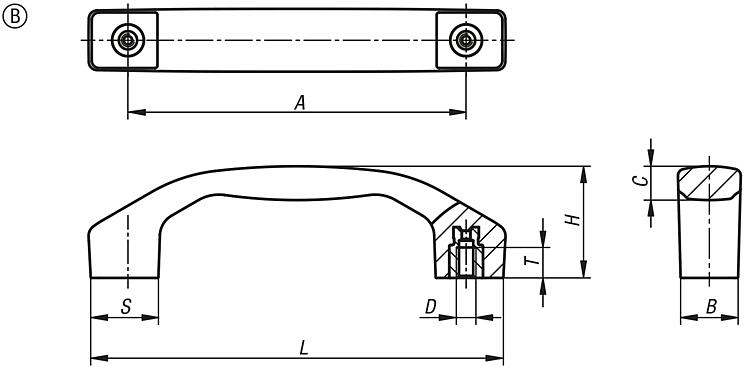

Forma B dal retro.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | A | B | C | D | H | H1 | L | S | Capacità
di carico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1060.1100051 | A | acciaio | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 |  | | 0,00 € | | | K1060.1120061 | A | acciaio | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 0,00 € | | | K1060.1140081 | A | acciaio | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 0,00 € | | | K1060.1100052 | A | acciaio inox | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 | | | 0,00 € | | | K1060.1120062 | A | acciaio inox | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 0,00 € | | | K1060.1140082 | A | acciaio inox | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
componenti | A | B | C | D | H | L | S | T | Capacità
di carico
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1060.2100051 | B | acciaio | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 0,00 € | | | K1060.2120061 | B | acciaio | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 0,00 € | | | K1060.2140081 | B | acciaio | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 0,00 € | | | K1060.2100052 | B | acciaio inox | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 0,00 € | | | K1060.2120062 | B | acciaio inox | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 0,00 € | | | K1060.2140082 | B | acciaio inox | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 0,00 € | |
|
