Maniglie tubolari

Indietro

Prodotti
- Parti operative | Elementi standard
  - Maniglie a staffa, maniglie tubolari, maniglie ad incasso
    - Maniglie tubolari

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Tubo di collegamento in alluminio EN AW-6060.
Supporti laterali per maniglia in poliammide, rinforzati con microsfere di vetro.Versione:Tubo di collegamento anodizzato colore naturale o con rivestimento in plastica zigrinato, colore nero.Nota:I supporti laterali delle maniglie presentano 2 o 4 linguette in PVC in corrispondenza dell'attacco del tubo. Durante l'inserimento a pressione del tubo di collegamento, queste linguette si ‘spezzano' e garantiscono un posizionamento perfetto.
Le viti di fissaggio nere galvanizzate sono fornite in dotazione, complete di rondelle e dadi compatibili.Montaggio:Dal lato anteriore.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0223 Maniglie tubolari in alluminio con supporti laterali in plastica

163 kB

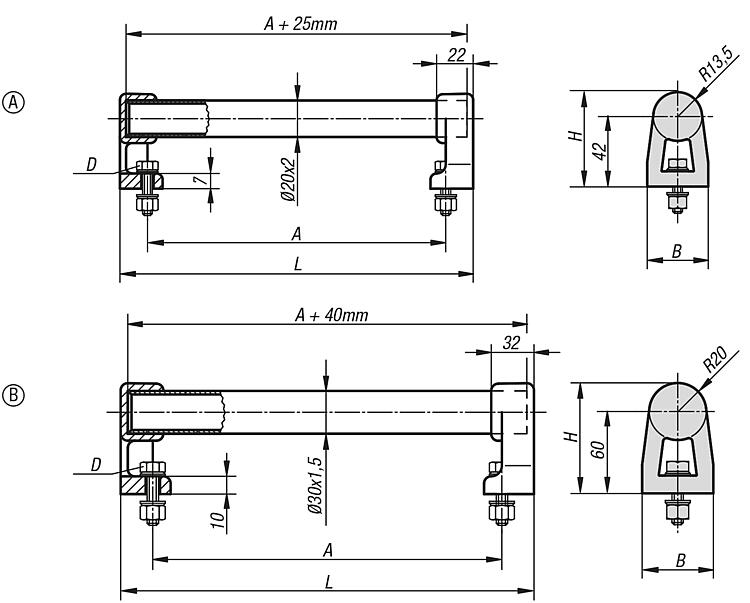

Disegni (sintesi completa)

Maniglie tubolari in alluminio con supporti laterali in plastica, forma A

Maggiori informazioni

Disegni

Maniglie tubolari in alluminio con supporti laterali in plastica, forma A

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	A	B	D	H	L	Capacità di carico N
K0223.150203	naturale	A	150	32	M5x20	55,5	184	1000
K0223.200203	naturale	A	200	32	M5x20	55,5	234	1000
K0223.300203	naturale	A	300	32	M5x20	55,5	334	1000
K0223.400203	naturale	A	400	32	M5x20	55,5	434	1000
K0223.500203	naturale	A	500	32	M5x20	55,5	534	1000
K0223.150202	nero	A	150	32	M5x20	55,5	184	1000
K0223.200202	nero	A	200	32	M5x20	55,5	234	1000
K0223.300202	nero	A	300	32	M5x20	55,5	334	1000
K0223.400202	nero	A	400	32	M5x20	55,5	434	1000
K0223.500202	nero	A	500	32	M5x20	55,5	534	1000

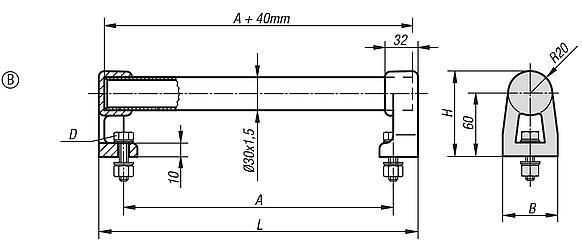

Maniglie tubolari in alluminio con supporti laterali in plastica, forma B

Maggiori informazioni

Disegni

Maniglie tubolari in alluminio con supporti laterali in plastica, forma B

Selezione/filtro articoli

N. ordine	Colore corpo base	Forma	A	B	D	H	L	Capacità di carico N
K0223.150303	naturale	B	150	48	M8x25	80	200	1000
K0223.200303	naturale	B	200	48	M8x25	80	250	1000
K0223.300303	naturale	B	300	48	M8x25	80	350	1000
K0223.400303	naturale	B	400	48	M8x25	80	450	1000
K0223.500303	naturale	B	500	48	M8x25	80	550	1000
K0223.150302	nero	B	150	48	M8x25	80	200	1000
K0223.200302	nero	B	200	48	M8x25	80	250	1000
K0223.300302	nero	B	300	48	M8x25	80	350	1000
K0223.400302	nero	B	400	48	M8x25	80	450	1000
K0223.500302	nero	B	500	48	M8x25	80	550	1000
