Grupos de mercadorias
Interruptores de posição
K1499

Interruptores de posição

voltar

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça Zamak.
Tampa da carcaça de plástico auto-extinguível.
Pino da dobradiça em Zamak/aço C45.
Contatos prata/níquel liga 10.
Indicação:Os interruptores de posição são usados para monitorar a posição de portas de segurança giratórias, assim como de abas e tampas de proteção.
O monitoramento do dispositivo de proteção ocorre diretamente na dobradiça.
O ângulo de comutação é regulável livremente em toda a faixa de trabalho. Um suporte de montagem assegura o alinhamento rápido nas portas e colunas.

As dobradiças adicionais possuem o mesmo design e dimensões que os interruptores de posição.
Aplicação:- Máquinas especiais
- Indústria elétrica
- Máquinas de embalagem
- Cercas/ sistemas perfilados
- Máquinas-ferramentas
- Tecnologias de medição, processo, teste e de laboratório
Montagem:4 x parafusos de cabeça cilíndrica M6 DIN 7984 ou ISO 4762
Torque de aperto 4,3 Nm
As instruções de montagem gerais devem ser consultadas no manual de operações anexo.
Vantagens:- Adequado para proteção em abas oscilantes.
- Montagem fácil especialmente sobre perfis comuns de alumínio.
- Ótima integração na construção adjacente.
- Proteção contínua contra manipulação.
- Desgaste mecânico mínimo, quase inexistente.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1499 Interruptores de posição 415 kB
 Indicação técnica para interruptores de posição 362 kB

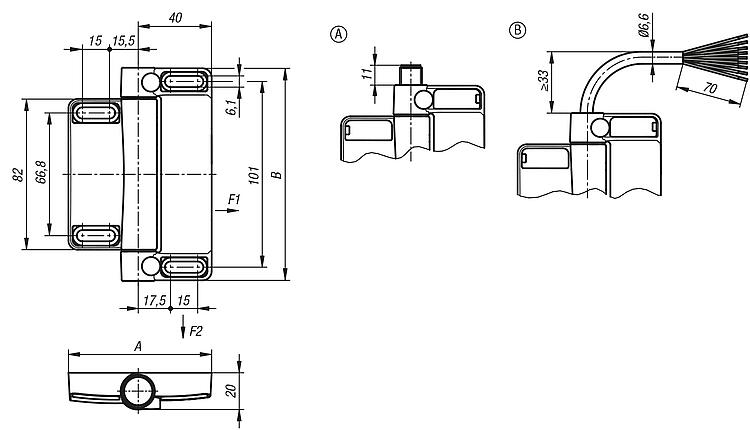

Desenhos (visão geral)

Interruptores de posição

Interruptores de posição, forma A

mais informações

Desenhos

Interruptores de posição, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoABPré-ajusteContatosTipo de
conexão
Posição
da ligação
F1 máx.
kN
F2 máx.
kN
CADAces.PreçoEncomendar
K1499.78116111178116montagem externa1F / 2Aconectorabaixo55 sob consulta
K1499.78116111278116montagem externa1F / 2Aconectoracima55 sob consulta
K1499.78116211178116universal1F / 2Aconectorabaixo55 sob consulta
K1499.78116211278116universal1F / 2Aconectoracima55 sob consulta

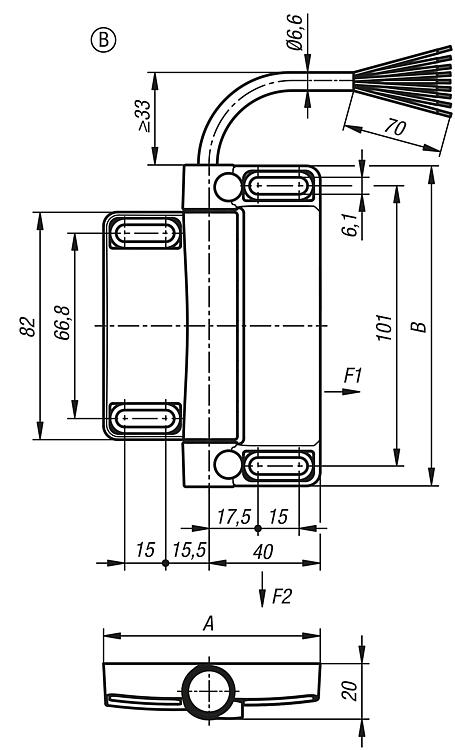

Interruptores de posição, forma B

mais informações

Desenhos

Interruptores de posição, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoABPré-ajusteContatosTipo de
conexão
Posição
da ligação
F1 máx.
kN
F2 máx.
kN
CADAces.PreçoEncomendar
K1499.78116112178116montagem externa1F / 2Acondutorabaixo55 sob consulta
K1499.78116112278116montagem externa1F / 2Acondutoracima55 sob consulta
K1499.78116212178116universal1F / 2Acondutorabaixo55 sob consulta
K1499.78116212278116universal1F / 2Acondutoracima55 sob consulta

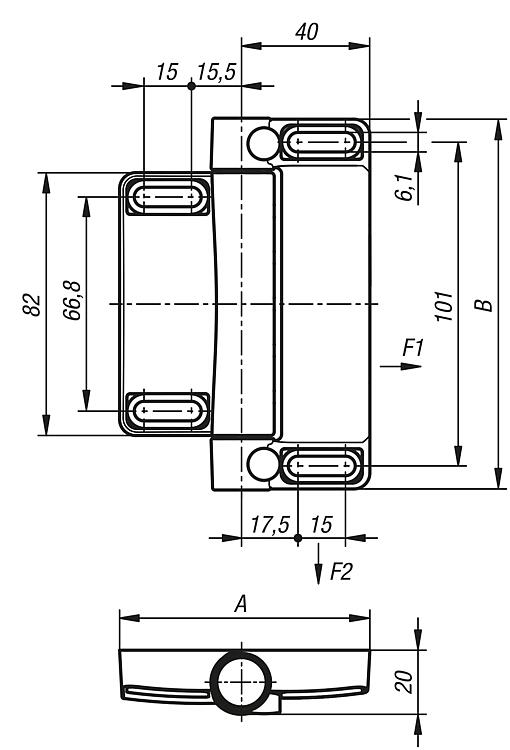

Interruptor de posição, dobradiça adicional

mais informações

Desenhos

Interruptor de posição, dobradiça adicional

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoABF1 máx.
kN
F2 máx.
kN
CADAces.PreçoEncomendar
K1499.781167811655 sob consulta
