품목 설명/제품 이미지

설명재질:클램핑 죠오 스틸.
압력 스프링 1.4310.
클램핑 스크류 경도 등급 8.8.표면 마무리:클램핑 죠오 검정 산화.

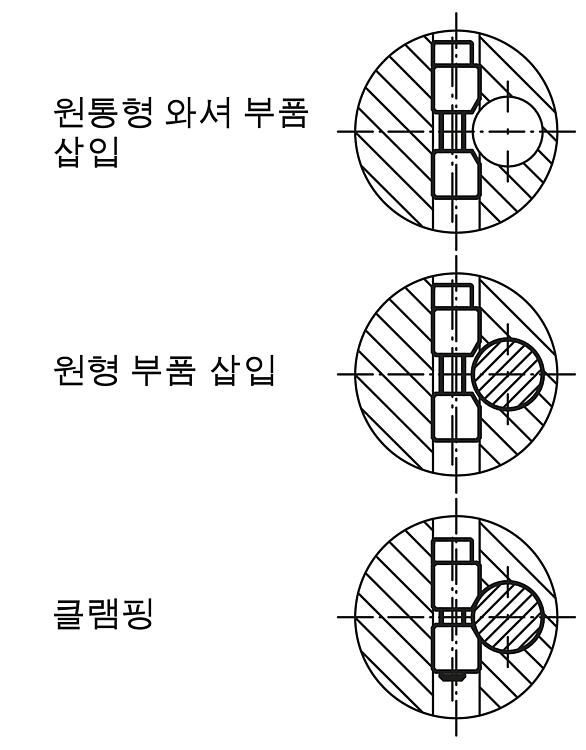

클램핑 스크류 푸른색 아연 도금.정보:원형 클램핑 부품은 기존 클램핑
부품(슬롯과 클램핑 스크류)을 손쉽게
대체하여 원형 부품의 클램핑에 사용할
수 있음.
이 부품은 다양한 재질(예: 금속,
플라스틱, 나무 등)에 적합함.
고착된 클램핑 죠오를 풀기 위해 축 방향으로
충격을 충족시키거나 또는 클램핑 죠오 또는
소켓 헤드 스크류 육각 소켓에 스크류들을
뽑아냄.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0375 원형 클램핑 유닛

210 kB

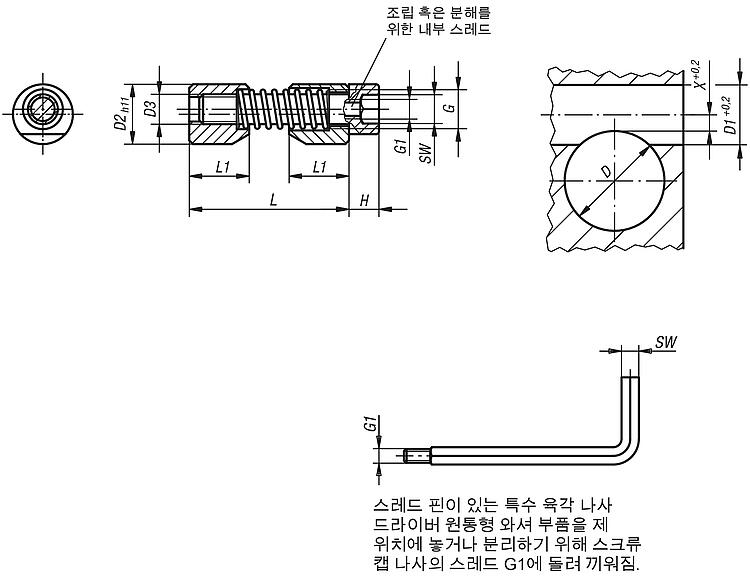

도면

캐드데이터 및 상세 정보

주문 번호	D min.	D Max.	D1	D2	D3	G	G1	H	L max.	L1	SW	X	클램핑 토크 Mx Nm	조임 토크 max. Nm	주문 번호 설치 도구	가격
K0375.04	6	10	8	8	M4	M5	M2,5	4	27	8	3	2,8	max. 20	2,9	K0375.904	요청 시
K0375.05	10	15	10	10	M5	M6	M3	5	33	10	4	3,3	max. 45	6	K0375.905	요청 시
K0375.06	15	20	12	12	M6	M7	M4	6	39	12	5	3,5	max. 100	10	K0375.906	요청 시
K0375.08	20	30	16	16	M8	M10	M5	8	46	16	6	4	max. 170	25	K0375.908	요청 시
K0375.10	30	40	20	20	M10	M12	M6	10	53	20	8	4,8	max. 290	46	K0375.910	요청 시
K0375.12	40	60	25	25	M12	M14	M8	12	70	25	10	5,6	max. 450	82	-	요청 시
K0375.16	60	125	30	30	M16	M18	M10	16	81	30	14	7,9	max. 650	206	K0375.916	요청 시
