퀵 플러그 커플링 레디얼 오프셋 보정 및 스크류 플랜지

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 퀵 플러그 커플링 레디얼 오프셋 보정 및 스크류 플랜지

품목 설명/제품 이미지

설명재질:커플링 부품 및 플랜지, 스틸.
너트(DIN 439), 품질 등급 8.8.표면 마무리:커플링 부품 및 플랜지, 열처리 및 인산염 처리.
너트, 검정 산화 마무리.정보:

다방면의 적용과 이용(예: 피스톤 로드
및 선형 운동 유닛간 연결)을 위한 공간
절약형 방사 오프셋 보정 퀵 플러그
커플링.
간단하고 견고한 두 단계 커플링의
조립 및 해체는 T 슬롯을 통해
이루어고, 매뉴얼로 재조정이 필요치
않습니다.
퀵 플러그 커플링은 연결 나사를 통해
공압 유압 실린더와 연결할 수
있습니다.

퀵 플러그 커플링은 어떠한 토크도
전달시키지 않습니다.

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0710 퀵 플러그 커플링 레디얼 오프셋 보정 및 스크류 플랜지

252 kB

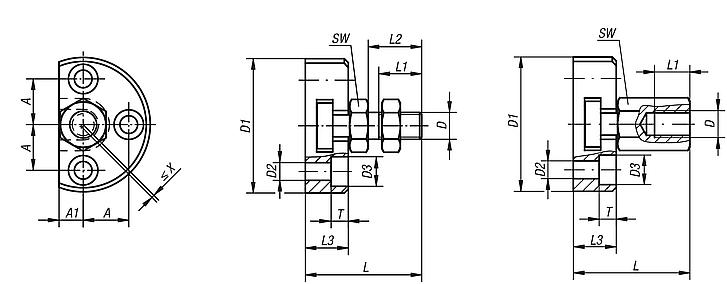

도면

캐드데이터 및 상세 정보

주문 번호	버전	D	D1	D2	D3	A	A1	L	L1 min.	L2	L3	T	SW	반경 변위 보정 최대 X	허용 장력 및 압력 부하 max. kN	가격
K0710.06	암나사	M6	42	5,5	10	14	7	30,5	11	-	11	5,4	10	0,6	2,5	요청 시
K0710.08	암나사	M8	48	6,6	11	16	8	35,5	13,5	-	13	6,4	13	0,7	4,5	요청 시
K0710.10	암나사	M10	50	6,6	11	17	9	43,2	15	-	16	6,4	17	0,7	6,5	요청 시
K0710.101	암나사	M10x1,25	50	6,6	11	17	9	43,2	15	-	16	6,4	17	0,7	6,5	요청 시
K0710.12	암나사	M12	55	6,6	11	19	10	53,2	17,5	-	20,5	6,4	19	0,8	10	요청 시
K0710.121	암나사	M12x1,25	55	6,6	11	19	10	53,2	17,5	-	20,5	6,4	19	0,8	10	요청 시
K0710.16	암나사	M16	65	9	15	22,5	12,5	64	22	-	23	8,5	24	1	18	요청 시
K0710.161	암나사	M16x1,5	65	9	15	22,5	12,5	64	22	-	23	8,5	24	1	18	요청 시
K0710.20	암나사	M20	80	11	18	28	17	74	25	-	26	10	30	1	30	요청 시
K0710.201	암나사	M20x1,5	80	11	18	28	17	74	25	-	26	10	30	1	30	요청 시
K0710.0614	수나사	M6	42	5,5	10	14	7	30,5	11	14	11	5,4	10	0,6	2,5	요청 시
K0710.0817	수나사	M8	48	6,6	11	16	8	35,5	13,5	17	13	6,4	13	0,7	4,5	요청 시
K0710.1020	수나사	M10	50	6,6	11	17	9	43,2	16	20	16	6,4	17	0,7	6,5	요청 시
K0710.10201	수나사	M10x1,25	50	6,6	11	17	9	43,2	16	20	16	6,4	17	0,7	6,5	요청 시
K0710.1225	수나사	M12	55	6,6	11	19	10	53,2	21	25	20,5	6,4	19	0,8	10	요청 시
K0710.12251	수나사	M12x1,25	55	6,6	11	19	10	53,2	21	25	20,5	6,4	19	0,8	10	요청 시
K0710.1630	수나사	M16	65	9	15	22,5	12,5	64	25	30	23	8,5	24	1	18	요청 시
K0710.16301	수나사	M16x1,5	65	9	15	22,5	12,5	64	25	30	23	8,5	24	1	18	요청 시
K0710.2035	수나사	M20	80	11	18	28	17	74	29	35	26	10	30	1	30	요청 시
K0710.20351	수나사	M20x1,5	80	11	18	28	17	74	29	35	26	10	30	1	30	요청 시
