      - Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e meccanismo di chiusura

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.

Il bloccaggio avviene tramite l’azionamento del pulsante.
Il pulsante di sblocco rosso consente di modificare la posizione di bloccaggio.Materiale:Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.

Versione in acciaio inox:
Corpo filettato e perno di bloccaggio 1.4305.

Impugnatura a fungo in materiale termoplastico.

Pulsante di sblocco in materiale termoplastico.Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio non temprato e rettificato, grezzo.

Impugnatura a fungo grigio nerastro RAL 7021.

Pulsante di sblocco rosso.Su richiesta:Versioni speciali.Nota disegno:

Forma A: senza controdado

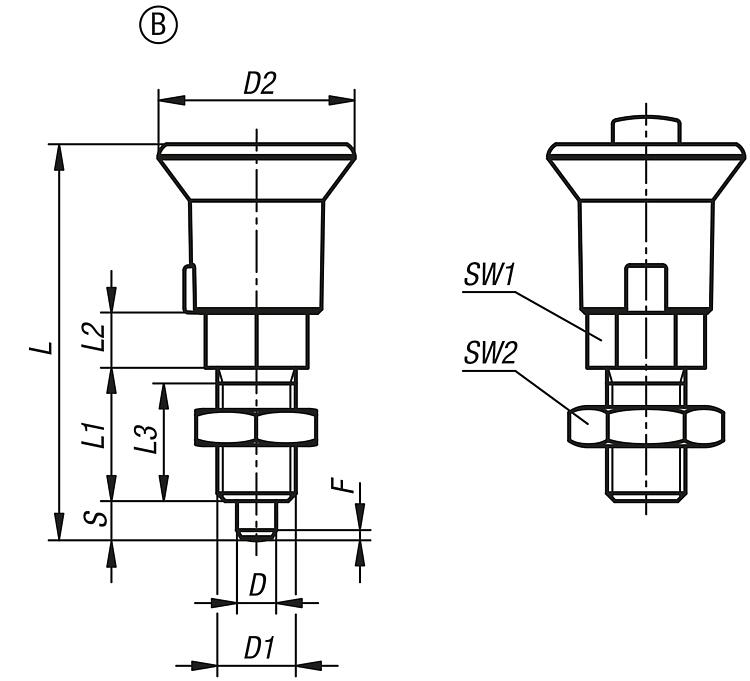

Forma B: con controdado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1213 Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e meccanismo di chiusura

157 kB

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e meccanismo di chiusura

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	Forza di ripristino N
K1213.11051	A	acciaio	temprato	5	M10x1	25	50,5	17	7	15	5	13	1,3	8-12
K1213.12061	A	acciaio	temprato	6	M12x1,5	25	55,5	20	8	17	6	14	1,8	4-12
K1213.13081	A	acciaio	temprato	8	M16x1,5	33	76	26	10	23	8	19	2,3	10-20
K1213.14101	A	acciaio	temprato	10	M20x1,5	33	82	28	12	25	10	22	2,8	3-23
K1213.111051	A	acciaio inox	non temprato	5	M10x1	25	50,5	17	7	15	5	13	1,3	8-12
K1213.112061	A	acciaio inox	non temprato	6	M12x1,5	25	55,5	20	8	17	6	14	1,8	4-12
K1213.113081	A	acciaio inox	non temprato	8	M16x1,5	33	76	26	10	23	8	19	2,3	10-20
K1213.114101	A	acciaio inox	non temprato	10	M20x1,5	33	82	28	12	25	10	22	2,8	3-23

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, meccanismo di chiusura e controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, meccanismo di chiusura e controdado

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza di ripristino N
K1213.21051	B	acciaio	temprato	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12
K1213.22061	B	acciaio	temprato	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12
K1213.23081	B	acciaio	temprato	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20
K1213.24101	B	acciaio	temprato	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23
K1213.121051	B	acciaio inox	non temprato	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12
K1213.122061	B	acciaio inox	non temprato	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12
K1213.123081	B	acciaio inox	non temprato	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20
K1213.124101	B	acciaio inox	non temprato	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23
