      - Spine di posizione in acciaio o acciaio inox versione liscia senza collare, con impugnatura a fungo in plastica

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio rientri, si raccomanda l'uso della forma M.
Materiale:

Modello in acciaio:
perno di bloccaggio temprato:
corpo 1.0403 saldabile.
Perno di bloccaggio classe di resistenza 5.8.

Modello in acciaio inox:
Perno di bloccaggio temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4305.

Impugnatura resina termoplastica colore grigio nerastro.

Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Se la spina di posizione viene saldata, il manicotto deve essere fissato in modo che la molla non subisca danni a livello termico a causa delle alte temperature.Su richiesta:Versioni speciali.Nota disegno:

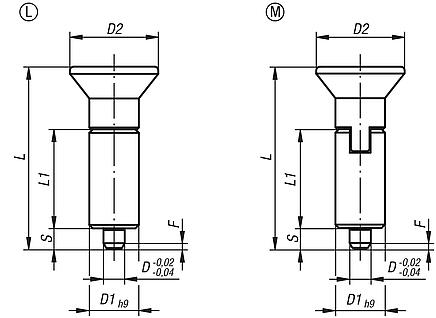

Forma L: senza incavo d'arresto
Forma M: con incavo d'arresto

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0346 Spine di posizione in acciaio o acciaio inox versione liscia senza collare, con impugnatura a fungo in plastica

157 kB

Disegni (sintesi completa)

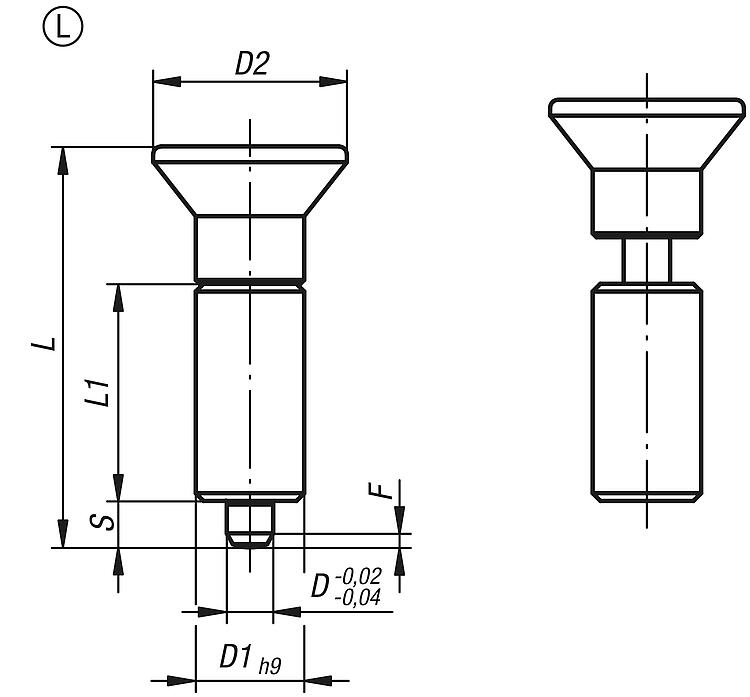

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, senza incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, senza incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0346.1004	L	acciaio	temprato	4	10	18	38,5	21	4	1	6	12
K0346.1105	L	acciaio	temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.1206	L	acciaio	temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.1308	L	acciaio	temprato	8	18	33	68	36	8	2,3	15	35
K0346.1410	L	acciaio	temprato	10	22	33	74	40	10	2,8	15	34
K0346.01004	L	acciaio inox	temprato	4	10	18	38,5	21	4	1	6	12
K0346.01105	L	acciaio inox	temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.01206	L	acciaio inox	temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.01308	L	acciaio inox	temprato	8	18	33	68	36	8	2,3	15	35
K0346.01410	L	acciaio inox	temprato	10	22	33	74	40	10	2,8	15	34
K0346.11004	L	acciaio inox	non temprato	4	10	18	38,5	21	4	1	6	12
K0346.11105	L	acciaio inox	non temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.11206	L	acciaio inox	non temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.11308	L	acciaio inox	non temprato	8	18	33	68	36	8	2,3	15	35
K0346.11410	L	acciaio inox	non temprato	10	22	33	74	40	10	2,8	15	34

Spine di posizione in acciaio o acciaio inox versione liscia senza collare, con impugnatura a fungo in plastica e incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox versione liscia senza collare, con impugnatura a fungo in plastica e incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0346.2004	M	acciaio	temprato	4	10	18	38,5	21	4	1	6	12
K0346.2105	M	acciaio	temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.2206	M	acciaio	temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.2308	M	acciaio	temprato	8	18	33	68	36	8	2,3	15	35
K0346.2410	M	acciaio	temprato	10	22	33	74	40	10	2,8	15	34
K0346.02004	M	acciaio inox	temprato	4	10	18	38,5	21	4	1	6	12
K0346.02105	M	acciaio inox	temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.02206	M	acciaio inox	temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.02308	M	acciaio inox	temprato	8	18	33	68	36	8	2,3	15	35
K0346.02410	M	acciaio inox	temprato	10	22	33	74	40	10	2,8	15	34
K0346.12004	M	acciaio inox	non temprato	4	10	18	38,5	21	4	1	6	12
K0346.12105	M	acciaio inox	non temprato	5	12	21	43,5	24	5	1,3	5	12
K0346.12206	M	acciaio inox	non temprato	6	14	25	51,7	28	6	1,8	6	14
K0346.12308	M	acciaio inox	non temprato	8	18	33	68	36	8	2,3	15	35
K0346.12410	M	acciaio inox	non temprato	10	22	33	74	40	10	2,8	15	34
