DescrizioneDescrizione del prodotto:Le spine di posizione trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali. La protezione antitorsione garantisce che la posizione del perno rispetto al manicotto non cambi. L'inclinamento di inserimento consente un disinnesto autonomo del perno tramite forze trasversali unilaterali. Allentare la vite fino alla marcatura sul perno consente di ruotare l'inclinazione di avvio con incrementi di 60°.Materiale:Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Impugnatura a fungo in materiale termoplastico.
Frenafiletto in poliammide.
Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Impugnatura a fungo grigio nerastro RAL7021.
Frenafiletto blu.Montaggio:L'allentamento della vite avviene tramite chiave esagonale.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori K0665.

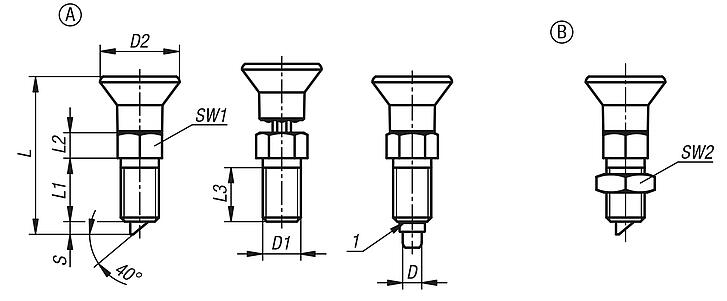

Kit di connettori per parti a parete sottile K2146.Nota disegno:Forma A: senza controdado
Forma B: con controdado
1) Anello di marcatura
