      - Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica e flangia di avvitamento

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di arresto.
Se il disinnesto deve essere mantenuto per un periodo prolungato ed è necessario impedire il rientro del perno di bloccaggio, si consiglia l'impiego della forma C.

Le spine di posizione mini sono adatte a una vasta gamma di applicazioni, particolarmente in spazi di installazione limitati. Sono un'alternativa economica e poco ingombrante ai modelli standard conosciuti.
La flangia di avvitamento consente il fissaggio a componenti con pareti sottili utilizzando viti a testa svasata.Materiale:

Flangia di avvitamento in zinco pressofuso. Perno di bloccaggio 1.4305.
Impugnatura a fungo in materiale termoplastico.

Versione:Flangia di avvitamento passivata blu.
Perno di bloccaggio grezzo.

Impugnatura a fungo grigio nerastro RAL 7021 o rosso traffico RAL 3020.Nota:Con la forma C, è possibile ruotare l'impugnatura a fungo di 30° per mantenere il perno di bloccaggio in posizione estratta.Su richiesta:Versioni speciali.Accessori:Viti a testa svasata K0708.Nota disegno:

Forma A: senza incavo d'arresto, senza controdado
Forma C: con incavo d'arresto, senza controdado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2001 Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica e flangia di avvitamento

444 kB

Disegni (sintesi completa)

Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica e flangia di avvitamento, senza incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica e flangia di avvitamento, senza incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L3	L4	L5	Corsa S	SW1	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K2001.100404	A	grigio nerastro RAL 7021	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16
K2001.100408	A	grigio nerastro RAL 7021	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16
K2001.110505	A	grigio nerastro RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5
K2001.110510	A	grigio nerastro RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5
K2001.110606	A	grigio nerastro RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5
K2001.110612	A	grigio nerastro RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5
K2001.130808	A	grigio nerastro RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38
K2001.130816	A	grigio nerastro RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38
K2001.131010	A	grigio nerastro RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38
K2001.131020	A	grigio nerastro RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38
K2001.10040484	A	rosso traffico RAL 3020	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16
K2001.10040884	A	rosso traffico RAL 3020	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16
K2001.11050584	A	rosso traffico RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5
K2001.11051084	A	rosso traffico RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5
K2001.11060684	A	rosso traffico RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5
K2001.11061284	A	rosso traffico RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5
K2001.13080884	A	rosso traffico RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38
K2001.13081684	A	rosso traffico RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38
K2001.13101084	A	rosso traffico RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38
K2001.13102084	A	rosso traffico RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38

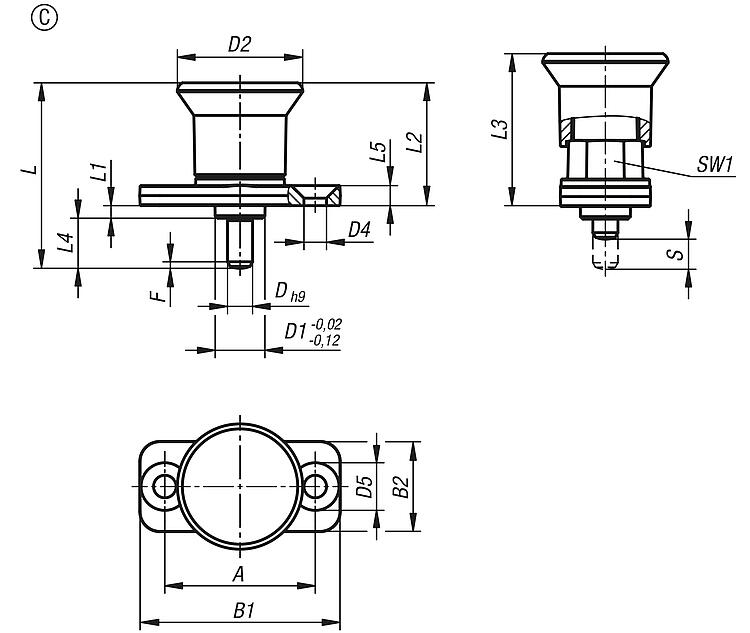

Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica, flangia di avvitamento e incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione mini in zinco pressofuso con impugnatura a fungo in plastica, flangia di avvitamento e incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L3	L4	L5	Corsa S	SW1	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K2001.300404	C	grigio nerastro RAL 7021	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16
K2001.300408	C	grigio nerastro RAL 7021	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16
K2001.310505	C	grigio nerastro RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5
K2001.310510	C	grigio nerastro RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5
K2001.310606	C	grigio nerastro RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5
K2001.310612	C	grigio nerastro RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5
K2001.330808	C	grigio nerastro RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38
K2001.330816	C	grigio nerastro RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38
K2001.331010	C	grigio nerastro RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38
K2001.331020	C	grigio nerastro RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38
K2001.30040484	C	rosso traffico RAL 3020	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16
K2001.30040884	C	rosso traffico RAL 3020	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16
K2001.31050584	C	rosso traffico RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5
K2001.31051084	C	rosso traffico RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5
K2001.31060684	C	rosso traffico RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5
K2001.31061284	C	rosso traffico RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5
K2001.33080884	C	rosso traffico RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38
K2001.33081684	C	rosso traffico RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38
K2001.33101084	C	rosso traffico RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38
K2001.33102084	C	rosso traffico RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38
