      - Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Modello in acciaio:
perno di bloccaggio temprato:
corpo 1.0403 saldabile.
Perno di bloccaggio classe di resistenza 5.8.

Modello in acciaio inox:
Perno di bloccaggio temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4305.

Impugnatura resina termoplastica colore grigio nerastro.

Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizione vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio rientri, si raccomanda l'uso della forma M.
Sui perni filettati sporgenti di forma N è possibile montare delle maniglie speciali. Questo perno è anche adatto per l'azionamento della spina di posizione, ad esempio in modo automatico (controllato dal programma) con l'aiuto di un cilindro pneumatico o controllato a distanza con cavi Bowden.
Se la spina di posizione viene saldata, il manicotto deve essere fissato in modo che la molla non subisca danni a livello termico a causa delle alte temperature.Su richiesta:Versioni speciali.Nota disegno:

Forma L: senza incavo d'arresto
Forma M: con incavo d'arresto

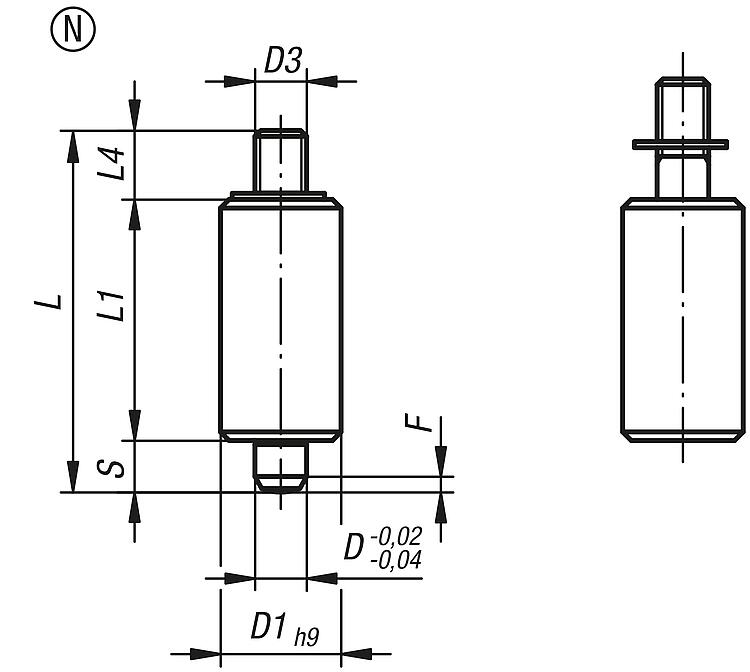

Forma N: con perno filettato

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0347 Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio

144 kB

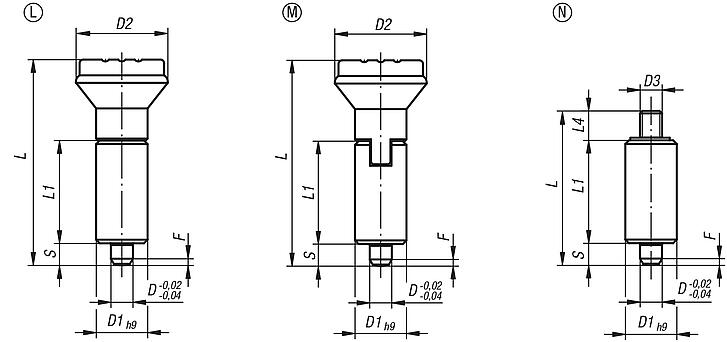

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0347.1105	L	acciaio	temprato	5	12	21	47	24	5	1,3	5	12
K0347.1206	L	acciaio	temprato	6	14	25	56	28	6	1,8	6	14
K0347.1308	L	acciaio	temprato	8	18	33	74	36	8	2,3	15	35
K0347.1410	L	acciaio	temprato	10	22	33	80	40	10	2,8	15	34
K0347.01105	L	acciaio inox	temprato	5	12	21	47	24	5	1,3	5	12
K0347.01206	L	acciaio inox	temprato	6	14	25	56	28	6	1,8	6	14
K0347.01308	L	acciaio inox	temprato	8	18	33	74	36	8	2,3	15	35
K0347.01410	L	acciaio inox	temprato	10	22	33	80	40	10	2,8	15	34
K0347.11105	L	acciaio inox	non temprato	5	12	21	47	24	5	1,3	5	12
K0347.11206	L	acciaio inox	non temprato	6	14	25	56	28	6	1,8	6	14
K0347.11308	L	acciaio inox	non temprato	8	18	33	74	36	8	2,3	15	35
K0347.11410	L	acciaio inox	non temprato	10	22	33	80	40	10	2,8	15	34

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio e incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio e incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0347.2105	M	acciaio	temprato	5	12	21	47	24	5	1,3	5	12
K0347.2206	M	acciaio	temprato	6	14	25	56	28	6	1,8	6	14
K0347.2308	M	acciaio	temprato	8	18	33	74	36	8	2,3	15	35
K0347.2410	M	acciaio	temprato	10	22	33	80	40	10	2,8	15	34
K0347.02105	M	acciaio inox	temprato	5	12	21	47	24	5	1,3	5	12
K0347.02206	M	acciaio inox	temprato	6	14	25	56	28	6	1,8	6	14
K0347.02308	M	acciaio inox	temprato	8	18	33	74	36	8	2,3	15	35
K0347.02410	M	acciaio inox	temprato	10	22	33	80	40	10	2,8	15	34
K0347.12105	M	acciaio inox	non temprato	5	12	21	47	24	5	1,3	5	12
K0347.12206	M	acciaio inox	non temprato	6	14	25	56	28	6	1,8	6	14
K0347.12308	M	acciaio inox	non temprato	8	18	33	74	36	8	2,3	15	35
K0347.12410	M	acciaio inox	non temprato	10	22	33	80	40	10	2,8	15	34

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con perno filettato

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con perno filettato

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D3	L	L1	L4	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0347.3105	N	acciaio	temprato	5	12	M4	37	24	8	5	1,3	5	12
K0347.3206	N	acciaio	temprato	6	14	M6	43	28	9	6	1,8	6	14
K0347.3308	N	acciaio	temprato	8	18	M8	56	36	12	8	2,3	15	35
K0347.3410	N	acciaio	temprato	10	22	M8	62	40	12	10	2,8	15	34
K0347.03105	N	acciaio inox	temprato	5	12	M4	37	24	8	5	1,3	5	12
K0347.03206	N	acciaio inox	temprato	6	14	M6	43	28	9	6	1,8	6	14
K0347.03308	N	acciaio inox	temprato	8	18	M8	56	36	12	8	2,3	15	35
K0347.03410	N	acciaio inox	temprato	10	22	M8	62	40	12	10	2,8	15	34
K0347.13105	N	acciaio inox	non temprato	5	12	M4	37	24	8	5	1,3	5	12
K0347.13206	N	acciaio inox	non temprato	6	14	M6	43	28	9	6	1,8	6	14
K0347.13308	N	acciaio inox	non temprato	8	18	M8	56	36	12	8	2,3	15	35
K0347.13410	N	acciaio inox	non temprato	10	22	M8	62	40	12	10	2,8	15	34
