Spina di posizione pneumatica in acciaio inox

Indietro

Prodotti
- Parti operative | Elementi standard
  - Pressori a molla, spina di posizionamento, imbastitori
    - Spina di posizione
      - Spina di posizione pneumatica in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si desidera evitare una modifica della posizione di bloccaggio causata da forze trasversali.
Esempi tipici di applicazione includono l'arresto in lunghezza, in altezza e il posizionamento preciso in settori come la costruzione di macchinari, attrezzature, mobili e veicoli speciali.

Le spine di posizione pneumatiche vengono azionate tramite aria compressa. Questo consente di far entrare o uscire automaticamente il perno di bloccaggio.
Inoltre, il punto di bloccaggio può trovarsi in un'area inaccessibile per l'azionamento manuale.

Nella versione con sensore di stato, lo stato di attivazione può essere rilevato elettronicamente e ulteriormente elaborato.
Il sensore di campo magnetico utilizzato a questo scopo viene fissato nel profilo scanalato del supporto del sensore. Il sensore di stato e il supporto del sensore possono essere spostati e fissati assialmente in base alla posizione di rilevamento desiderata.Materiale:

Boccola filettata in acciaio inox 1.4305.
Perno di bloccaggio in acciaio inox 1.4034.
Guarnizione del pistone e O-ring in NBR.
Guarnizione dell'asta in TPU.
Magnete NdFeB.
Controdado in acciaio inox A2-70.

Sensore di campo magnetico in termoplastico PA12.
Supporto del sensore in POM, profilo scanalato in alluminio.

Versione:Perno di bloccaggio temprato, rettificato e non trattato.Modalità di utilizzoForma A e B: a semplice effetto con ritorno a molla
Forma C: a doppio effettoDati tecnici:Proprietà pneumatiche:
Pressione di esercizio: 4-6 bar
aria filtrata, essiccata, con o senza olio

Sensore di campo magnetico:
Circuito di uscita: PNP normalmente aperto (NO)
Tensione di esercizio: 10 - 30 V CC
Corrente di esercizio: 200 mA
Forza del campo di commutazione: 2 kA/m
Frequenza di commutazione: 3000 Hz
Protetto contro i cortocircuiti: sì
Protetto contro l'inversione di polarità: no
Grado di protezione: IP67
Tipo di collegamento: cavo PUR da 2 m
Intervallo di temperatura: -25 °C - +85 °C
Certificazioni: CE, c-UL-us, UKCA, WEEEUtilizzo:Nelle linee di produzione e dispositivi automatizzati.Range di temperatura: Da -30 °C a +80 °CAccessori:Sensore di campo magnetico K2203.
Supporto del sensore con cava a T K2204.Nota disegno:

Forma A: a semplice effetto, estensione pneumatica
Forma B: a semplice effetto, retrazione pneumatica
Forma C: a doppio effetto
1) Connessione 1 - estensione pneumatica
2) Connessione 2 - retrazione pneumatica
3) on sensore di stato
P: pressione di esercizio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2202 Spina di posizione pneumatica in acciaio inox

263 kB

Disegni (sintesi completa)

Spina di posizione pneumatica in acciaio inox, forma B, a semplice effetto, estrazione pneumatica

Maggiori informazioni

Disegni

Spina di posizione pneumatica in acciaio inox, forma B, a semplice effetto, estrazione pneumatica

Selezione/filtro articoli

N. ordine	Forma	Versione 2	B	D	D1	D2	D3	D4	D5	H	Corsa S	L	L1	L2	L3	L4	L5	SW1	SW2	T
K2202.120610	A	-	-	6	M12x1,5	22	23	M5	-	-	10	77	20	10	18	-	-	24	19	4
K2202.130815	A	-	-	8	M16x1,5	22	23	M5	-	-	15	80	26	10	18	-	-	24	24	4
K2202.141015	A	-	-	10	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.141215	A	-	-	12	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.1206101	A	con sensore di stato	35	6	M12x1,5	22	23	M5	2,5	19	10	77	20	10	18	23,5	2000	24	19	4
K2202.1308151	A	con sensore di stato	35	8	M16x1,5	22	23	M5	2,5	19	15	80	26	10	18	23,5	2000	24	24	4
K2202.1410151	A	con sensore di stato	35	10	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4
K2202.1412151	A	con sensore di stato	35	12	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4

N. ordine	P=Pressione d'esercizio bar	F6=Forza del pistone a 6 bar (N)	F1 = forza elastica estesa (N)	F2 = forza elastica ritratta (N)
K2202.120610	4-6	83	30	11
K2202.130815	4-6	83	30	11
K2202.141015	4-6	83	30	11
K2202.141215	4-6	83	30	11
K2202.1206101	4-6	83	30	11
K2202.1308151	4-6	83	30	11
K2202.1410151	4-6	83	30	11
K2202.1412151	4-6	83	30	11

Spina di posizione pneumatica in acciaio inox, forma B, a semplice effetto, retrazione pneumatica

Maggiori informazioni

Disegni

Spina di posizione pneumatica in acciaio inox, forma B, a semplice effetto, retrazione pneumatica

Selezione/filtro articoli

N. ordine	Forma	Versione 2	B	D	D1	D2	D3	D4	D5	H	Corsa S	L	L1	L2	L3	L4	L5	SW1	SW2	T
K2202.220610	B	-	-	6	M12x1,5	22	23	M5	-	-	10	77	20	10	18	-	-	24	19	4
K2202.230815	B	-	-	8	M16x1,5	22	23	M5	-	-	15	80	26	10	18	-	-	24	24	4
K2202.241015	B	-	-	10	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.241215	B	-	-	12	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.2206101	B	con sensore di stato	35	6	M12x1,5	22	23	M5	2,5	19	10	77	20	10	18	23,5	2000	24	19	4
K2202.2308151	B	con sensore di stato	35	8	M16x1,5	22	23	M5	2,5	19	15	80	26	10	18	23,5	2000	24	24	4
K2202.2410151	B	con sensore di stato	35	10	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4
K2202.2412151	B	con sensore di stato	35	12	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4

N. ordine	Forma	P=Pressione d'esercizio bar	F6=Forza di ritorno a 6 bar (N)	F1 = forza elastica estesa (N)	F2 = forza elastica ritratta (N)
K2202.220610	B	4-6	66	11	30
K2202.230815	B	4-6	66	11	30
K2202.241015	B	4-6	66	11	30
K2202.241215	B	4-6	66	11	30
K2202.2206101	B	4-6	66	11	30
K2202.2308151	B	4-6	66	11	30
K2202.2410151	B	4-6	66	11	30
K2202.2412151	B	4-6	66	11	30

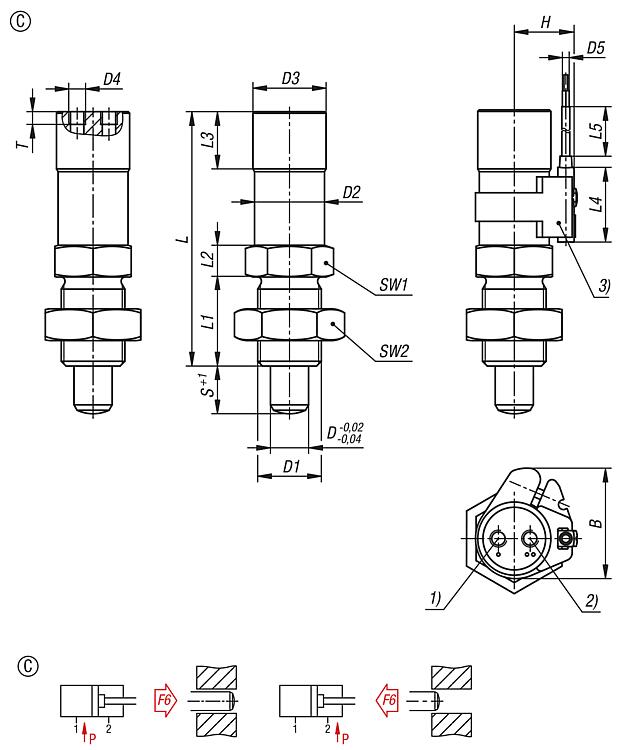

Spina di posizione pneumatica in acciaio inox, forma C, a doppio effetto

Maggiori informazioni

Disegni

Spina di posizione pneumatica in acciaio inox, forma C, a doppio effetto

Selezione/filtro articoli

N. ordine	Forma	Versione 2	B	D	D1	D2	D3	D4	D5	H	Corsa S	L	L1	L2	L3	L4	L5	SW1	SW2	T
K2202.320610	C	-	-	6	M12x1,5	22	23	M5	-	-	10	77	20	10	18	-	-	24	19	4
K2202.330815	C	-	-	8	M16x1,5	22	23	M5	-	-	15	80	26	10	18	-	-	24	24	4
K2202.341015	C	-	-	10	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.341215	C	-	-	12	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4
K2202.3206101	C	con sensore di stato	35	6	M12x1,5	22	23	M5	2,5	19	10	77	20	10	18	23,5	2000	24	19	4
K2202.3308151	C	con sensore di stato	35	8	M16x1,5	22	23	M5	2,5	19	15	80	26	10	18	23,5	2000	24	24	4
K2202.3410151	C	con sensore di stato	35	10	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4
K2202.3412151	C	con sensore di stato	35	12	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4

N. ordine	Forma	P=Pressione d'esercizio bar	F6=Forza del pistone a 6 bar (N)	F6=Forza di ritorno a 6 bar (N)
K2202.320610	C	4-6	113	96
K2202.330815	C	4-6	113	96
K2202.341015	C	4-6	113	96
K2202.341215	C	4-6	113	96
K2202.3206101	C	4-6	113	96
K2202.3308151	C	4-6	113	96
K2202.3410151	C	4-6	113	96
K2202.3412151	C	4-6	113	96
