      - Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Modello in acciaio:
Perno di bloccaggio temprato:
classe di resistenza 5.8.

Modello in acciaio:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.

Impugnatura resina termoplastica colore grigio nerastro.

Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Per avvitare la spina di posizionamento può essere fornita una rondella per avvitamento. Questa va inserita sotto l'impugnatura disinserita, in modo che le spine di trascinamento facciano presa sull'intaglio.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori K0665.
Kit di connettori per parti a parete sottile K2146.Nota disegno:

Forma G: senza controdado
Forma H: con controdado

1) Spina di posizionamento con rondella per avvitamento

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0344 Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio

276 kB

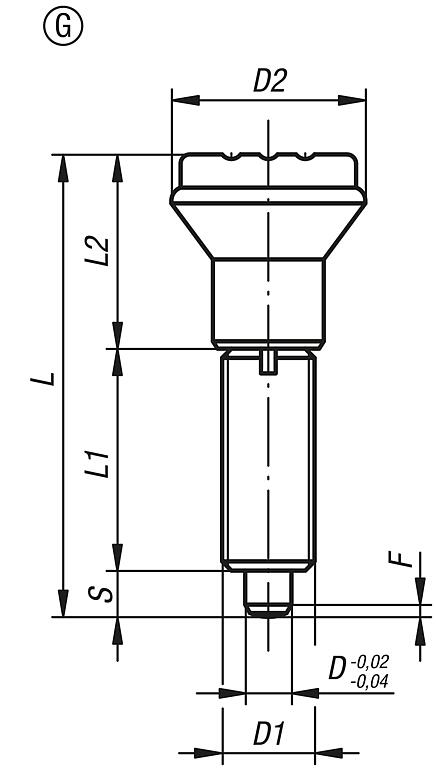

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio, senza controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio, senza controdado

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	L2	Corsa S	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	N. d'ordine rondella per avvitamento
K0344.1105	G	acciaio	temprato	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.1206	G	acciaio	temprato	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.1308	G	acciaio	temprato	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.1410	G	acciaio	temprato	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94
K0344.01105	G	acciaio inox	temprato	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.01206	G	acciaio inox	temprato	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.01308	G	acciaio inox	temprato	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.01410	G	acciaio inox	temprato	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94
K0344.11105	G	acciaio inox	non temprato	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91
K0344.11206	G	acciaio inox	non temprato	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92
K0344.11308	G	acciaio inox	non temprato	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93
K0344.11410	G	acciaio inox	non temprato	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio e controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica, con coperchio e controdado

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	L2	Corsa S	SW	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	N. d'ordine rondella per avvitamento
K0344.2105	H	acciaio	temprato	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91
K0344.2206	H	acciaio	temprato	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92
K0344.2308	H	acciaio	temprato	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93
K0344.2410	H	acciaio	temprato	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94
K0344.02105	H	acciaio inox	temprato	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91
K0344.02206	H	acciaio inox	temprato	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92
K0344.02308	H	acciaio inox	temprato	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93
K0344.02410	H	acciaio inox	temprato	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94
K0344.12105	H	acciaio inox	non temprato	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91
K0344.12206	H	acciaio inox	non temprato	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92
K0344.12308	H	acciaio inox	non temprato	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93
K0344.12410	H	acciaio inox	non temprato	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94
