      - Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Modello in acciaio:
Perno di bloccaggio temprato:
Perno di bloccaggio in acciaio.
Corpo filettato in acciaio.

Modello in acciaio inox:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.

Impugnatura a T in materiale termoplastico colore grigio nerastro o rosso RAL3020.

Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Corpo filettato brunito.

Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Corpo filettato non trattato.Nota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. Le impugnature a T ergonomiche permettono una manipolazione facile con poco sforzo.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori K0665.
Kit di connettori per parti a parete sottile K2146.Nota disegno:

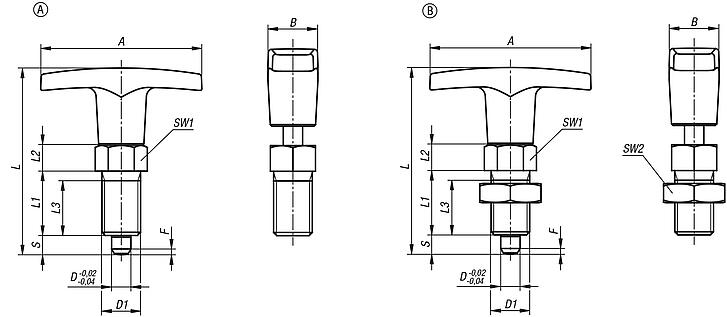

Forma A: senza controdado
Forma B: con controdado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1124 Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica

154 kB

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica, senza controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica, senza controdado

Selezione/filtro articoli

N. ordine	Materiale corpo base	Colore componenti	Forma	A	B	D	D1	L	L1	L2	L3	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1124.5206	acciaio	grigio nerastro RAL 7021	A	50	15,5	6	M12x1,5	58	20	8	17	6	14	1,8	6	14
K1124.5308	acciaio	grigio nerastro RAL 7021	A	60	18	8	M16x1,5	77	26	10	23	8	19	2,3	15	35
K1124.5410	acciaio	grigio nerastro RAL 7021	A	72	19	10	M20x1,5	84	28	12	25	10	22	2,8	15	34
K1124.520684	acciaio	rosso traffico RAL 3020	A	50	15,5	6	M12x1,5	58	20	8	17	6	14	1,8	6	14
K1124.530884	acciaio	rosso traffico RAL 3020	A	60	18	8	M16x1,5	77	26	10	23	8	19	2,3	15	35
K1124.541084	acciaio	rosso traffico RAL 3020	A	72	19	10	M20x1,5	84	28	12	25	10	22	2,8	15	34
K1124.05206	acciaio inox	grigio nerastro RAL 7021	A	50	15,5	6	M12x1,5	58	20	8	17	6	14	1,8	6	14
K1124.05308	acciaio inox	grigio nerastro RAL 7021	A	60	18	8	M16x1,5	77	26	10	23	8	19	2,3	15	35
K1124.05410	acciaio inox	grigio nerastro RAL 7021	A	72	19	10	M20x1,5	84	28	12	25	10	22	2,8	15	34
K1124.0520684	acciaio inox	rosso traffico RAL 3020	A	50	15,5	6	M12x1,5	58	20	8	17	6	14	1,8	6	14
K1124.0530884	acciaio inox	rosso traffico RAL 3020	A	60	18	8	M16x1,5	77	26	10	23	8	19	2,3	15	35
K1124.0541084	acciaio inox	rosso traffico RAL 3020	A	72	19	10	M20x1,5	84	28	12	25	10	22	2,8	15	34

Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica e controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a T in plastica e controdado

Selezione/filtro articoli

N. ordine	Materiale corpo base	Colore componenti	Forma	A	B	D	D1	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K1124.6206	acciaio	grigio nerastro RAL 7021	B	50	15,5	6	M12x1,5	58	20	8	17	6	14	19	1,8	6	14
K1124.6308	acciaio	grigio nerastro RAL 7021	B	60	18	8	M16x1,5	77	26	10	23	8	19	24	2,3	15	35
K1124.6410	acciaio	grigio nerastro RAL 7021	B	72	19	10	M20x1,5	84	28	12	25	10	22	30	2,8	15	34
K1124.620684	acciaio	rosso traffico RAL 3020	B	50	15,5	6	M12x1,5	58	20	8	17	6	14	19	1,8	6	14
K1124.630884	acciaio	rosso traffico RAL 3020	B	60	18	8	M16x1,5	77	26	10	23	8	19	24	2,3	15	35
K1124.641084	acciaio	rosso traffico RAL 3020	B	72	19	10	M20x1,5	84	28	12	25	10	22	30	2,8	15	34
K1124.06206	acciaio inox	grigio nerastro RAL 7021	B	50	15,5	6	M12x1,5	58	20	8	17	6	14	19	1,8	6	14
K1124.06308	acciaio inox	grigio nerastro RAL 7021	B	60	18	8	M16x1,5	77	26	10	23	8	19	24	2,3	15	35
K1124.06410	acciaio inox	grigio nerastro RAL 7021	B	72	19	10	M20x1,5	84	28	12	25	10	22	30	2,8	15	34
K1124.0620684	acciaio inox	rosso traffico RAL 3020	B	50	15,5	6	M12x1,5	58	20	8	17	6	14	19	1,8	6	14
K1124.0630884	acciaio inox	rosso traffico RAL 3020	B	60	18	8	M16x1,5	77	26	10	23	8	19	24	2,3	15	35
K1124.0641084	acciaio inox	rosso traffico RAL 3020	B	72	19	10	M20x1,5	84	28	12	25	10	22	30	2,8	15	34
