K0736

Spine di posizione in acciaio o acciaio inox Premium con...

Indietro

Prodotti
- Parti operative | Elementi standard
  - Pressori a molla, spina di posizionamento, imbastitori
    - Spina di posizione
      - Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica e perno di bloccaggio cilindrico

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Modello in acciaio:
perno di bloccaggio temprato: classe di resistenza 5.8.

Modello in acciaio inox:
perno di bloccaggio temprato:
Corpo filettato 1.4305. Perno di bloccaggio 1.4034.

Impugnatura resina termoplastica colore grigio nerastro.

Versione:Modello in acciaio:
perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
perno di bloccaggio temprato, rettificato e non trattato.Nota:Le spine di posizionamento Premium si caratterizzano per gli elevati requisiti di produzione delle spine e del corpo filettato. Inoltre, sul corpo filettato è stato eseguito un centraggio che puo essere usato per aumentare l‘accuratezza del posizionamento. Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali e si richiede un'elevata accuratezza di posizione. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. In caso di forte sollecitazione di forze trasversali è necessario usare il foro di centraggio. Montaggio:Se si utilizza il centraggio del corpo filettato si suggerisce di eseguire l'accoppiamento sul pezzo di alloggiamento prima della filettatura.Su richiesta:Modelli speciali e anelli distanziatori.Accessori:Bussola cilindrica idonea K0736.

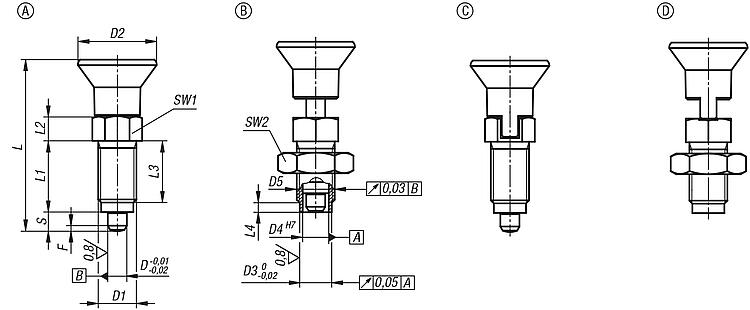

Controdado K0700...Nota disegno:

Forma A: senza incavo d'arresto, senza controdado

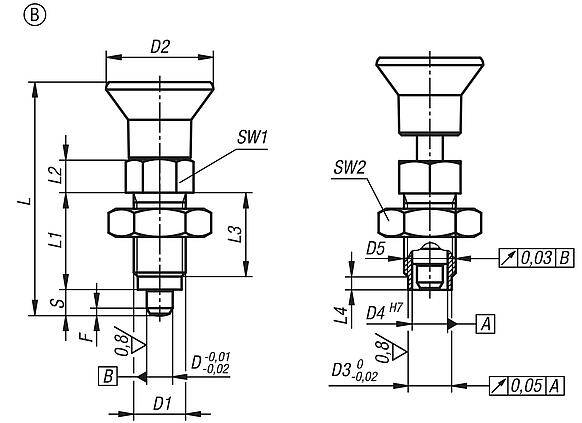

Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado

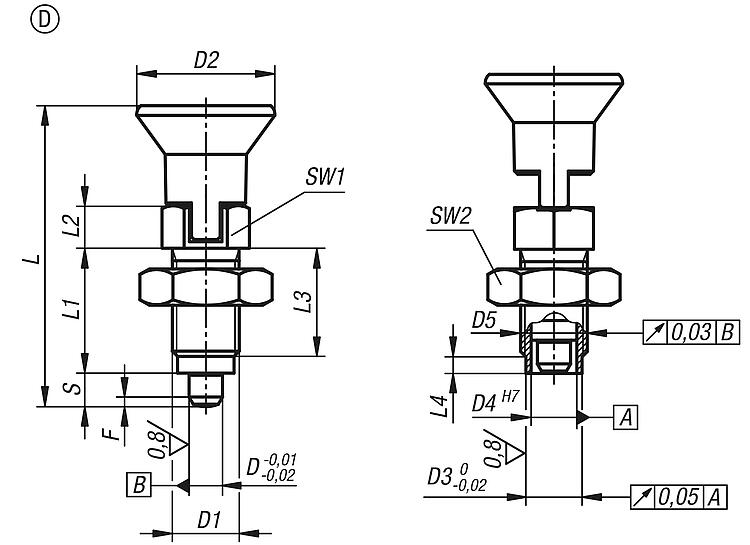

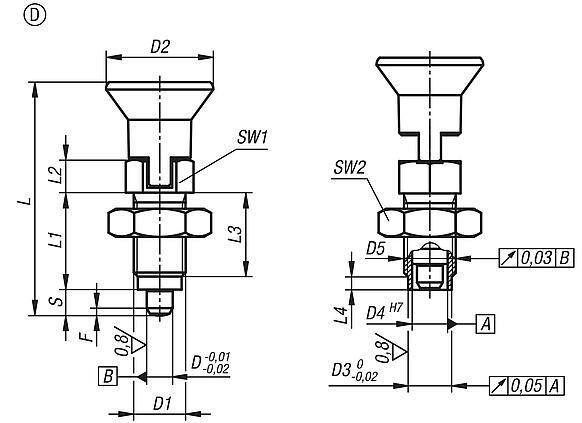

Forma D: con incavo d'arresto, con controdado

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0736 Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica e perno di bloccaggio cilindrico

277 kB

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica e perno di bloccaggio cilindrico

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0736.41105	A	acciaio	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12
K0736.41206	A	acciaio	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14
K0736.41308	A	acciaio	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35
K0736.41410	A	acciaio	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34
K0736.401105	A	acciaio inox	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12
K0736.401206	A	acciaio inox	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14
K0736.401308	A	acciaio inox	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35
K0736.401410	A	acciaio inox	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e controdado

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0736.42105	B	acciaio	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12
K0736.42206	B	acciaio	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14
K0736.42308	B	acciaio	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35
K0736.42410	B	acciaio	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34
K0736.402105	B	acciaio inox	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12
K0736.402206	B	acciaio inox	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14
K0736.402308	B	acciaio inox	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35
K0736.402410	B	acciaio inox	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e incavo d'arresto

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e incavo d'arresto

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0736.43105	C	acciaio	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12
K0736.43206	C	acciaio	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14
K0736.43308	C	acciaio	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35
K0736.43410	C	acciaio	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34
K0736.403105	C	acciaio inox	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12
K0736.403206	C	acciaio inox	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14
K0736.403308	C	acciaio inox	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35
K0736.403410	C	acciaio inox	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico, incavo d'arresto e controdado

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico, incavo d'arresto e controdado

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N
K0736.44105	D	acciaio	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12
K0736.44206	D	acciaio	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14
K0736.44308	D	acciaio	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35
K0736.44410	D	acciaio	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34
K0736.404105	D	acciaio inox	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12
K0736.404206	D	acciaio inox	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14
K0736.404308	D	acciaio inox	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35
K0736.404410	D	acciaio inox	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34
