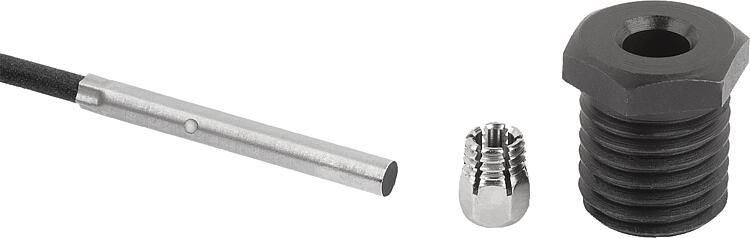

        Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma B, con filettatura e collare

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le boccole di posizionamento costituiscono un punto di montaggio per gli elementi di comando e arresto a forma di perno, che possono agganciarsi in modo sicuro e preciso.

Le boccole di posizionamento con sensore di stato sono dotate di un sensore a regolazione variabile sulla bussola. In questo modo è possibile verificare elettronicamente se un perno si trova o meno nella boccola di posizionamento.
Quando si utilizzano più bussole, è possibile determinare in quale di esse si trova l'elemento di comando o arresto.Materiale:

Boccola di posizionamento in acciaio o acciaio inox 1.4034.
Sensore in acciaio inox.
Dado di serraggio in ottone.

Versione:Boccola di posizionamento:
in acciaio temprato e brunito.
Acciaio inox, temprato e non trattato.

Sensore non trattato.
Dado di serraggio nichelato.Nota:Abbinato ai supporti per spine a leva K0638.
Il sensore di stato e il dado di serraggio vengono forniti non assemblati.
Massima coppia di avvitamento del dado di fissaggio: 1,2 Nm.Dati tecnici:Sensore induttivo:
Commutazione in uscita: Contatto aperto PNP (NO)
Tensione d'esercizio 10 - 30 V DC
Corrente d'esercizio <100 mA
Distanza di commutazione 1 mm
Frequenza di commutazione <3500 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67
Tipo di attacco: cavo PVC 2 m, poliuretano, con connettori a spina
Intervallo di temperatura: -25° C - +70°C
Omologazione: CE, c-UL-us, EACUtilizzo:Le boccole di posizionamento, insieme a un sensore di stato, consentono un controllo del processo dipendente dall'azionamento. Inoltre è possibile garantire che gli elementi di comando o arresto si trovino nella posizione desiderata.
Ad esempio, nella regolazione del formato delle macchine per il confezionamento.Montaggio:Il sensore viene fissato alla bussola con il dado di serraggio e regolato assialmente. Il sensore viene infine fissato in posizione stringendo il dado di serraggio.

La procedura dettagliata è descritta nelle istruzioni di montaggio.Sicurezza:La boccola di posizionamento con sensore di stato non è indicata per la protezione delle persone.Nota disegno:

1) LED

BN = marrone
BK = nero
BU = blu

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1839_B Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma B, con filettatura e collare

376 kB

Istruzioni di montaggio

57 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Materiale corpo base	D	D1	D3	H	H1	H2	H3	L	T	SW1	SW2
K1839.2031011	B	con filettatura e collare	acciaio	3	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.2041011	B	con filettatura e collare	acciaio	4	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.2051211	B	con filettatura e collare	acciaio	5	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.2061211	B	con filettatura e collare	acciaio	6	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.2081611	B	con filettatura e collare	acciaio	8	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.2101611	B	con filettatura e collare	acciaio	10	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.2122011	B	con filettatura e collare	acciaio	12	M20x1,5	3	25	20	18,5	4	27	19	22	5
K1839.2162411	B	con filettatura e collare	acciaio	16	M24x2	3	32	27	25,5	4	27	25	27	5
K1839.12031011	B	con filettatura e collare	acciaio inox	3	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.12041011	B	con filettatura e collare	acciaio inox	4	M10x1	3	15	12	10,5	4	27	7	11	5
K1839.12051211	B	con filettatura e collare	acciaio inox	5	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.12061211	B	con filettatura e collare	acciaio inox	6	M12x1,5	3	15	12	10,5	4	27	11	13	5
K1839.12081611	B	con filettatura e collare	acciaio inox	8	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.12101611	B	con filettatura e collare	acciaio inox	10	M16x1,5	3	20	15	13,5	4	27	15,5	17	5
K1839.12122011	B	con filettatura e collare	acciaio inox	12	M20x1,5	3	25	20	18,5	4	27	19	22	5
K1839.12162411	B	con filettatura e collare	acciaio inox	16	M24x2	3	32	27	25,5	4	27	25	27	5
