K1839_ABoccole di posizionamento in acciaio o acciaio inox con sensore... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|

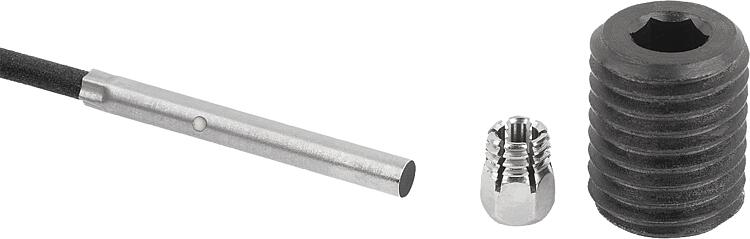

DescrizioneDescrizione del prodotto:Le boccole di posizionamento costituiscono un punto di montaggio per gli elementi di comando e arresto a forma di perno, che possono agganciarsi in modo sicuro e preciso.
Le boccole di posizionamento con sensore di stato sono dotate di un sensore a regolazione variabile sulla bussola. In questo modo è possibile verificare elettronicamente se un perno si trova o meno nella boccola di posizionamento.
Quando si utilizzano più bussole, è possibile determinare in quale di esse si trova l'elemento di comando o arresto.Materiale:Boccola di posizionamento in acciaio o acciaio inox 1.4034.
Sensore in acciaio inox.
Dado di serraggio in ottone. Versione:Boccola di posizionamento:
in acciaio temprato e brunito.
Acciaio inox, temprato e non trattato.
Sensore non trattato.
Dado di serraggio nichelato.Nota:Abbinato ai supporti per spine a leva K0638.
Il sensore di stato e il dado di serraggio vengono forniti non assemblati.
Massima coppia di avvitamento del dado di fissaggio: 1,2 Nm.Dati tecnici:Sensore induttivo:
Commutazione in uscita: Contatto aperto PNP (NO)
Tensione d'esercizio 10 - 30 V DC
Corrente d'esercizio <100 mA
Distanza di commutazione 1 mm
Frequenza di commutazione <3500 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67
Tipo di attacco: cavo PVC 2 m, poliuretano, con connettori a spina
Intervallo di temperatura: -25° C - +70°C
Omologazione: CE, c-UL-us, EACUtilizzo:Le boccole di posizionamento, insieme a un sensore di stato, consentono un controllo del processo dipendente dall'azionamento. Inoltre è possibile garantire che gli elementi di comando o arresto si trovino nella posizione desiderata.
Ad esempio, nella regolazione del formato delle macchine per il confezionamento.Montaggio:Il sensore viene fissato alla bussola con il dado di serraggio e regolato assialmente. Il sensore viene infine fissato in posizione stringendo il dado di serraggio.
La procedura dettagliata è descritta nelle istruzioni di montaggio.Sicurezza:La boccola di posizionamento con sensore di stato non è indicata per la protezione delle persone.Nota disegno:1) LED
BN = marrone
BK = nero
BU = blu DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1839.1031011 | A | Filettatura continua | acciaio | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 0,00 € | | | K1839.1041011 | A | Filettatura continua | acciaio | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 0,00 € | | | K1839.1051211 | A | Filettatura continua | acciaio | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 0,00 € | | | K1839.1061211 | A | Filettatura continua | acciaio | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 0,00 € | | | K1839.1081611 | A | Filettatura continua | acciaio | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 0,00 € | | | K1839.1101611 | A | Filettatura continua | acciaio | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 0,00 € | | | K1839.1122011 | A | Filettatura continua | acciaio | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 0,00 € | | | K1839.1162411 | A | Filettatura continua | acciaio | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 0,00 € | | | K1839.11031011 | A | Filettatura continua | acciaio inox | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 0,00 € | | | K1839.11041011 | A | Filettatura continua | acciaio inox | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 0,00 € | | | K1839.11051211 | A | Filettatura continua | acciaio inox | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 0,00 € | | | K1839.11061211 | A | Filettatura continua | acciaio inox | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 0,00 € | | | K1839.11081611 | A | Filettatura continua | acciaio inox | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 0,00 € | | | K1839.11101611 | A | Filettatura continua | acciaio inox | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 0,00 € | | | K1839.11122011 | A | Filettatura continua | acciaio inox | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 0,00 € | | | K1839.11162411 | A | Filettatura continua | acciaio inox | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 0,00 € | |
