Pružinové závěsy z oceli nebo nerezové oceli 180 mm

zpět

Produkty
- Ovládací prvky | normované díly
  - Závěsy (panty)
    - Pružinové závěsy z oceli nebo nerezové oceli 180 mm

Popis zboží/obrázky produktu

PopisMateriál:Ocel nebo nerezová ocel 1.4301.
Upínací pružina z nerezové oceli.Provedení: Ocel bez povrchové úpravy nebo pozinkovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Závěsy ve stočeném provedení.
Úhel rozevření 270°.

Krouticí moment pružiny, při otevírání:
M(0°) : 1,7 Nm / M(90°) : 1,1 Nm / M(180°) : 0,56 Nm
Krouticí moment pružiny při uzavírání:
M(0°) : 0,56 Nm / M(90°) : 1,1 Nm / M(180°) : 1,7 Nm

Provedení A: bez otvorů
provedení B: s otvory

U uvedených hodnot zatížení závěsů se jedná o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a s vyloučením jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.
Hodnoty zatížení se měří za laboratorních podmínek. Zda je závěs vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.
Různorodost materiálů, do kterých se upevňují závěsy, a druhy upevnění, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1176 Pružinové závěsy z oceli nebo nerezové oceli 180 mm

180 kB

Technické pokyny pro pružinové závěsy

74,8 kB

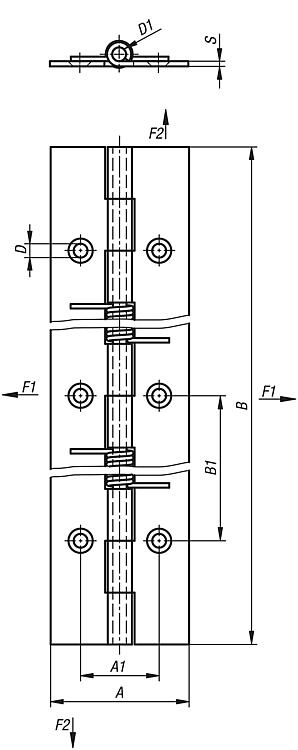

Výkresy (celkový přehled)

Pružinové závěsy z oceli nebo nerezové oceli 180 mm, pružina otevírací

více informací

Výkresy

Pružinové závěsy z oceli nebo nerezové oceli 180 mm, pružina otevírací

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Materiál základní těleso	Barva základního tělesa	A	A1	B	B1	D	D1	S
K1176.4018000	A	pružina otevírací	ocel	bez povrchové úpravy	40	-	180	-	-	4	1,5
K1176.4018001	B	pružina otevírací	ocel	pozinkovaný	40	22,7	180	60	4	4	1,5
K1176.14018000	A	pružina otevírací	nerezová ocel	bez povrchové úpravy	40	-	180	-	-	4	1,5
K1176.14018001	B	pružina otevírací	nerezová ocel	bez povrchové úpravy	40	22,7	180	60	4	4	1,5

Pružinové závěsy z oceli nebo nerezové oceli 180 mm, pružina otevírací

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Materiál základní těleso	Barva základního tělesa	A	A1	B	B1	D	D1	S
K1176.4018010	A	pružina uzavírací	ocel	bez povrchové úpravy	40	-	180	-	-	4	1,5
K1176.4018011	B	pružina uzavírací	ocel	pozinkovaný	40	22,7	180	60	4	4	1,5
K1176.14018010	A	pružina uzavírací	nerezová ocel	bez povrchové úpravy	40	-	180	-	-	4	1,5
K1176.14018011	B	pružina uzavírací	nerezová ocel	bez povrchové úpravy	40	22,7	180	60	4	4	1,5
