Pernos esféricos para articulaciones angulares DIN 71803

Volver

Productos
- Elementos de mando | Elementos estándar
  - Articulaciones
    - Pernos esféricos para articulaciones angulares DIN 71803

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero.Versión:Cincado y pasivado.Indicación:Los pernos esféricos son piezas de repuesto para articulaciones angulares DIN 71802.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0713 Pernos esféricos para articulaciones angulares DIN 71803

207 kB

Planos (vista completa)

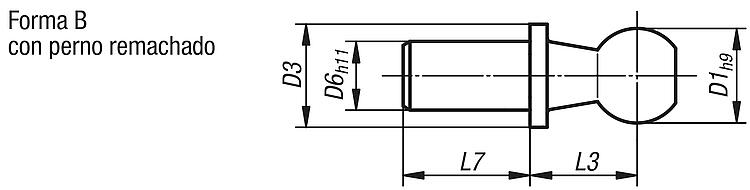

Perno esférico para articulaciones angulares DIN 71803, forma B

Más información

Planos

Perno esférico para articulaciones angulares DIN 71803, forma B

Selección/filtro de artículos

Referencia	Forma	Versión 2	D1	D3	D6	L3	L7
K0713.0840	B	Con perno remachado	8	8	5	9	4
K0713.1045	B	Con perno remachado	10	10	6	11	4,5
K0713.1305	B	Con perno remachado	13	13	8	13	5
K0713.1606	B	Con perno remachado	16	16	10	16	6
K0713.0875	B	Con perno remachado	8	8	5	9	7,5
K0713.1080	B	Con perno remachado	10	10	6	11	8
K0713.1310	B	Con perno remachado	13	13	8	13	10
K0713.1613	B	Con perno remachado	16	16	10	16	13
K0713.1918	B	Con perno remachado	19	19	14	20	18

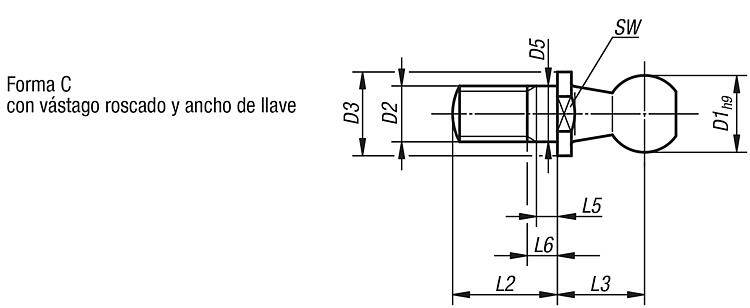

Perno esférico para articulaciones angulares DIN 71803, forma C

Más información

Planos

Perno esférico para articulaciones angulares DIN 71803, forma C

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	D5	L2	L3	L5 mín.	L6 máx.	SW
K0713.0805	C	8	M5	8	5	10,2	9	1,2	4	7
K0713.1006	C	10	M6	10	6	12,5	11	1,2	4	8
K0713.1308	C	13	M8	13	8	16,5	13	1,5	5,3	11
K0713.1610	C	16	M10	16	10	20	16	2,5	7,3	13
K0713.1612	C	16	M12	16	12	20	16	2,5	7,3	13
K0713.1914	C	19	M14x1,5	19	14	28	20	5	10,8	16
