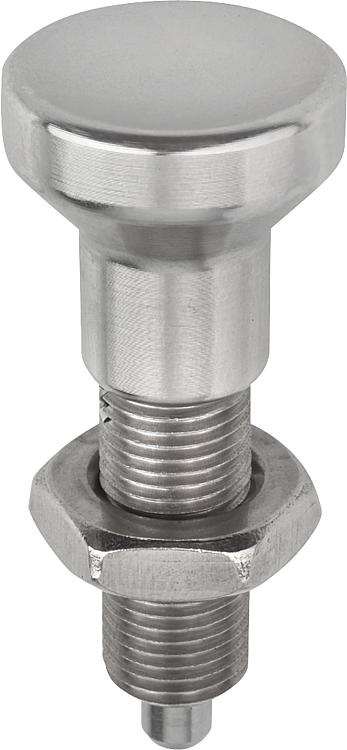

        Spine di posizione in acciaio inox senza collare con impugnatura a fungo in acciaio inox e controdado

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.

Impugnatura 1.4305, lucidatura elettrolitica.

Versione:Superficie non trattata, perno di bloccaggio tempratoNota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Per avvitare la spina di posizionamento può essere fornita una rondella per avvitamento. Questa va inserita sotto l'impugnatura disinserita, in modo che le spine di trascinamento facciano presa sull'intaglio.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori K0665.
Kit di connettori per parti a parete sottile K2146.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0634_H Spine di posizione in acciaio inox senza collare con impugnatura a fungo in acciaio inox e controdado

254 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	Superficie corpo base	D	D1	D2	L	L1	L2	Corsa S	SW	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	N. d'ordine rondella per avvitamento
K0634.002903	acciaio inox	H	temprato	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99
K0634.002004	acciaio inox	H	temprato	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90
K0634.002105	acciaio inox	H	temprato	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91
K0634.002206	acciaio inox	H	temprato	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92
K0634.002308	acciaio inox	H	temprato	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93
K0634.002410	acciaio inox	H	temprato	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94
K0634.002412	acciaio inox	H	temprato	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94
K0634.002516	acciaio inox	H	temprato	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95
K0634.112903	acciaio inox	H	non temprato	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99
K0634.112004	acciaio inox	H	non temprato	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90
K0634.112105	acciaio inox	H	non temprato	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91
K0634.112206	acciaio inox	H	non temprato	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92
K0634.112308	acciaio inox	H	non temprato	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93
K0634.112410	acciaio inox	H	non temprato	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94
K0634.112412	acciaio inox	H	non temprato	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94
K0634.112516	acciaio inox	H	non temprato	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95
