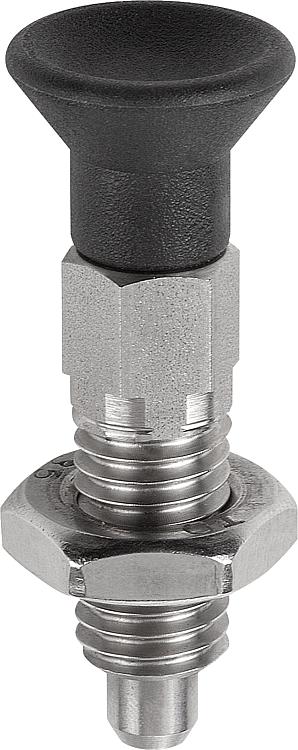

        Spine di posizione ECO in acciaio o acciaio inox con impugnatura a fungo in plastica e controdado

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate dove si deve impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. Materiale:

Modello in acciaio:
corpo filettato 1.0715.
Perno di bloccaggio 1.4305.

Modello in acciaio inox:
corpo filettato 1.4305.
Perno di bloccaggio 1.4305.

Impugnatura in resina termoplastica colore grigio nerastro RAL 7021.

Versione:Modello in acciaio:
Perno di bloccaggio non temprato.
Bussola filettata passivata blu.
Perno di bloccaggio non trattato.

Versione in acciaio inox:
Perno di bloccaggio non temprato.
Elementi in acciaio non trattato.Nota:Durante il montaggio prestare attenzione alla coppia di serraggio max indicata.Su richiesta:Versioni speciali.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0747_B Spine di posizione ECO in acciaio o acciaio inox con impugnatura a fungo in plastica e controdado

197 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Coppia di serraggio max. Nm
K0747.02903060	B	acciaio	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2
K0747.02004060	B	acciaio	4	M6	14	36	15	6	13	4	6	10	1	6	12	2
K0747.02004080	B	acciaio	4	M8	14	36	15	6	13	4	8	13	1	6	12	7
K0747.02105080	B	acciaio	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7
K0747.02105100	B	acciaio	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15
K0747.02206100	B	acciaio	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15
K0747.02206120	B	acciaio	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20
K0747.02308120	B	acciaio	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20
K0747.12903060	B	acciaio inox	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2
K0747.12004060	B	acciaio inox	4	M6	14	36	15	6	13	4	6	10	1	6	12	2
K0747.12004080	B	acciaio inox	4	M8	14	36	15	6	13	4	8	13	1	6	12	7
K0747.12105080	B	acciaio inox	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7
K0747.12105100	B	acciaio inox	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15
K0747.12206100	B	acciaio inox	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15
K0747.12206120	B	acciaio inox	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20
K0747.12308120	B	acciaio inox	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20
K0747.02903061	B	acciaio	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2
K0747.02004061	B	acciaio	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2
K0747.02004081	B	acciaio	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7
K0747.02105081	B	acciaio	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7
K0747.02105101	B	acciaio	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15
K0747.02206101	B	acciaio	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15
K0747.02206121	B	acciaio	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20
K0747.02308121	B	acciaio	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20
K0747.12903061	B	acciaio inox	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2
K0747.12004061	B	acciaio inox	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2
K0747.12004081	B	acciaio inox	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7
K0747.12105081	B	acciaio inox	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7
K0747.12105101	B	acciaio inox	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15
K0747.12206101	B	acciaio inox	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15
K0747.12206121	B	acciaio inox	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20
K0747.12308121	B	acciaio inox	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20
